SKAT-VN исп.5 — герметичные источники переменного напряжения 24 В для камер

Герметичные источники переменного напряжения для питания видеокамер на открытом воздухе: SKAT-VN.24/27AC исп.5 с пятью выходами по 1 А (24 или 27 В) и SKAT-VN.24AC/2A исп.5 с выходом 2 А.

Источники переменного напряжения SKAT-VN исп.5

Модели семейства

SKAT-VN.24/27AC исп.5Пять выходов по 1 А, напряжение 24 или 27 В переставляется перемычкой, IP56. В новой РЭ называется SKAT-VN AC-24Р/5-5(1)-IP56 (ФИАШ.436234.513 РЭ-7).

Питающая сеть	187 – 242 В, 50 Гц
Выходное напряжение	24 В (заводская установка) или 27 В — перемычкой; при номинальной мощности нагрузки не менее 20 В в режиме 24 В и 23 В в режиме 27 В
Количество выходов	5 (ВЫХОД 1 – ВЫХОД 5)
Номинальный / максимальный ток одного выхода	1,0 А / 1,1 А
Максимальная потребляемая мощность от сети	не более 170 Вт
Защита выходов	самовосстанавливающиеся предохранители PolySwitch; ограничение импульсов перенапряжения до амплитуды 10 кВ
Габариты	не более 255х215х121 мм
Масса нетто (брутто)	не более 2,9 (3,1) кг
Рабочая температура	от минус 40 до плюс 40 °C, влажность до 100%
Степень защиты	IP56
Выходное напряжение в режиме 24 В по РЭ-7	без нагрузки не более 31 В, при номинальной мощности нагрузки не менее 20 В
Выходное напряжение в режиме 27 В по РЭ-7	без нагрузки не более 34 В, при номинальной мощности нагрузки не менее 22 В
Масса и габариты по РЭ-7	масса нетто (брутто) не более 3,0 (3,2) кг; ШхВхГ не более 255х121х215 мм
Комплект поставки по РЭ-7	изделие, вставка плавкая ВПБ6-10 2 А 250 В, РЭ, кабельный ввод ДКС 52500

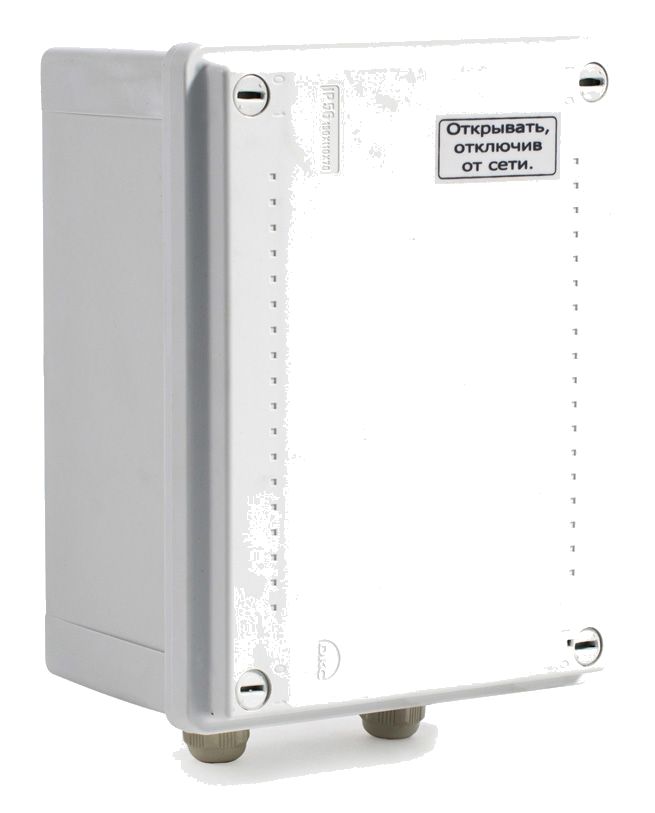

SKAT-VN.24AC/2A исп.5Один выход 24 В переменного тока, номинальный ток 2 А, IP56. В новой РЭ называется SKAT-VN AC-24/2-IP56 (ФИАШ.436234.677 РЭ).

Питающая сеть	187…242 В, 50±1 Гц
Выходное напряжение	20…26 В переменного тока
Номинальный ток нагрузки	2 А
Мощность от сети без нагрузки	не более 0,2 ВА
Максимальное сечение провода в клеммах «СЕТЬ» и «ВЫХОД»	2,5 мм2
Габариты без упаковки (ШхГхВ)	181х124,5х87 мм
Масса нетто (брутто)	не более 1,3 (1,4) кг
Рабочая температура	-40…+50 °C, влажность до 100%
Степень защиты	IP56
Габариты в упаковке ШхВхГ	195х85х160 мм (без упаковки 181х87х124,5 мм)

Как это работает и подключается

Источники преобразуют сетевое напряжение 220 В в переменное низкое напряжение; ни резерва, ни АКБ у них нет.
У SKAT-VN.24/27AC исп.5 индикатор «СЕТЬ» (зелёный) показывает наличие сети, красный индикатор каждого выхода светится, пока нет перегрузки; погас — перегрузка (ток более 1 А) или КЗ.
У SKAT-VN.24AC/2A исп.5 один двухцветный светодиод: зелёный — есть сеть, красный — перегрузка; виден только при открытой крышке.
Между проводами нагрузки импульс перенапряжения ограничивается на уровне не более ±70 В, относительно контакта заземления — не более ±850 В (у 24/27AC исп.5).

Монтаж

Ставить на вертикальной поверхности в месте с ограниченным доступом, без прямого солнца; кабели через герметичные вводы (у 24/27AC исп.5 — на боковых стенках). В комплекте 24/27AC исп.5: шурупы с дюбелями, кабельный ввод ДКС 52500.
Порядок подключения 24/27AC исп.5: заземление на колодку «Сеть 220В», сеть 220 В 50 Гц, провода нагрузок на ВЫХОД 1 – ВЫХОД 5, заземление нагрузки при наличии контакта; для 27 В переставить перемычку в положение 27В; вложить силикагель.
Сетевые провода: у 24/27AC исп.5 — двойная изоляция, сечение не менее 0,75 мм2; у 24AC/2A исп.5 — двойная изоляция, сечение не менее 2,5 мм2.
После монтажа проверить, что индикатор «СЕТЬ» светится, а напряжение на нагрузках соответствует таблице; силикагель менять при регламентных работах не реже одного раза в полгода.

Примеры

Питание группы уличных видеокамер на 24 В переменного тока

SKAT-VN.24/27AC исп.5 раздаёт 24 В на пять камер (каждая выход до 1 А) с индикацией перегрузки на каждом выходе. Если камере нужно больше 1 А, несколько выходов включают параллельно.

Одна мощная нагрузка 24 В переменного тока

SKAT-VN.24AC/2A исп.5 — один выход на 2 А для камеры или другого потребителя 24 В.

Частые вопросы

Чем отличаются 24/27AC исп.5 и 24AC/2A исп.5?

Первый — пять выходов по 1 А с выбором 24 или 27 В; второй — один выход на 2 А с напряжением 20…26 В.

Можно ли ставить на улице?

Да, оба в герметичных корпусах IP56, рабочая температура от минус 40 °C.

Какая гарантия?

5 лет со дня продажи, срок службы 10 лет.

Нюансы и грабли

Выход на одну камеру ограничен 1 А (максимум 1,1 А): при токе больше номинала индикатор выхода гаснет, а предохранитель PolySwitch отключает выход. После устранения перегрузки отключить сеть, выдержать паузу не менее 1 мин и включить снова.
Заводская установка у 24/27AC исп.5 — 24 В; для камер на 27 В перемычку нужно переставить.
Эксплуатация без защитного заземления запрещена; открывать крышку при не отключённой сети нельзя; перемычки и вставки плавкие в держателях — только указанных номиналов.
Выходы 1–5 нельзя нагружать больше номинала: чтобы получить ток более 1 А, соединяют параллельно несколько выходов, соблюдая фазировку (попарно первые и третьи контакты).
Расхождение редакций: в РЭ-7 (ФИАШ.436234.513) в режиме 27 В при номинальной нагрузке выход не менее 22 В, в старом паспорте — 23 В; масса 3,0 (3,2) кг против 2,9 (3,1) кг. Для расчёта падения на кабеле берите меньшее напряжение (22 В), для габарита — большую массу.
Источники SKAT-VN AC-24/2-IP56 и AC-24Р/5-5(1)-IP56 по РЭ дают переменное напряжение на видеокамеры и другие нагрузки 24 или 27 В; защита от КЗ — самовосстанавливающийся предохранитель PolySwitch, КЗ в нагрузке показывает встроенный индикатор. Источники герметичны и рассчитаны на открытый воздух; кабельный ввод ДКС 52500 входит в комплект AC-24Р/5-5(1)-IP56.
