SPRUT Exit Button-81M, 82P, 85M, 94M, 87P-NT, 90P-NT, 91P-NT — кнопки выхода для электрозамков

Кнопки запроса на выход для электрозамков СКУД: врезная и накладные, сталь или огнеупорный пластик, часть с подсветкой; 90P-NT и 91P-NT — с ИК-датчиком вместо нажатия.

Модели семейства

Общие данныеКнопка ставится внутри помещения, не зависит от считывателей и напрямую управляет электрозамком. Выходное реле, питание 12 В постоянного тока (у 87P-NT 12–24 В). Контроллер СКУД фиксирует факт выхода без идентификации пользователя и без тревоги от дверного контакта. 90P-NT и 91P-NT — не механические, а с инфракрасным датчиком.

Коммутируемая нагрузка	3 А / 36 В DC (81M, 82P, 85M, 94M, 87P-NT); у 90P-NT и 91P-NT — 3 А / AC120V, DC30V
Гарантия / срок службы	1 год со дня продажи / 5 лет (81M…87P-NT); у 90P-NT и 91P-NT — 1,5 года / 5 лет
Комплект поставки	кнопка, РЭ, монтажный комплект, упаковка

SPRUT Exit Button-81MВрезная кнопка из нержавеющей стали; декоративная пластина крепится заподлицо со стеной.

Тип установки	врезной
Питание	12 В DC
Выходное реле	нормально-разомкнутый контакт
Материал	нержавеющая сталь
Наработка на отказ	500 000 циклов
Габариты ШхГхВ без упаковки	93×29×25 мм
Масса нетто (брутто)	не более 0,03 (0,06) кг
Степень защиты	IP54
Условия	от –10 до +50 °С, влажность 0…95 % при 25 °С

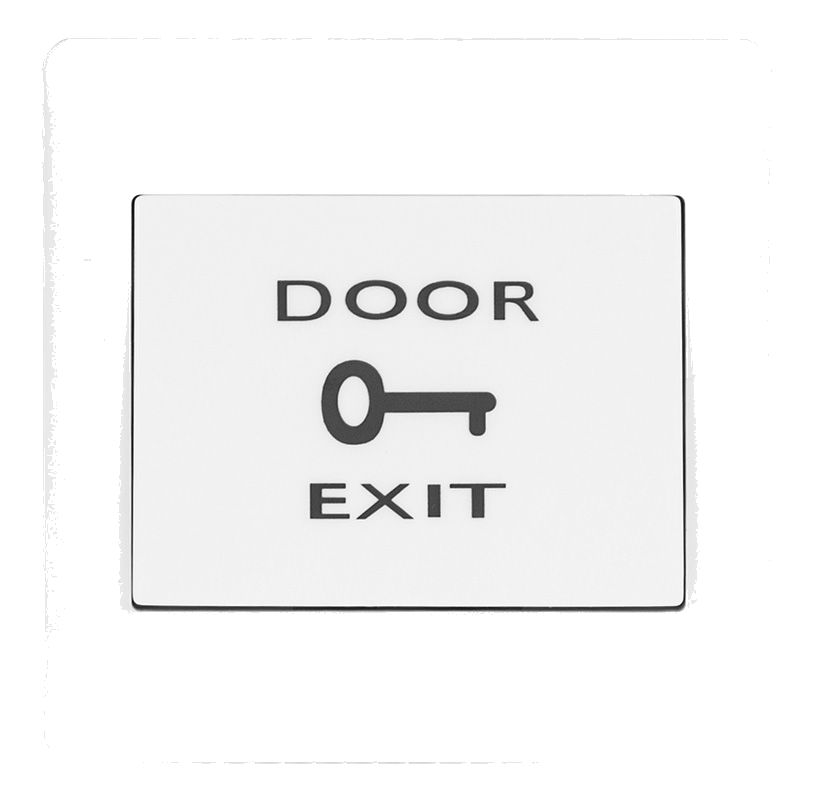

SPRUT Exit Button-82PНакладная кнопка в корпусе из огнеупорного пластика.

Тип установки	накладной
Питание	12 В DC
Выходное реле	нормально-разомкнутый контакт
Материал	огнеупорный пластик
Наработка на отказ	100 000 циклов
Габариты ШхГхВ без упаковки	86×86×23 мм
Масса нетто (брутто)	не более 0,05 (0,08) кг
Степень защиты	IP40
Условия	от –10 до +50 °С, влажность 0…95 % при 25 °С

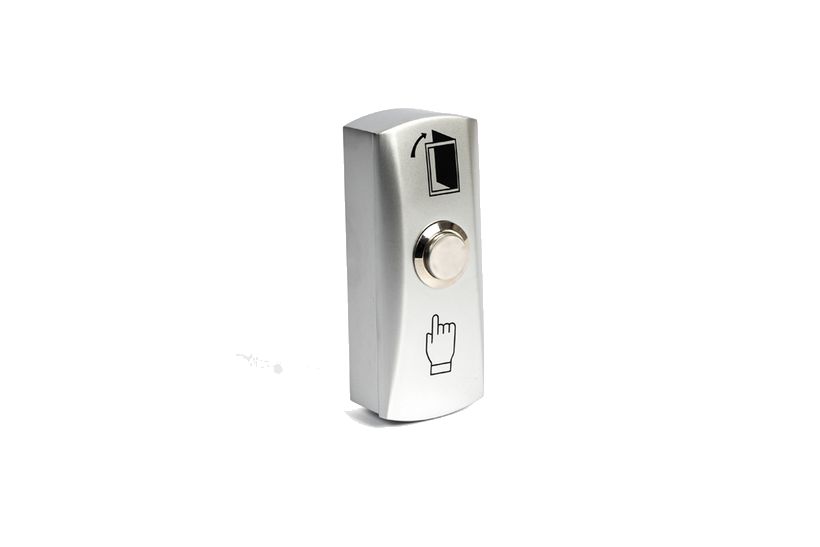

SPRUT Exit Button-85MНакладная кнопка из нержавеющей стали, без подсветки.

Тип установки	накладной
Питание	12 В DC
Выходное реле	нормально-разомкнутый контакт
Материал	нержавеющая сталь
Подсветка	нет
Наработка на отказ	500 000 циклов
Габариты ШхВхГ без упаковки	80×24×30 мм
Масса нетто (брутто)	не более 0,03 (0,06) кг
Степень защиты	IP40
Условия	от –40 до +50 °С, влажность 0…95 % при 25 °С

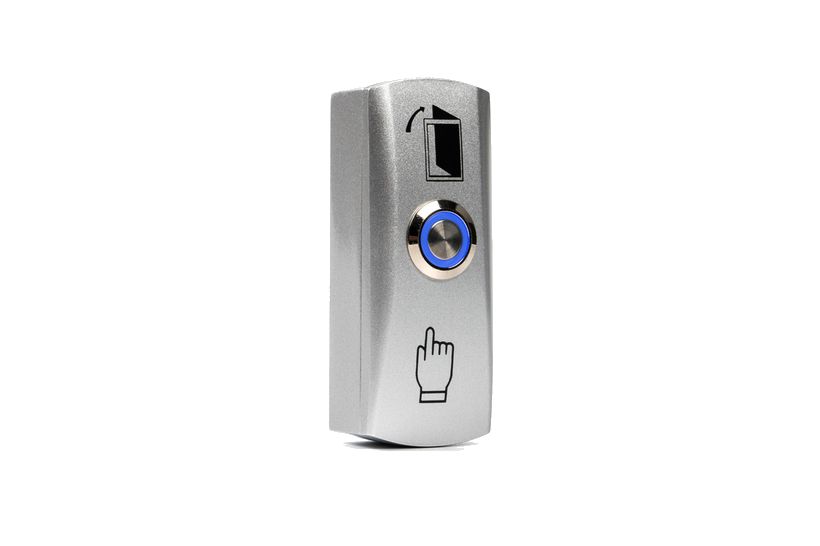

SPRUT Exit Button-94MТо же, что 85M, но с LED-подсветкой.

Тип установки	накладной
Питание	12 В DC
Выходное реле	нормально-разомкнутый контакт
Материал	нержавеющая сталь
Подсветка	LED
Наработка на отказ	500 000 циклов
Габариты ШхВхГ без упаковки	80×24×30 мм
Масса нетто (брутто)	не более 0,05 (0,08) кг
Степень защиты	IP40
Условия	от –40 до +50 °С, влажность 0…95 % при 25 °С

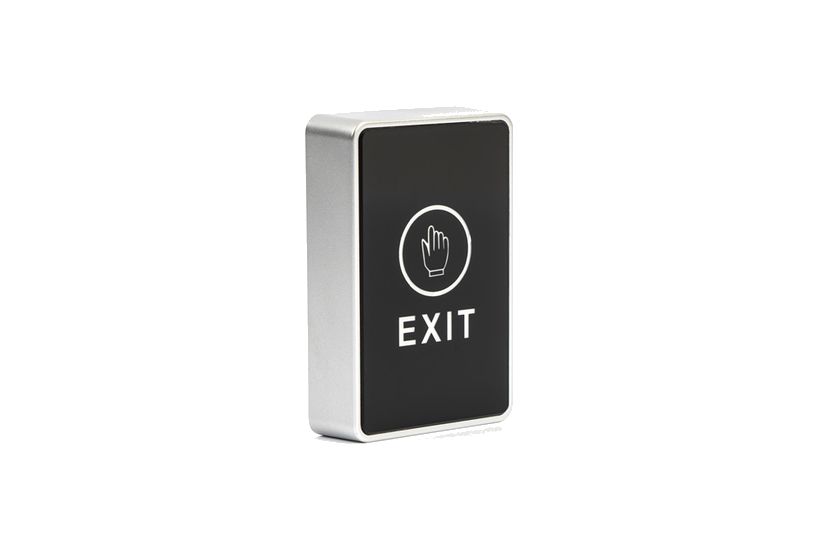

SPRUT Exit Button-87P-NTНакладная кнопка из огнеупорного пластика с подсветкой и двумя контактами реле (НР и НЗ), питание 12–24 В.

Тип установки	накладной
Питание	12–24 В DC
Выходное реле	НР и НЗ контакты
Материал	огнеупорный пластик
Подсветка	LED
Наработка на отказ	100 000 циклов
Габариты ШхГхВ без упаковки	86×56×20 мм
Масса нетто (брутто)	не более 0,05 (0,08) кг
Степень защиты	IP40
Условия	от –10 до +50 °С, влажность 0…95 % при 25 °С

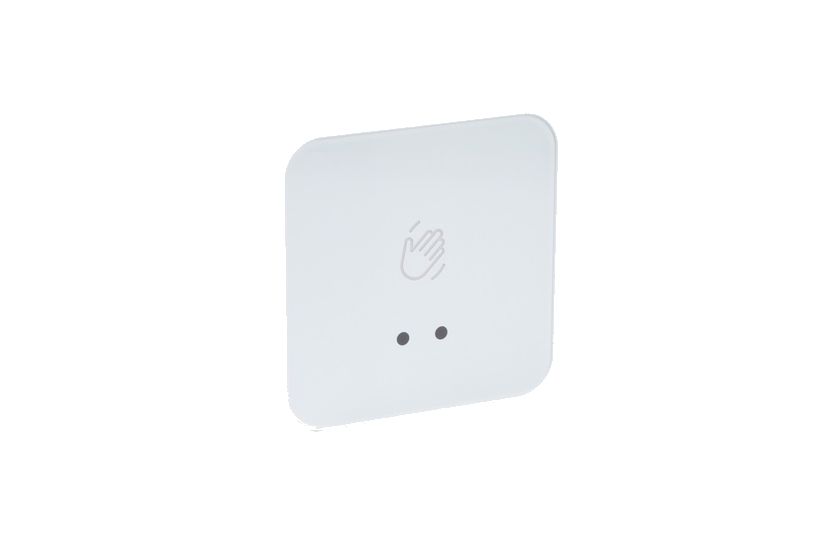

SPRUT Exit Button-90P-NTБелая кнопка выхода, накладной монтаж, релейный выход с тремя контактами.

Цвет	белый
Питание	12 В (DC), потребляемый ток 50 мА
Релейный выход	НЗ/НР/ОБЩ; 3 А / AC120V, DC30V
Длительность срабатывания	следящий режим, максимум 7 с
Габариты ШхВхГ	не более 85х85х14 мм
Степень защиты	IP54
Рабочая температура и влажность	-10…+55 °С, 5–95%
Ресурс	не менее 100 000 срабатываний
Тип установки	накладной
Материал	пластик

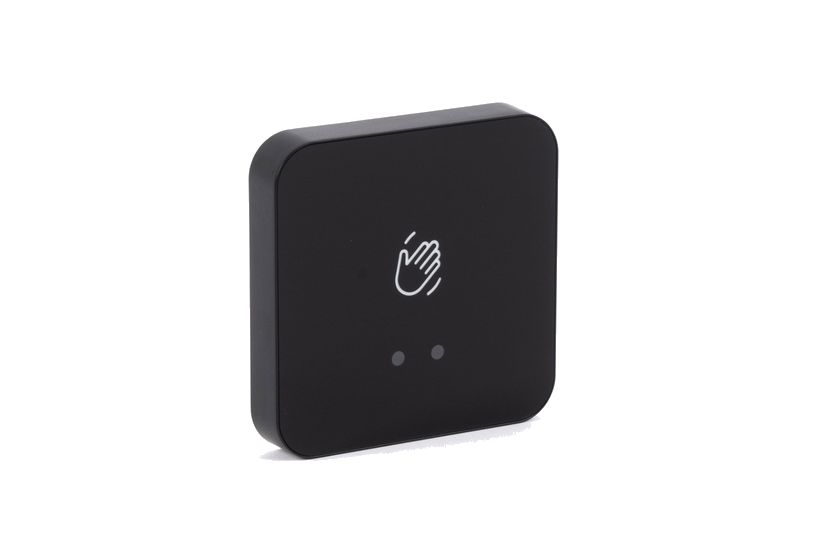

SPRUT Exit Button-91P-NTТо же изделие в чёрном корпусе; в РЭ параметры общие с 90P-NT.

Цвет	чёрный
Питание	12 В (DC), потребляемый ток 50 мА
Релейный выход	НЗ/НР/ОБЩ; 3 А / AC120V, DC30V
Габариты ШхВхГ	не более 85х85х14 мм
Степень защиты	IP54
Тип установки	накладной
Материал	пластик

Как это работает и подключается

Кнопка подаёт сигнал на электрозамок, замок разблокируется, через несколько секунд дверь снова блокируется; для следующего выхода нужно повторное нажатие.
В составе СКУД кнопка работает совместно с электрозамками, контролируемыми системой ограничения доступа; подходит для объектов, где нет необходимости поддерживать высокий уровень безопасности.
Контроллер СКУД фиксирует факт выхода, не идентифицируя человека, и не поднимает тревогу от дверного контакта (если состояние двери отслеживается).
У 90P-NT и 91P-NT в состоянии ожидания на корпусе светится синий светодиодный индикатор, в момент активации — зелёный. 90P-NT и 91P-NT оснащены инфракрасным датчиком.
У 90P-NT и 91P-NT реле имеет три контакта — НЗ, НР и ОБЩ, так что их можно подключить и на размыкание, и на замыкание цепи.
Длительность срабатывания в РЭ указана как «следящий режим, максимум 7 с».

Монтаж

Установку выполняет специально обученный персонал; все подключения делают при отключённом электропитании.
81M врезная: монтируется в предварительно подготовленное углубление, декоративная пластина (металлическая или пластиковая) монтажным комплектом крепится заподлицо со стеной.
Накладные (82P, 85M, 94M, 87P-NT): отвернуть фиксирующий винт сбоку корпуса, закрепить заднюю часть корпуса на стене, подключить провода, установить верхнюю часть и завернуть фиксирующий винт.
Место установки должно обеспечивать свободное, без натяжения, размещение кабелей подключения; кабельную проводку нужно размещать так, чтобы исключить к ней свободный доступ.
90P-NT и 91P-NT: накладной монтаж, пластиковый корпус 85х85х14 мм. Провода: красный — +12 В, чёрный — земля, жёлтый — ОБЩ, белый — НЗ, зелёный — НР. Не размещайте инфракрасный датчик под прямыми солнечными лучами — это может повлиять на работоспособность кнопки.

Примеры

Выход через дверь с электрозамком

Считыватель только на вход, кнопка выхода внутри помещения: нажатие подаёт сигнал на электрозамок, замок открывается и через несколько секунд снова блокирует дверь.

Неотапливаемое помещение

По РЭ кнопки рассчитаны на работу в неотапливаемых или очень жарких помещениях; 85M и 94M допускают от –40 °С.

Выход из помещения в системе контроля доступа

РЭ называет назначение — активация запроса на выход в системах контроля доступа. Релейный выход с контактами НЗ, НР и ОБЩ позволяет подать запрос на контроллер или цепь замка.

Частые вопросы

Можно ли использовать контакт реле для замка на 24 В?

Реле 81M, 82P, 85M, 94M и 87P-NT коммутирует 3 А / 36 В DC, реле 90P-NT и 91P-NT — 3 А / AC120V, DC30V. Питание самой кнопки 12 В DC (87P-NT — 12–24 В DC).

Чем отличаются 85M и 94M?

Корпус и ТТХ одинаковые; у 94M есть LED-подсветка (масса 0,05 кг против 0,03 кг).

Гарантия?

81M…87P-NT — 1 год со дня продажи, срок службы 5 лет с момента ввода в эксплуатацию; 90P-NT и 91P-NT — 1,5 года и 5 лет.

Чем 90P-NT отличается от 91P-NT?

Только цветом: 90P-NT белая, 91P-NT чёрная. Параметры в РЭ общие.

Шифрование у 90P-NT и 91P-NT есть?

Нет: в РЭ функция шифрования указана как отсутствующая.

Нюансы и грабли

Исключите прямое попадание на изделие воды, масел или агрессивных жидкостей.
Ресурс у исполнений разный: 500 000 циклов у стальных 81M, 85M, 94M и 100 000 — у пластиковых 82P и 87P-NT; у 90P-NT не менее 100 000 срабатываний.
Напряжение питания 12 В DC; только 87P-NT рассчитана на 12–24 В DC.
90P-NT и 91P-NT: В РЭ питание указано как 12 В (DC), а на схеме подключения подписано «+DC12/24V». Ориентируйтесь на таблицу характеристик — 12 В; 24 В без подтверждения производителя не подавайте.
Параметры реле у моделей разные: 3 А / 36 В DC у 81M…87P-NT и 3 А / AC120V, DC30V у 90P-NT и 91P-NT. Для 90P-NT и 91P-NT за максимум берите меньшее напряжение постоянного тока — 30 В.
