SPRUT Lock-MA — накладные электромагнитные замки 180–500 кг на отрыв
Накладные удерживающие электромагнитные замки 12 В для однодверных проёмов в СКУД: Lock-181MA, 296MA, 351MA и 501MA в двух вариантах крепления — планка или L-образное (индекс -L).
Модели семейства
Общие данныеОбщее для всех моделей серии.
| Вид замка | накладной (удерживающий), однодверный |
| Напряжение питания | 12 В постоянного тока |
| Ток потребления | не более 400 мА |
| Режим работы | power-on to lock (замок держит при поданном питании) |
| Материал корпуса / якоря | анодированный алюминий / цинк |
| Рабочая температура | -35…+50 °C |
| Влажность | 0…95% при 25 °C |
| Степень защиты | IP54 |
| Гарантия / срок службы | 1 год / 5 лет |
SPRUT Lock-181MA (-L)Усилие удержания на отрыв 180 кг, без индикатора состояния.
| Усилие удержания на отрыв | 180 кг |
| Индикатор состояния | нет |
| Габариты замка (ШхГхВ) | 170х40х21 мм |
| Габариты пластины якоря | 130х33х12 мм |
| Масса нетто (брутто) | 1,2 (1,3) кг |

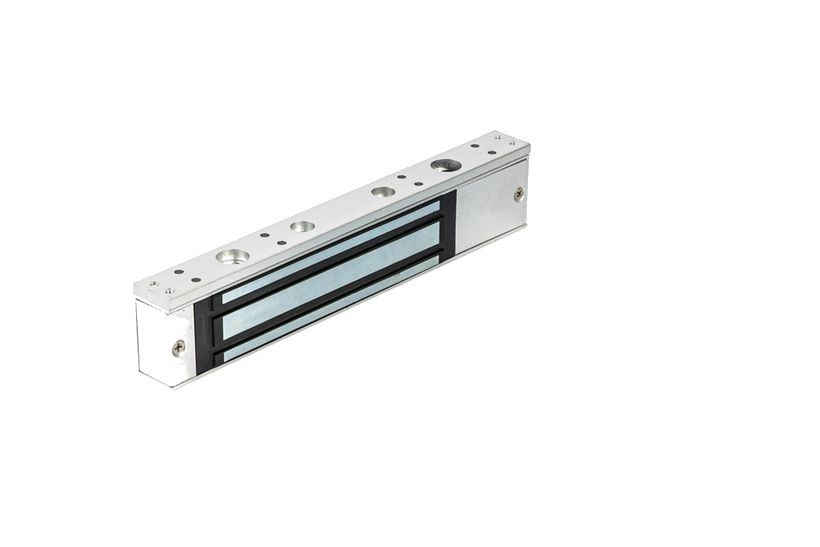

SPRUT Lock-296MA (-L)Усилие удержания на отрыв 280 кг, индикатор состояния.
| Усилие удержания на отрыв | 280 кг |
| Индикатор состояния | да |
| Габариты замка (ШхГхВ) | 250х49,5х26,5 мм |
| Габариты пластины якоря | 180х38х13 мм |
| Масса нетто (брутто) | 2 (2,1) кг |

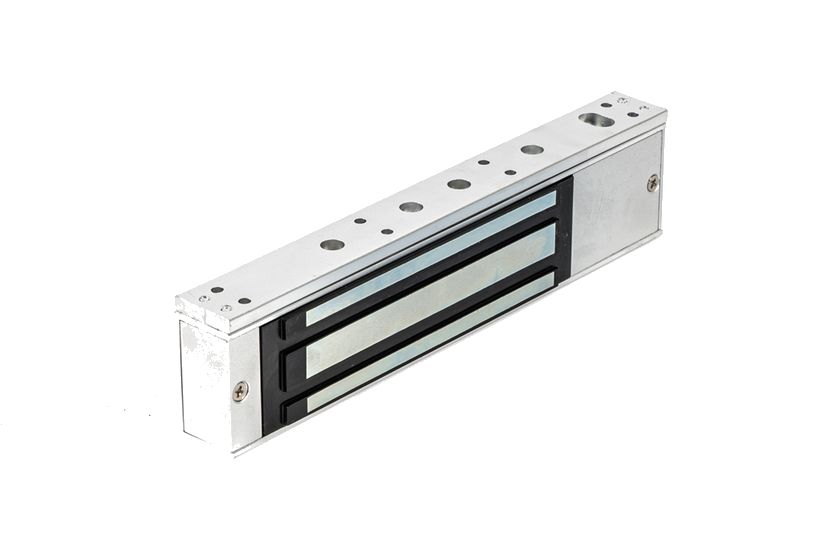

SPRUT Lock-351MA (-L)Усилие удержания на отрыв 350 кг, индикатор состояния.
| Усилие удержания на отрыв | 350 кг |
| Индикатор состояния | да |
| Габариты замка (ШхГхВ) | 248х56,5х29 мм |
| Габариты пластины якоря | 158х43х11 мм |
| Масса нетто (брутто) | 2,1 (2,2) кг |

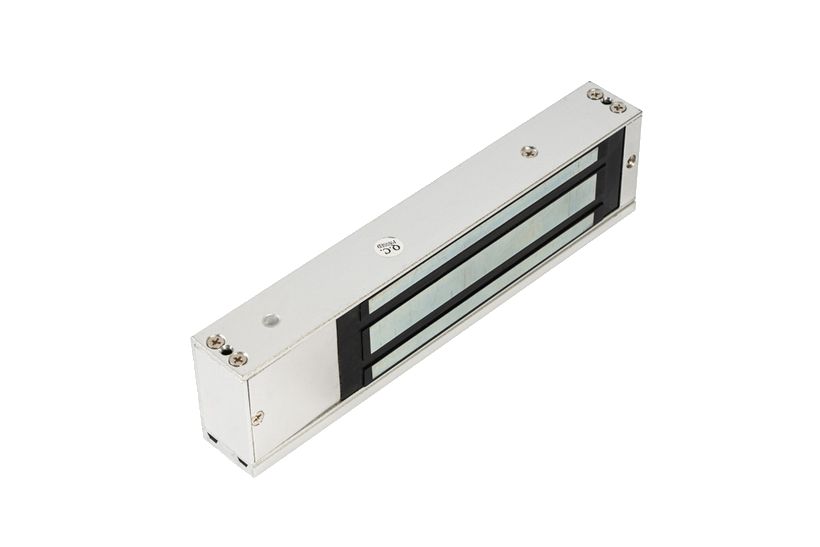

SPRUT Lock-501MA (-L)Усилие удержания на отрыв 500 кг, индикатор состояния.
| Усилие удержания на отрыв | 500 кг |
| Индикатор состояния | да |
| Габариты замка (ШхГхВ) | 265х67х39 мм |
| Габариты пластины якоря | 186х60х15 мм |
| Масса нетто (брутто) | 4,25 (4,45) кг |
Как это работает и подключается
- Замок держит дверь, пока на него подано питание 12 В; при снятии питания якорь освобождается. При внезапном отключении электропитания замок не выполняет своё назначение, поэтому РЭ рекомендует дополнительно ставить автономный источник питания.
- Усилие открывания заметно снижается, если замок смещён к центру дверного проёма, у якоря недостаточный люфт или на клеммах пониженное напряжение питания.
Монтаж
- Монтировать замок и ответную планку лучше в углу створки: смещение к центру полотна увеличивает рычаг и снижает эффективность удержания.
- Порядок: снять крепёжный адаптер (шестигранным ключом), закрепить адаптер на коробке саморезами, провести провод питания, подключить питание («+» к красному, «-» к чёрному), зафиксировать замок на адаптере; на двери напротив замка наклеить монтажный шаблон и просверлить отверстия, установить якорь с фиксирующими шпонками, болтом, резиновой амортизирующей шайбой на втулке и гайкой.
- Якорь не затягивать сильно: он должен слегка пружинить; осевой люфт — в пределах 0,5-1 мм, угловой не менее 2-3 град. Якорь должен плотно прилегать к магнитопроводу при закрытии двери.
- Дверной доводчик весьма желателен: он гасит соударение замка и якоря и продлевает срок службы механизма.
- Выбирая замок, учитывайте усилие удержания на отрыв, чтобы не деформировать дверное полотно. Техобслуживание — не реже одного раза в полгода: осмотр крепления и кабеля, чистка рабочих поверхностей.
Примеры
Дверь СКУД с электромагнитным замком
РЭ называет замки дистанционно управляемыми запорными устройствами, которые могут использоваться как «устройства исполнительные» по ГОСТ Р 51241-2008 в системах контроля и управления доступом.
Дверь, где нужен замок с L-образным креплением
Модели с индексом -L поставляются с L-образным креплением вместо плоской планки.
Частые вопросы
Чем отличаются модели?
Усилием удержания на отрыв (180, 280, 350 и 500 кг), габаритами и массой; у 181MA нет индикатора состояния.
Что значит индекс -L?
В комплекте L-образное крепление вместо плоской планки.
Нюансы и грабли
- Нельзя ударять замок или ронять его, ставить в местах с сильной вибрацией или рядом с источниками магнитного поля, устанавливать на двери, открывающиеся в обе стороны.
- На рабочие поверхности не должны попадать вода, масла и агрессивные жидкости — коррозия.
- Тёмные пятна на рабочих поверхностях из-за конденсата на силу удержания не влияют.
Документация
- Бастион — руководство по эксплуатации SPRUT Lock (ФИАШ.423141.161 РЭ-1)
