SPRUT PACS-01SA — автономный контроллер СКУД на одну дверь (плата б/к и исполнение 12DC-1.0 Li-ion)

Автономный контроллер на одну дверь: Wiegand и Touch Memory, до 1000 ключей. Исполнения: плата без корпуса и контроллер на DIN-рейку с источником 12 В и АКБ LiFePO4.

Автономные контроллеры СКУД SPRUT PACS-01SA

Модели семейства

SPRUT PACS-01SA б/кПлата без корпуса: одна точка доступа, питание 12 В, выход на замок до 3 А, до 1000 пользовательских ключей.

Номинальное напряжение питания	12 В постоянного тока
Ток потребления без замка и внешних устройств	не более 0,2 А
Выход управления дверным замком	не более 3 А
Поддерживаемые протоколы	Wiegand (-4/-6/-8/-26/-34), Touch Memory
Количество точек доступа	1
Количество пользовательских ключей	не более 1000
Типы ключей	карта RFID, ключ ТМ, цифровой 4-значный код с клавиатуры
Время открывания замка	0…200 с, по умолчанию 3 с
Габариты без упаковки	58х58х15 мм для исполнения без корпуса (65х65х18 мм — для исполнения в корпусе)
Масса нетто (брутто)	не более 0,04 (0,06) кг
Рабочая температура	-40…+50 °C в новой редакции РЭ (в старой — -10…+40 °C); влажность до 80% при 25 °C
Гарантия / срок службы	1 год со дня продажи / 5 лет

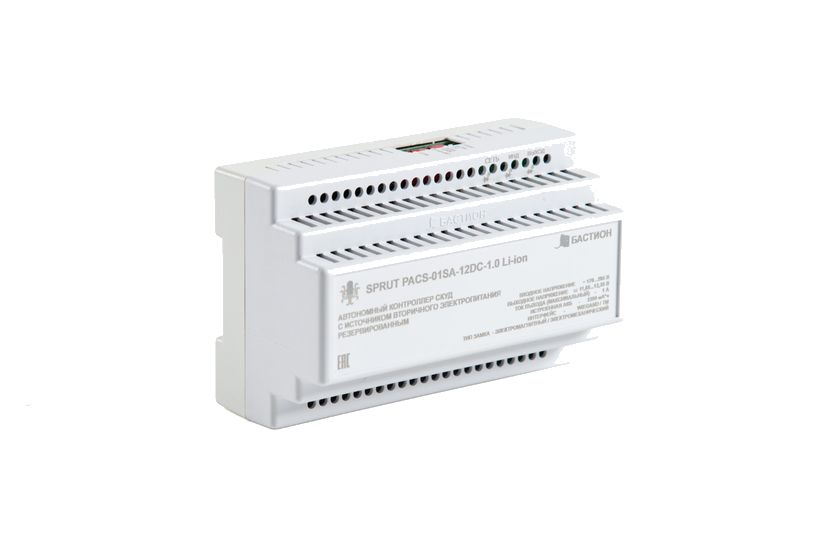

SPRUT PACS-01SA-12DC-1.0 Li-ionКонтроллер на DIN-рейку с источником 12 В и встроенной АКБ LiFePO4: резерв при пропадании сети, питание от сети 170…265 В.

Питание от сети	170…265 В
Выходное напряжение	11,85…12,35 В, ток выхода не более 1 А
Встроенная АКБ	LiFePO4 2S1P 3300 mAh 6,4 В (две ячейки 26650), напряжение АКБ 6,7…6,85 В
Порог защиты от глубокого разряда	4,5…5,1 В
Протоколы считывателя	Wiegand-4, -6, -8, -26, -34; Touch Memory
Точки доступа	1; кнопка «Запрос на Выход» — 1 шт.
Ключи	до 1000 пользовательских, 2 мастер-ключа; карта RFID, ключ ТМ, 4-значный цифровой код
Время открывания замка	0…200 с, по умолчанию 3 с
Габариты ШхГхВ без упаковки	не более 139х89х66 мм
Масса нетто (брутто)	не более 0,47 (0,52) кг
Рабочая температура и влажность	-10…+40 °С, до 80% при 25 °С
Степень защиты	IP20
Гарантия / срок службы	3 года / 8 лет

Как это работает и подключается

Для SPRUT PACS-01SA б/к. Контроллер читает ключ, сравнивает с памятью, решает о допуске и управляет замком. Работает с замками, которые открываются подачей или снятием напряжения.
При первом включении (после очистки ключей) ожидает запись мастер-ключей: записывается до двух; мастер-ключ дверь не открывает и служит для программирования. Вход в режим программирования и выход из него — поднесением мастер-ключа (пять звуковых и световых сигналов).
Добавление пользовательского ключа — поднести новый ключ (или набрать 4-значный код), два сигнала; удаление — поднести записанный ключ, три сигнала. Контроллер работает только с одним цифровым паролем.
Время открывания замка задаётся зажатием кнопки «Запрос на Выход» в режиме настройки: сколько держали, столько и будет (один звуковой сигнал в секунду).
Перемычки (при отключённом питании): J1 при включении сбрасывает настройки и удаляет все ключи (время открытия снова 3 секунды); J2 — тип замка (нет перемычки — электромагнитный, есть — электромеханический с кратковременным импульсом); J3 — режим (нет — открыть и закрыть, есть — триггерный: каждое нажатие меняет состояние замка); J4 — обучение.
Сигнализация включается, если после открытия замка датчик двери не сработал на закрытие в течение минуты, или дверь открыли без ключа и кнопки; отключается кнопкой «Запрос на Выход» после закрытия двери.
Исполнение 12DC-1.0 Li-ion — то же управление ключами (мастер-ключи, режим программирования) плюс блок питания с АКБ; настройки там задаются DIP-переключателями: J1 — сброс к заводским настройкам и стирание ключей; J2 — логика замка (вниз — электромеханический, вверх — электромагнитный); J3 — режим замка (вниз — триггерный, вверх — открытие с последующим закрытием); J4 — режим обучения; J6 — включение выхода +12 В или консервация АКБ (вверх — выход выключен и АКБ в консервации); J5 не используется.

Монтаж

Плата без корпуса: устанавливать на стене или вертикальной поверхности, предварительно подобрав подходящий корпус; кабели разместить так, чтобы исключить свободный доступ.
Для питания РЭ рекомендует ИБП с защитой АКБ от глубокого разряда, рассчитанный на общую нагрузку (контроллер, считыватель, замок, индикация).
Клеммы платы: WD0 и WD1 — считыватель Wiegand; TM — считыватель Touch Memory; ДВР — датчик положения двери (опционально); GND — общий; +12В и -12В — питание; ЗМК — выход на замок; КНП — кнопка «Запрос на Выход»; ИНД — индикация считывателя Wiegand; ЗМР — внешний зуммер (опционально).
Для защиты от выбросов самоиндукции замка рекомендуется диод (в комплекте), установленный как можно ближе к замку в обратной полярности.
Если датчика положения двери нет, ключ S (контакт, имитирующий датчик) должен быть замкнут — иначе дверь считается открытой, звучит зуммер.
Исполнение Li-ion: Модуль крепится на DIN-рейку 35 мм или на вертикальную поверхность, только в закрытых помещениях. Клеммные колодки — в нижней части; проводку размещайте в недоступном месте.
Исполнение 12DC-1.0 Li-ion: Клеммы: L и N — сеть; +12 В и GND — питание внешних устройств; ЗМК — выход на замок; ДВР — датчик положения двери; WD0, WD1 — считыватель Wiegand; TM — считыватель Touch Memory; КНП — кнопка «Запрос на Выход»; ИНД — катод внешнего светодиода считывателя; ЗМР — минус внешнего зуммера 12 В.
Исполнение 12DC-1.0 Li-ion: для электрозамка рекомендуется защитный диод в обратной полярности как можно ближе к замку (подойдёт любой из 1N4001…1N4007, 1N5400, 1N5408, 1N5821, HER301). Ключ S замыкают так же, как у платы б/к, если датчика двери нет.
Исполнение 12DC-1.0 Li-ion: электромеханический замок подключается только через драйвер электромеханического замка.

Примеры

Дверь с электромагнитным замком и кнопкой выхода

Плата ставится в подобранный корпус; к ней подключаются считыватель (Wiegand или Touch Memory), замок, кнопка «Запрос на Выход» и при необходимости датчик положения двери. Ключи записываются мастер-ключом.

Режим обучения

С установленным джампером J4 пользовательские ключи добавляются в память без участия мастер-ключа.

Исполнение 12DC-1.0 Li-ion: питание замка и считывателя с резервом

Выход +12 В питает считыватель, замок, зуммер и светодиод, а при пропадании сети нагрузка переходит на встроенную АКБ; предусмотрена защита от глубокого разряда.

Частые вопросы

Сколько дверей обслуживает контроллер?

Одну (одна точка доступа).

Какие считыватели подключаются?

С протоколом Wiegand (-4/-6/-8/-26/-34) и Touch Memory, также можно клавиатуру с 4-значным кодом.

Какая гарантия?

У платы б/к — 1 год со дня продажи, срок службы 5 лет; у исполнения 12DC-1.0 Li-ion — 3 года, срок службы 8 лет.

Что в комплекте исполнения Li-ion?

Контроллер, РЭ и тара. Считыватель, замок, кнопка, датчик двери и защитный диод в комплект не входят.

Нюансы и грабли

Перед подключением проверьте совместимость идентификаторов и считывателя.
Сечение и длина проводов нагрузки должны соответствовать максимальному току выхода на замок.
Две редакции РЭ немного различаются: в новой температура -40…+50 °C и габариты версии с корпусом 65х65х18 мм; в старой -10…+40 °C. Для бескорпусной платы размеры 58х58х15 мм совпадают.
Перемычкой J1 стираются все ключи — не оставляйте её установленной на включённом контроллере.
У б/к и у Li-ion перемычки/переключатели сделаны по-разному (у б/к J2 и J3 — перемычкой «нет/есть», у Li-ion — DIP вниз/вверх): не переносите настройки с одного исполнения на другое, смотрите РЭ нужного исполнения.
Исполнение 12DC-1.0 Li-ion: сброс по J1 — с порядком действий: отключить изделие от сети, J6 вверх, J1 вниз, подать сеть, J6 вниз, дождаться мигания «Инд.» и вернуть J1 вверх (вверх — неактивен).
Исполнение 12DC-1.0 Li-ion: при аварии (нет сети и разряжена АКБ) электромагнитный замок остаётся незапертым, а электромеханический — запертым и открывается механическим ключом.
Исполнение 12DC-1.0 Li-ion: запрещено разбирать изделие, закрывать вентиляционные отверстия, мыть жидкими и распыляемыми средствами, эксплуатировать на открытых площадках, в помещениях с пылью, брызгами и агрессивной средой.
