SPRUT RFID Reader 11BL / 12WH / 13BL / 14BL / 15GR-K — считыватели EM-Marin IP65

Считыватели proximity-карт EM-Marin 125 кГц с выходом Wiegand-26 или Wiegand-34, корпус IP65 для установки и внутри, и снаружи здания. 15GR-K — с цифровой клавиатурой для PIN-кода.

Модели семейства

Общие данныеОбщие параметры для всех исполнений.

Рабочая частота	125 кГц
Напряжение питания	9…12 В постоянного тока, не более 100 мА
Интерфейс	Wiegand-26, Wiegand-34 (замкнуть серый провод WG26/34 с GND)
Идентификатор	proximity-карта EM Marin
Дальность чтения	5…15 см
Время отклика	не более 0,2 с
Индикация	двухцветный светодиод и зуммер
Рабочая температура / влажность	-30…+50 °C / 0…95% при 25 °C
Степень защиты	IP65
Гарантия / срок службы	1 год / 5 лет

SPRUT RFID Reader-11BLСчитыватель EM-Marin, корпус 140х90х40 мм.

Габариты без упаковки (ШхВхГ)	140х90х40 мм
Масса нетто (брутто)	0,15 (0,2) кг

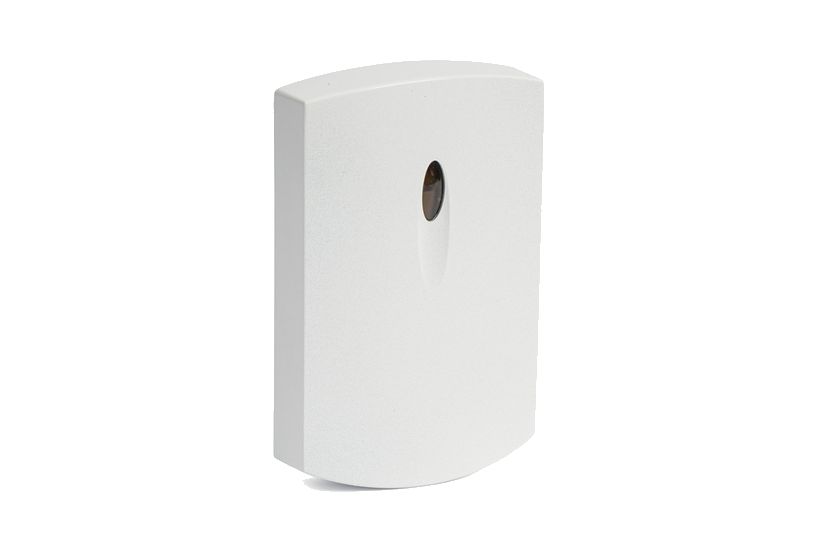

SPRUT RFID Reader-12WHСчитыватель EM-Marin, корпус 140х90х40 мм.

Габариты без упаковки (ШхВхГ)	140х90х40 мм
Масса нетто (брутто)	0,18 (0,23) кг

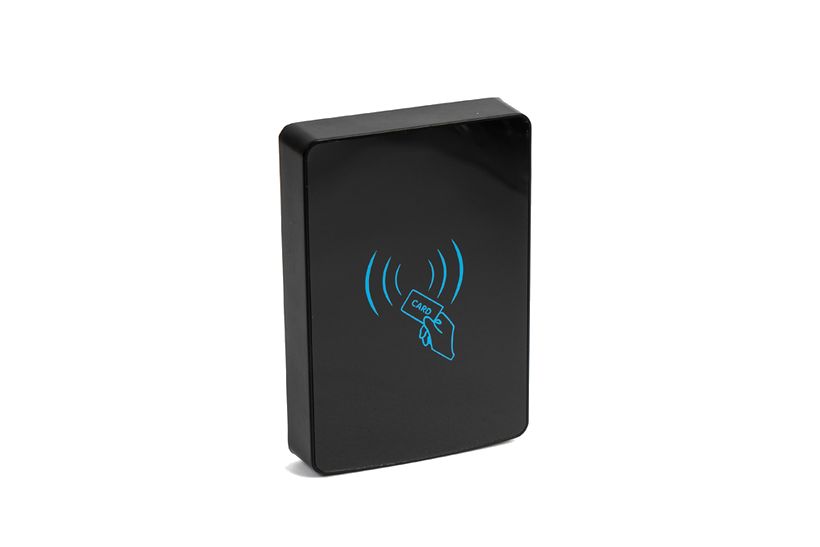

SPRUT RFID Reader-13BLСчитыватель EM-Marin, корпус 145х100х45 мм.

Габариты без упаковки (ШхВхГ)	145х100х45 мм
Масса нетто (брутто)	0,25 (0,3) кг

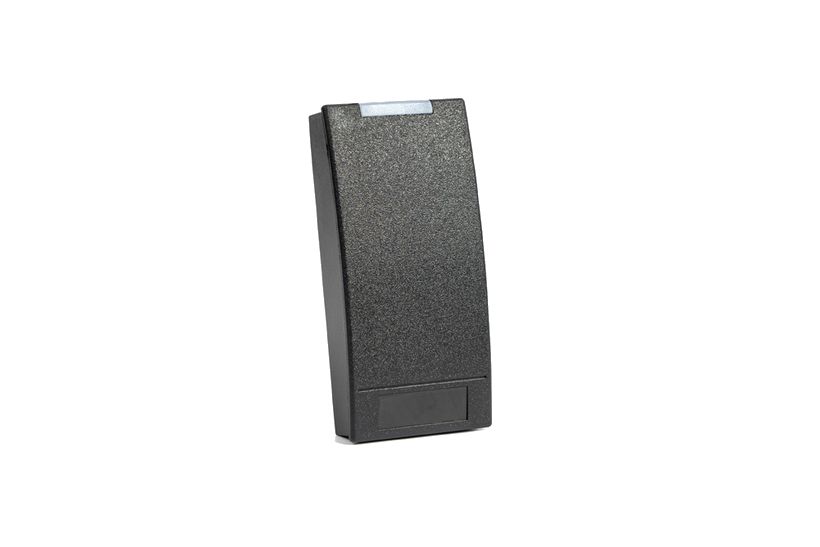

SPRUT RFID Reader-14BLСчитыватель EM-Marin, корпус 140х90х40 мм.

Габариты без упаковки (ШхВхГ)	140х90х40 мм
Масса нетто (брутто)	0,12 (0,17) кг

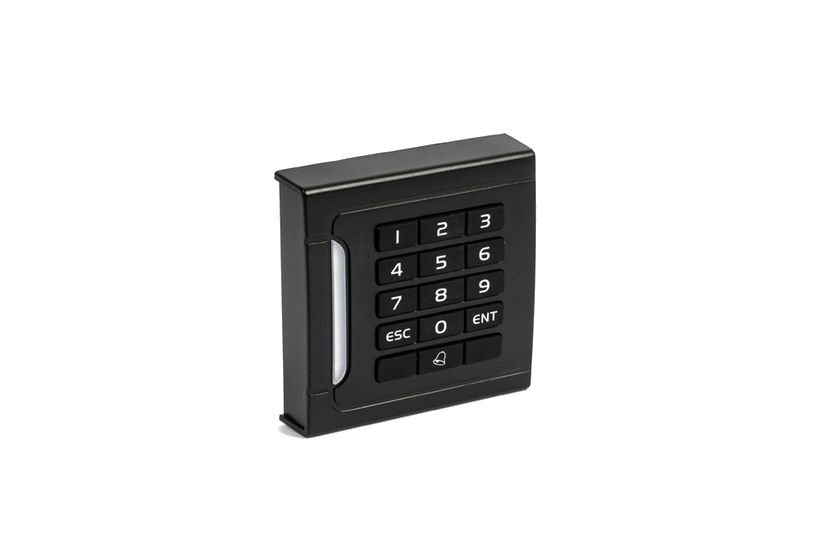

SPRUT RFID Reader-15GR-KСчитыватель EM-Marin с цифровой клавиатурой — доступ по PIN-коду, корпус 155х140х45 мм.

Габариты без упаковки (ШхВхГ)	155х140х45 мм
Масса нетто (брутто)	0,2 (0,25) кг
Особенность	цифровая клавиатура для доступа по ПИН-коду

Как это работает и подключается

Считыватель читает код идентификатора формата EM-Marin и передаёт его по Wiegand-26 (по умолчанию) или Wiegand-34 контроллеру доступа, который решает, пускать или нет.
Провода: красный — питание 9-12 В, чёрный — GND, белый — Data 1, зелёный — Data 0, синий — светодиод, жёлтый — зуммер, серый — WG26/34 (замкнуть с GND — тогда протокол Wiegand-34).

Монтаж

Крепить через отверстия в корпусе (снять лицевую панель) рядом с дверью на деревянную, бетонную или кирпичную стену.
Для подключения лучше витая пара с проводниками сечением не менее 0,22 мм2: две пары — DATA0/GND и DATA1/GND.

Примеры

Считыватель на входе и выходе одной двери

Два считывателя на одной точке доступа (вход и выход) разносят не менее чем на 0,3 м, чтобы они не мешали друг другу.

Наружная установка

Герметичный корпус (залит синтетической смолой) допускает установку снаружи здания на деревянную, бетонную или кирпичную стену.

Частые вопросы

Какой интерфейс?

Wiegand-26; Wiegand-34 включается замыканием серого провода WG26/34 с землёй.

Есть ли исполнение с клавиатурой?

Да, SPRUT RFID Reader-15GR-K — с цифровой клавиатурой, доступ по ПИН-коду.

Нюансы и грабли

На металлической поверхности и рядом с источниками электромагнитных помех дальность считывания падает.
Два считывателя напротив друг друга по обе стороны стены ставить запрещено; при установке на вход и выход их разносят не менее чем на 0,3 м.
Карты работают только формата EM-Marin 125 кГц; другие форматы не читаются.
