SPRUT Tripod-1001 и Tripod-1001-EC — турникеты-трипод с антипаникой

Турникеты-трипод для проходных в помещении: Tripod-1001 управляется внешним контроллером или пультом (сухие контакты), Tripod-1001-EC — со встроенным контроллером, считывателями и брелоком.

Модели семейства

Общие данныеОбщее для обоих исполнений.

Питание	220 В переменного тока, максимальный потребляемый ток не более 0,2 А, мощность в ожидании не более 12 Вт
Протокол	Wiegand-26
Пропускная способность	30 человек в минуту
Антипаника	автоматическая
Наработка на отказ (средняя)	не менее 2 млн. циклов
Габариты без упаковки, с раскрытыми штангами (ШхГхВ)	804 х 783 х 1011 мм
Габариты в упаковке	450 х 360 х 1090 мм
Масса нетто (брутто)	не более 30 (31) кг
Рабочая температура / влажность	-10…+40 °C / не более 80% при 25 °C
Степень защиты	IP20
Гарантия / срок службы	1 год / 10 лет

SPRUT Tripod-1001Турникет без встроенного контроллера: управляется внешним устройством по схеме «сухие контакты».

Управление	внешний контроллер СКУД или пульт оператора (в комплект не входят), «сухие» контакты
Режим «Антипаника»	по команде внешнего устройства или при отключении питания

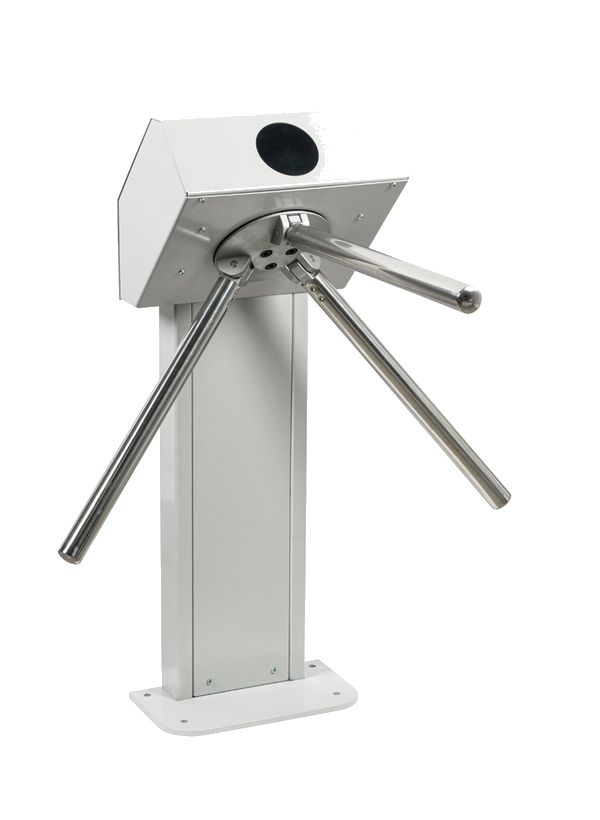

SPRUT Tripod-1001-EC (электронная проходная)Со встроенным контроллером СКУД, двумя считывателями EM Marin и радиобрелоком.

Считыватели	2, ключи EM Marin
Пользовательские ключи	не более 1000 (в комплекте 10 шт.)
Мастер-ключи	2 шт.
Управление	карты на считывателях и радиобрелок (кнопки «проход открыт влево/вправо» и «антипаника»)
Режим «Антипаника»	кнопкой радиобрелока или при отключении питания

Как это работает и подключается

Поворотный механизм с тремя штангами и наклонной осью блокируется замком; по команде механизм разблокируется для прохода одного человека или группы в нужную сторону. В окне индикатора — красный крест при запрете и зелёная стрелка направления при разрешении.
Режим «антипаника»: штанга опускается под действием силы тяжести — по команде или при отключении электропитания. Возврат — поднять штангу в горизонтальное положение до щелчка (у -EC после этого нажать любую из двух кнопок нижнего ряда брелока).
Tripod-1001-EC: мастер-ключи записываются при первом включении (до двух), вход в режим программирования — поднесением мастер-ключа (пять звуковых сигналов, светодиод считывателя меняет цвет с синего на зелёный); новый ключ записывается поднесением, записанный — стирается.

Монтаж

Ставить на прочное ровное горизонтальное основание (бетон, камень и т. п.) толщиной не менее 150 мм; расстояние от задней плоскости стойки до стены — не менее 100 мм для откручивания винтов крышки. Анкерные болты в комплект не входят.
Сначала крепят турникет к основанию, потом устанавливают ступицу со штангами монтажными винтами шестигранником 8 мм; винты рекомендуется поставить на резьбовой герметик — их придётся периодически подтягивать.
При установке штангами к стене предусмотреть между стеной и горизонтальной штангой около 60 мм для работы антипаники.
Tripod-1001: управляющее устройство подключают к колодке слева на кожухе блока управления (снять верхнюю крышку). Подключать сетевой кабель к сети 220 В — в конце монтажа.
Проверка: подать питание, открыть проход командой, проверить антипанику и проходы влево и вправо; у -EC — открыть проход пользовательским ключом на каждом считывателе.

Примеры

Проходная офиса с внешним контроллером СКУД

Tripod-1001 подключается к контроллеру или пульту оператора по схеме «сухие контакты»: команда разрешает проход одного человека или группы в любом из двух направлений.

Небольшая проходная без отдельного контроллера

Tripod-1001-EC работает сам: ключи записываются мастер-ключом, проход открывается картой на считывателе или с радиобрелока.

Частые вопросы

Чем отличаются Tripod-1001 и Tripod-1001-EC?

Первый управляется внешним устройством («сухие» контакты), второй — со встроенным контроллером СКУД, двумя считывателями EM Marin и радиобрелоком.

Можно ли ставить на улице?

Нет, изделие рассчитано на помещения, степень защиты IP20, группа УХЛ4.2.

Нюансы и грабли

Нагрузка на штанги — не более 15 кг; садиться и облокачиваться на штанги запрещено.
Длительная работа в режиме «антипаника» (штанга постоянно открыта) может ослабить пружину механизма — это нарушение условий эксплуатации.
У Tripod-1001-EC сброс памяти (включая мастер-ключи) делается джампером J1 на контроллере при включении в сеть 220 В: крышка снимается (5 винтов); потом питание отключить и джампер убрать.
Вмешиваться в электрическую схему управления турникетом нельзя. Количество турникетов считают по пропускной способности: один на каждые 500 человек в смену или по пиковой нагрузке 30 человек в минуту.

Документация

Бастион — руководство по эксплуатации SPRUT Tripod-1001 (ФИАШ.425719.010 РЭ)
Бастион — руководство по эксплуатации электронной проходной SPRUT Tripod-1001-EC (ФИАШ.425719.009 РЭ)
