TEPLOCOM-250+ — ИБП 250 ВА для отопительного оборудования, варианты +17 / +26 / +40

ИБП 250 ВА / 200 Вт для устройств отопительной системы ~220 В с одной внешней АКБ 12 В 17—40 Ач. Стабилизирует напряжение сети, есть прерывистый цикл работы в режиме «РЕЗЕРВ».

Модели семейства

TEPLOCOM-250+Базовое исполнение (в документе записано как TEPLOCOM-250/200-OF-Ext12-МР).

Номинальная мощность	250 ВА / 200 Вт
Выход в режиме «ОСНОВНОЙ»	200…240 В при входном 165…260 В; не менее 170 В при входном 145…165 В
Выход в режиме «РЕЗЕРВ»	220 В +10%…-15%, 50 Гц ±1%, синусоида
Время переключения «ОСНОВНОЙ» → «РЕЗЕРВ»	0,2…0,3 с
Потребляемая от сети мощность без нагрузки и АКБ	не более 10 ВА
Отключение нагрузки по напряжению АКБ	10,5…11,0 В
АКБ	1 шт., герметичная свинцово-кислотная 12 В, 17—40 Ач (в комплект не входит)
Ток заряда АКБ	не более 1,3 А
Диапазон сети без перехода на АКБ при 100% нагрузке («ОСНОВНОЙ»)	0…265 В

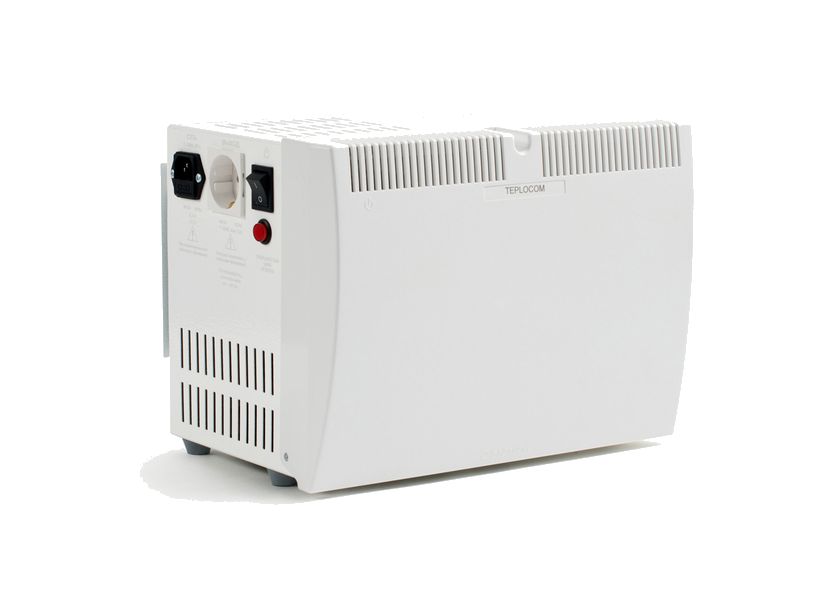

TEPLOCOM-250+17Исполнение в документе записано как TEPLOCOM-250/200-OF-1x17-МР; параметры из общего РЭ.

Рекомендуемая емкость АКБ

17 Ач (в диапазоне 17—40 Ач по РЭ)

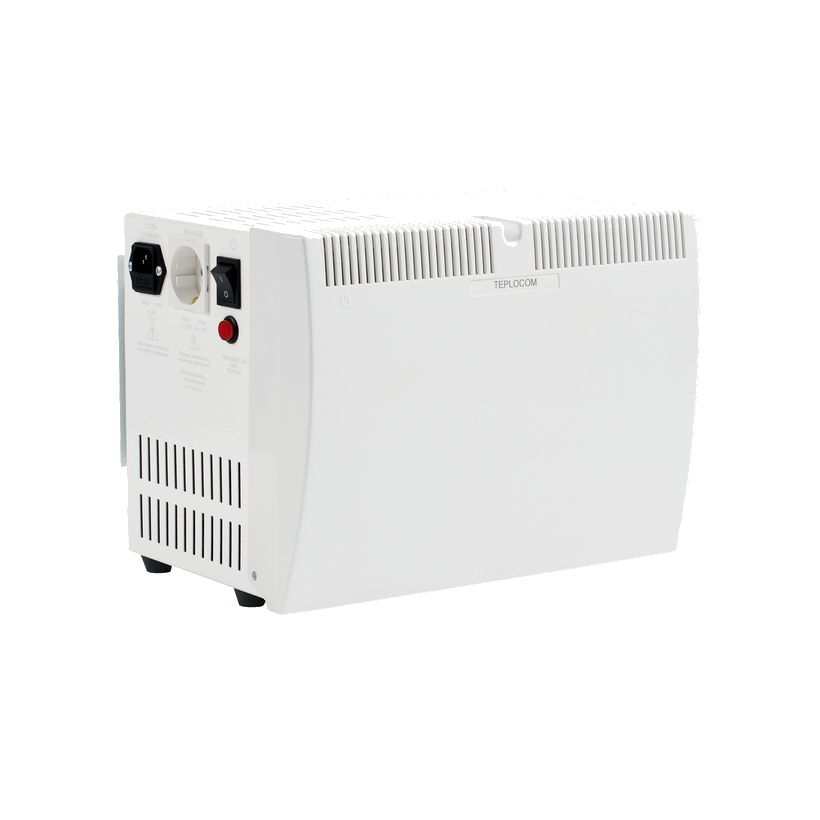

TEPLOCOM-250+26Исполнение в документе записано как TEPLOCOM-250/200-OF-1x26-МР; параметры из общего РЭ.

Рекомендуемая емкость АКБ

26 Ач (в диапазоне 17—40 Ач по РЭ)

TEPLOCOM-250+40Исполнение в документе записано как TEPLOCOM-250/200-OF-1x40-МР; параметры из общего РЭ.

Рекомендуемая емкость АКБ

40 Ач (в диапазоне 17—40 Ач по РЭ)

Общие данныеПараметры РЭ, общие для всех исполнений.

Пиковая импульсная нагрузка	максимальный коэффициент 3:1
Прерывистый цикл «РЕЗЕРВ»	3 мин работы, затем пауза 30 мин; далее циклы 15 мин работа и 30 мин пауза
Габариты ШхВхГ без упаковки	не более 333х246х230 мм
Масса нетто (брутто) без АКБ	не более 3,8 (4,2) кг
Рабочая температура	-10…+40 °С
Влажность воздуха при +25 °С	не более 80%
Степень защиты	IP20
Габариты в упаковке ШхВхГ	не более 370х248х320 мм
Мощность при высокой температуре	выше +40 °С нагрузку нужно снижать (на 12% по сноске РЭ); выше +50 °С эксплуатация запрещена

Как это работает и подключается

«ОСНОВНОЙ» (зелёный индикатор): питание от сети с стабилизацией напряжения, заряд АКБ. «РЕЗЕРВ» (синий): сеть пропала или вышла за допустимые пределы — питание от АКБ.
Прерывистый цикл включается кнопкой на левой стенке корпуса (жёлтый индикатор). Отпущена — питание нагрузки в режиме «РЕЗЕРВ» подаётся постоянно.
При понижении напряжения на АКБ ниже допустимого изделие выключает питание нагрузки. При перегрузке в режиме «РЕЗЕРВ» выход отключается, синий индикатор мигает; примерно через минуту после снятия перегрузки напряжение подаётся снова.
В режиме «РЕЗЕРВ» контакт заземления выходной розетки соединяется с клеммой «НОЛЬ» выхода (искусственное зануление).

Монтаж

Любая вертикальная или горизонтальная плоская поверхность внутри помещения; при вертикальном размещении — крепёж по отверстиям на подвесах корпуса (в комплект не входит). От окружающих предметов до боковых стенок не менее 20 см, рекомендуется высота не ниже 0,5 м от пола.
Не устанавливайте изделие ближе одного метра от нагревательных приборов и под прямыми солнечными лучами; вентиляционные отверстия закрывать нельзя.
Подключайте при отключенном сетевом напряжении: выключатель в положении «ВЫКЛЮЧЕНО» (O), АКБ (заряженную) в корпус, кольцевые клеммы перемычек — на АКБ с соблюдением полярности (красный — «+»); перед монтажом снимите транспортную изоляцию с клемм и наденьте пыльники, после монтажа накройте ими клеммы.
Сетевой шнур подключайте с учётом фазировки по маркировке на корпусе; кабель питания отопительного оборудования — в выходную розетку тоже по фазировке. Если оборудование не включилось, поверните его вилку в розетке на 180 градусов.
После включения выключателем сетевое напряжение анализируется 8…12 секунд, затем изделие переходит в режим «ОСНОВНОЙ». Для проверки перехода в «РЕЗЕРВ» не вынимайте вилку, а отключите сеть внешним выключателем (автомат в щите, выключатель удлинителя).

Примеры

Резервное питание отопительного оборудования и котла

РЭ называет назначение — непрерывная работа устройств отопительной системы с питанием ~220 В, 50 Гц в условиях нестабильной сети. К выходной розетке подключается кабель питания отопительного оборудования.

Экономия ресурса АКБ прерывистым циклом

Кнопка «ПРЕРЫВИСТЫЙ ЦИКЛ РЕЗЕРВА» включает питание нагрузки от АКБ периодами (3 мин работы, 30 мин паузы, затем 15 мин работы и 30 мин паузы), так что нагрузка работает около трети времени.

Частые вопросы

Входит ли АКБ в комплект?

Нет. В комплекте источник, руководство, сетевой кабель, два пыльника АКБ, предохранитель 6,3 А 250 В и упаковка. АКБ герметичные свинцово-кислотные 12 В ёмкостью 17—40 Ач поставляются отдельно.

Что ещё предлагается с изделием?

По отдельному заказу: тестер ёмкости АКБ SKAT-T-AUTO, тренировщик АКБ TEPLOCOM TBS, термостаты серии TEPLOCOM TS и теплоконтроллеры серии TEPLOCOM TС.

Какая гарантия?

5 лет со дня продажи (если дата продажи не указана — с даты выпуска); срок службы 10 лет.

Как узнать дату выпуска?

По серийному номеру на заводской наклейке (на изделии и на таре): первая цифра — последняя цифра года выпуска, вторая и третья — номер месяца.

Нюансы и грабли

Эксплуатация без защитного заземления запрещена. Внутри корпуса опасное напряжение, достигающее 400 В; ремонт — только в сервисных центрах или на заводе.
Не вынимайте вилку сетевого шнура из розетки для выключения изделия — выключайте выключателем. Для полного отключения сначала сеть, затем АКБ.
После выключения АКБ продолжает разряжаться — это может привести к глубокому разряду; перед длительным хранением отсоедините АКБ.
С твердотопливными котлами работа в режиме «РЕЗЕРВ» с прерывистым циклом не рекомендуется.
Работы по монтажу и подключению АКБ выполняйте в диэлектрических перчатках; при подключении возможно искрение.
Нельзя использовать на открытых площадках, в местах с каплями и брызгами, во взрывоопасной или химически активной среде, а также накрывать корпус и ставить на него предметы.
Перед подключением после транспортировки при отрицательных температурах выдержите изделие при комнатной температуре 4 часа. Сетевой кабель при замене берите в сервисных центрах — иначе возможен перегрев и воспламенение изоляции.
