TEPLOCOM-500+ — линейно-интерактивный ИБП 500 ВА для отопительного оборудования

Линейно-интерактивный ИБП 500 ВА / 350 Вт с чистой синусоидой и широким входом 140…275 В. Одна АКБ 12 В: внутри до 40 Ач, внешняя — до 200 Ач. Графический светодиодный индикатор.

Модели семейства

TEPLOCOM-500+ИБП для устройств отопительной системы ~220 В 50 Гц; металлопластиковый корпус со встроенной АКБ до 40 Ач.

Номинальная мощность	500 ВА / 350 Вт
Диапазон входного напряжения без перехода на АКБ при 100% нагрузке	140…275 В
Допустимая частота входа без перехода в «РЕЗЕРВ»	45…55 Гц
Выход в режиме «ОСНОВНОЙ»	195…240 В
Выход в режиме «РЕЗЕРВ»	220 В ±3%, 50 Гц ±0,2%, чистая синусоида
Коэффициент нелинейных искажений	не более 3%
КПД при номинальной нагрузке	не менее 93% («ОСНОВНОЙ») / 73% («РЕЗЕРВ»)
Мощность от сети без нагрузки при заряженной АКБ	не более 46 ВА
Рекомендуемая ёмкость АКБ	внутренняя 26—40 Ач, внешняя 26—200 Ач (1 шт., 12 В)
Напряжение и ток заряда АКБ	13,6 ±0,3 В, не более 10 А
Сигнал о скором разряде АКБ / отключение нагрузки	при 10,9 ±0,3 В / при 10,2 ±0,3 В на клеммах АКБ
Габариты ШхГхВ без упаковки	не более 330х230х244 мм
Масса нетто (брутто)	не более 5,8 (6,2) кг
Рабочая температура / влажность	от 0 до +40 °С / не более 90% при +25 °С без конденсации
Степень защиты	IP20
Мощность от сети при 100% нагрузке	не более 415 ВА (РЭ-6; в РЭ-1 — 330 ВА)

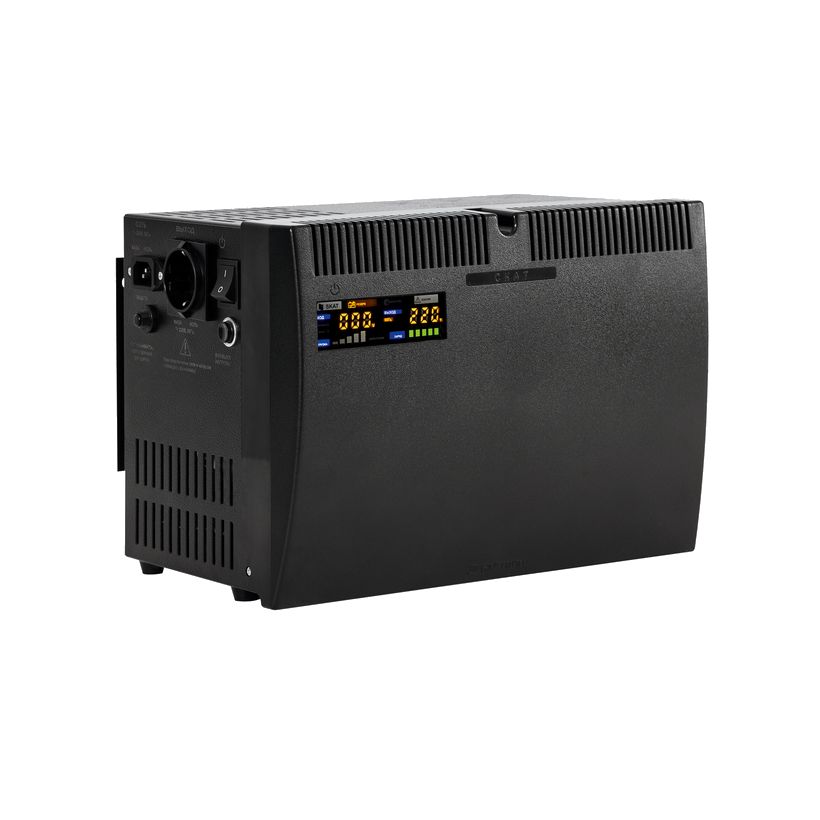

TEPLOCOM-500+40Исполнение со встроенной АКБ 40 Ач; в свидетельстве о приёмке РЭ-6 записано как TEPLOCOM-500/350-IN-1x40-МР (базовое TEPLOCOM-500+ — TEPLOCOM-500/350-IN-Ext12-МР). Параметры — из общего РЭ.

Рекомендуемая ёмкость АКБ

40 Ач (в диапазоне 26—40 Ач для внутренней по РЭ)

Время работы в режиме «РЕЗЕРВ»Ориентировочно, для новых полностью заряженных АКБ по технологии AGM при +20 °С; с комнатным термостатом время может вырасти в несколько раз.

АКБ 26 Ач	100 ВА — 2 ч 20 мин; 200 ВА — 1 ч; 300 ВА — 30 мин; 400 ВА — 20 мин; 500 ВА — 15 мин
АКБ 40 Ач	100 ВА — 3 ч 40 мин; 200 ВА — 1 ч 30 мин; 300 ВА — 50 мин; 400 ВА — 40 мин; 500 ВА — 30 мин
АКБ 65 Ач	100 ВА — 7 ч; 200 ВА — 2 ч 40 мин; 300 ВА — 1 ч 40 мин; 400 ВА — 1 ч 30 мин; 500 ВА — 1 ч
АКБ 100 Ач	100 ВА — 12 ч; 200 ВА — 5 ч; 300 ВА — 3 ч; 400 ВА — 2 ч; 500 ВА — 1 ч 30 мин

Как это работает и подключается

«ОСНОВНОЙ»: нагрузка питается от сети через ступенчатый авторегулятор напряжения (AVR), идёт заряд АКБ. «РЕЗЕРВ»: при пропадании сети или выходе её за допустимые пределы изделие переходит на АКБ с паузой не более 0,4 мс; при переходе звучит четырёхкратный бип-сигнал.
Графический светодиодный индикатор под окном показывает режим, входное и выходное напряжение и частоту, шкалу нагрузки (деление — около 20%), шкалу заряда АКБ (деление — около 20%) и сегменты аварий: перегрузка, перегрев, напряжение сети ниже или выше допустимого.
Когда заряд АКБ упал примерно до 20%, шкала заряда мигает и звучит частый бип; ниже 10% изделие отключает выход, защищая АКБ от глубокого разряда. Вернуться в «ОСНОВНОЙ» источник сможет при появлении сети в диапазоне 160…245 В.
«Холодный старт» без ограничений: изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, от АКБ — длительным нажатием кнопки на левой стенке корпуса (до звукового сигнала).
Защиты: сетевой автоматический предохранитель с кнопкой сброса, защита от короткого замыкания, перегрузки и перегрева, от глубокого разряда и переполюсовки АКБ.

Монтаж

Любая вертикальная или горизонтальная плоская поверхность внутри помещения; на вертикальной — крепёж по отверстиям на подвесах корпуса (в комплект не входит). От окружающих предметов до боковых стенок не менее 20 см, рекомендуется высота не ниже 0,5 м от пола. Розетка с заземляющим контактом — рядом и легкодоступная.
Подключайте при отключенном сетевом напряжении: выключатель в положении «ВЫКЛЮЧЕНО» (O); исправная и заряженная АКБ — в корпус, кольцевые клеммы перемычек — на АКБ с соблюдением полярности (красный — «+»); снимите транспортную изоляцию с клемм и наденьте пыльники.
Сетевой шнур — с учётом фазировки по маркировке на корпусе, кабель питания отопительного оборудования — в выходную розетку, тоже с учётом фазировки. Если оборудование не включилось или аварийно завершило работу при переключении, вилку нужно повернуть на 180 градусов.
Для внешней АКБ большей ёмкости вместо внутренней перемычки АКБ выводят наружу через отверстия на задней стенке корпуса.
Перед работой в режиме «РЕЗЕРВ» в режиме «ОСНОВНОЙ» зарядите АКБ в течение 3…6 часов (зависит от ёмкости); можно и сразу, но время резерва будет короче.
Проверка «РЕЗЕРВ»: не вынимая вилку из розетки, переключите сетевой выключатель в «ВЫКЛЮЧЕНО» (O) — должен прозвучать четырёхкратный бип, переключится сегмент индикатора.

Примеры

Резервное питание отопительного котла и автоматики

РЭ называет назначение — бесперебойное питание устройств отопительной системы 220 В, 50 Гц в закрытом помещении, в том числе в жилых помещениях.

Работа от генератора и нестабильной сети

Изделие автоматически отслеживает частоту входного напряжения, поэтому, по РЭ, хорошо совместимо с резервными генераторами; ступенчатый стабилизатор (автотрансформатор) позволяет работать при входе 140…275 В и реже использовать АКБ.

Частые вопросы

Входит ли АКБ в комплект?

Нет. В комплекте источник, руководство, сетевой кабель, два пыльника АКБ и упаковка; АКБ приобретается отдельно (герметичные свинцово-кислотные 12 В, 26—200 Ач).

Что рекомендует производитель для увеличения времени резерва?

Комнатный термостат серии TEPLOCOM TS — сокращает потребление котлом электроэнергии и газа и увеличивает время работы котла в режиме «РЕЗЕРВ».

Какая гарантия?

5 лет со дня продажи (если дата продажи не указана — с даты выпуска); срок службы 10 лет.

Нюансы и грабли

Не вынимайте вилку из сетевой розетки для выключения — выключайте выключателем на корпусе. Длительное нажатие кнопки (до звукового сигнала) выключает только напряжение на нагрузке, заряд АКБ продолжается; заряд и индикатор отключаются переводом сетевого выключателя в «ВЫКЛЮЧЕНО» (O).
После выключения источника АКБ продолжает разряжаться; перед длительным хранением отсоедините её.
Нельзя подключать к источнику фены и принтеры, закрывать вентиляционные отверстия и соединять/разъединять разъёмы под напряжением. Не ставьте источник и АКБ ближе одного метра от нагревательных приборов и под прямые солнечные лучи.
Условия эксплуатации: в тексте РЭ написано «от -0 °С до +40 °С», в таблице — от 0 до +40 °С; ориентируйтесь на таблицу. При температуре выше +40 °С нагрузку снижают на 12% на каждые 5 °С; выше 50 °С эксплуатация запрещена.
Сетевые провода — двойной изоляции, сечением не менее 0,75 мм²; сетевой кабель и кабель АКБ при замене берите в сервисных центрах.
Обслуживание АКБ: при неиспользовании отключать; подключённую к сети АКБ нужно заряжать каждые 4—6 месяцев не менее чем 12 часов; температура в помещении с АКБ +15…+25 °С.
Расхождение редакций РЭ: мощность, потребляемая от сети при 100% нагрузке, — не более 330 ВА в РЭ ФИАШ.436518.172 РЭ-1 и не более 415 ВА в РЭ-6 (ФИАШ.436518.172 РЭ-6). Для расчёта автомата и сечения берите большее значение — 415 ВА.
