Аккумуляторный термостат АКБ-12/7, АКБ-12/12, АКБ-12/26 — АКБ 12 В с подогревом для источников питания на морозе

Корпус с АКБ 12 В (7, 12 или 26 Ач) и подогревом: при отрицательной температуре держит батарею тёплой. Включает обогрев при 0 °С, отключает при 14 °С. Для ИВЭПР и ИБП.

Модели семейства

Общие данныеТермостат работает в составе источников вторичного электропитания резервированных и источников резервного электропитания, эксплуатируемых при отрицательных температурах. Встроенная схема управления обогревом, внешний термодатчик KTY 81-120 внутри термостата. Для источников 24 В используют два термостата с одинаковой ёмкостью АКБ.

Включение подогрева АКБ	при 0 ± 2 °С
Отключение подогрева АКБ	при 14 ± 2 °С
Напряжение питания	12 ± 2 В
Термодатчик внешнего контроля	KTY 81-120
Рабочая температура	от –40 до +50 °С
Влажность	не более 80 % при 25 °С
Степень защиты	IP20

Термостат АКБ-12/7АКБ 12 В, 7 Ач.

АКБ внутри	12 В, 7 Ач
Потребляемый ток	0,8…1,1 А
Габариты ШхВхГ без упаковки	не более 175×125×87 мм
Масса нетто (брутто)	не более 2,4 (2,6) кг

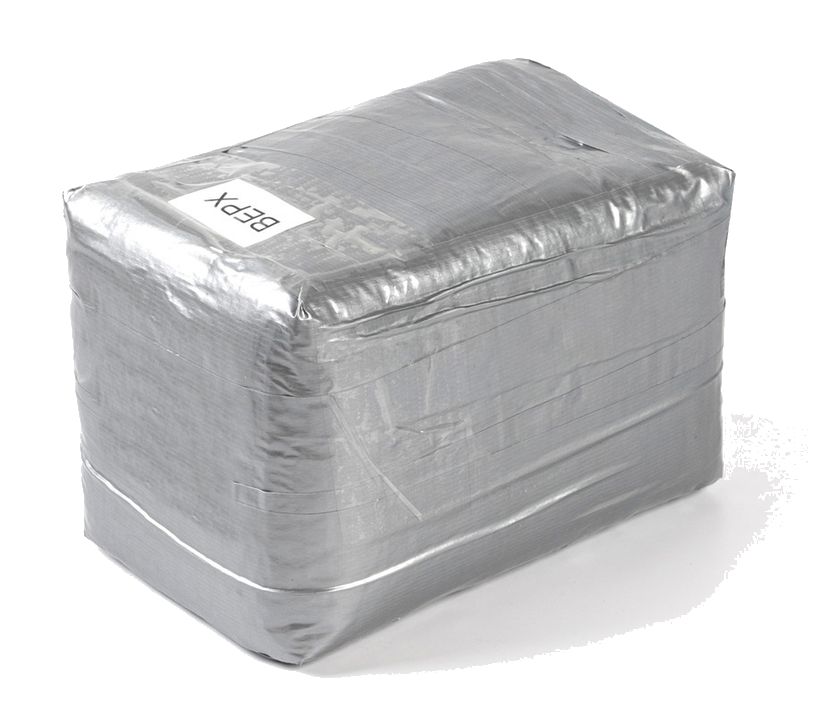

Термостат АКБ-12/12АКБ 12 В, 12 Ач.

АКБ внутри	12 В, 12 Ач
Потребляемый ток	0,8…1,1 А
Габариты ШхВхГ без упаковки	не более 170×125×125 мм
Масса нетто (брутто)	не более 3,2 (3,4) кг

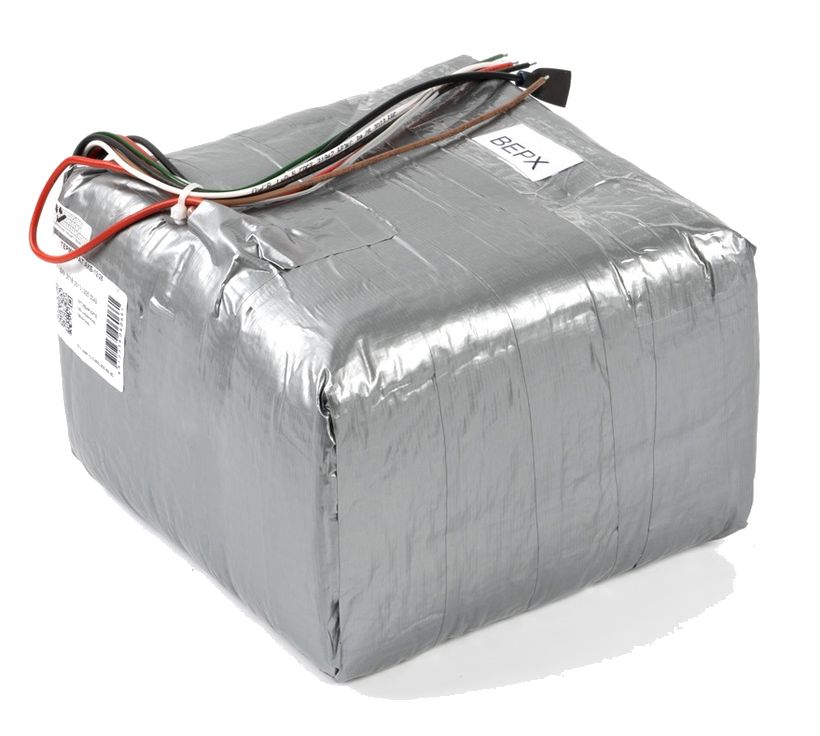

Термостат АКБ-12/26АКБ 12 В, 26 Ач.

АКБ внутри	12 В, 26 Ач
Потребляемый ток	1,6…2,3 А
Габариты ШхВхГ без упаковки	не более 200×150×210 мм
Масса нетто (брутто)	не более 8,4 (8,6) кг

Как это работает и подключается

Режим 1, стандартный: питание с выхода источника или со специального выхода «Устройство обогрева АКБ», обогревом управляет встроенная схема.
Режим 2, экономичный: то же, но обогрев принудительно отключается при переходе источника в резерв (сети нет). Нужен выход «Переход на резерв» типа открытый коллектор, открытый при наличии сети и закрытый при её отсутствии.
Режим 3, с внешним силовым управлением: источник имеет вход «Термодатчик» под KTY81-120 и выход «Нагревательный элемент» на ток до 1,25 А со своей схемой управления.
Режим 4, с внешним управлением: вход «Термодатчик» под KTY81-120 и выход «Управление обогревом АКБ»: от +4 до +28 В — обогрев включён, 0 В — выключен.

Монтаж

При подключении к источнику соблюдайте полярность и цветовую маркировку проводов: красный — питание +12 В, чёрный (синий) — GND, белый — принудительное включение/выключение обогрева (включение плюс 4…28 В), зелёный — принудительное выключение (плюс 4…28 В), коричневый — нагревательный элемент, провод с красной клеммой — плюс АКБ, с синей (чёрной) — минус АКБ, ленточный КПВР-0.12 — термодатчик.
В комплекте клеммная колодка КВ, резистор R1 (0,25 Вт, 5,1 кОм) и пакет; схемы подключения для четырёх режимов — на рис. 1–4 и 1А–4А приложения РЭ.
Установку выполняют по действующим нормативам охраны труда и правилам безопасности при эксплуатации электроустановок.

Примеры

Резервный источник на неотапливаемом объекте

АКБ источника при морозе теряет ёмкость; термостат держит положительную температуру батареи и подключается к выходу источника питания или к специальному выходу «Устройство обогрева АКБ».

Источник 24 В

Используют два термостата с одинаковой ёмкостью АКБ, соединённых по схемам РЭ (рис. 1А–4А приложения). Провода двух термостатов соединяют клеммной колодкой КВ-200.

Частые вопросы

Что входит в комплект?

Аккумуляторный термостат, руководство по эксплуатации, клеммная колодка КВ, резистор R1 (0,25 Вт, 5,1 кОм) и пакет.

Гарантия и срок службы?

По РЭ АКБ-12/7 и АКБ-12/12: гарантия 18 месяцев со дня продажи, срок службы 10 лет, срок расширенной гарантии 2 года с ввода в эксплуатацию.

Как отключить обогрев при переходе источника на резерв?

Режим 2 («экономичный») — через выход источника «Переход на резерв» (открытый коллектор). Схема — рис. 2 и 2А приложения РЭ.

Нюансы и грабли

Термостат нельзя перегревать из-за входящей в его состав АКБ; саму АКБ разбирать нельзя — внутри токсичный кислотный электролит.
Выбрасывать термостат в бытовой мусор запрещено: АКБ сдают в пункт приёма на утилизацию.
Не допускаются токопроводящая пыль и пары агрессивных веществ.
Хранение и транспортирование — штабелировать не более чем в пять рядов. АКБ без подзарядки хранится приблизительно 2 года при температуре не выше 20 °С; при длительном хранении при 20 °С проверять напряжение холостого хода после 12 месяцев, затем каждые 3 месяца (при 30 °С — после 6 месяцев, затем каждые 2 месяца); заряд проводить, если напряжение менее 12,4 В.
