Beward · вызывная панель (IP-видеодомофон)

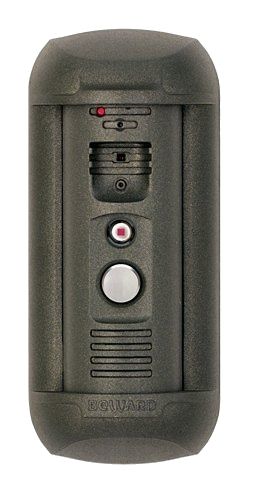

DS06A(P) — вызывная панель для системы IP-домофонии на локальной сети
Антивандальная вызывная панель с камерой 1,3 Мп разворачивается на готовой локальной сети без дополнительных коммуникаций; управление — веб-интерфейс или приложение BEWARD Intercom.
Модели семейства
| Матрица | 1,3 Мп, Sony Exmor, 1/3'' КМОП, день/ночь |
| Объектив | 3,7 мм F2.0, 80° по горизонтали, 53° по вертикали |
| Питание | 12 В 0,5 А (DC) / PoE IEEE 802.3af (Class 0) |
| Класс защиты | IP54 |
| Сетевой интерфейс | 10Base-T/100Base-TX Ethernet |
| Мощность | 5 Вт (DC) |
| Температура | от -50 до +50 °C |
| Габариты/масса | 73×166×51 мм, 570 г (нетто) |
| Питание | 12 В 0,5 А (DC) / PoE IEEE 802.3af (Class 0) |
| Мощность | 5 Вт (DC) / 5,5 Вт (PoE) |
| Класс защиты | IP54 |
| Тревожный выход | 1 канал (режим NO), ток коммутации до 1 А |
| Температура | от -40 до +50 °C |
| Габариты/масса | 73×166×51 мм, 570 г (нетто) |
Как это работает и подключается
- Панель подключается через контроллер вызывной панели — NC103 для DS06A, NC103P для DS06AP, NC311P для DS06AP-3L; контроллер поддерживает до 3 исполнительных устройств.
- Управление и ответ на вызов — через веб-интерфейс, профессиональное ПО Intercom или мобильное приложение BEWARD Intercom (iOS/Android).
- Сетевые протоколы включают SIP v.2.0, ONVIF Profile S, Modbus TCP — панель встраивается и в SIP-инфраструктуру, и в системы с Modbus-опросом.
Монтаж
- Рекомендуемая высота установки монтажной планки — около 1,5 м от пола, чтобы лицо посетителя было на уровне камеры; устройство ставить внутри помещения (вестибюль, тамбур), избегая улицы и прямых солнечных лучей на объектив.
- Крепление монтажной планки — 4 винта в пластиковые дюбели; если ставите свои винты, головка не должна превышать 2,5 мм по высоте и 9 мм в диаметре.
- Скрытая подводка кабеля — отверстие на расстоянии 25 мм от нижней грани планки, вывод витой пары длиной 110 мм; открытая подводка — кабель-канал на расстоянии 36 мм от нижней грани планки, тот же вывод 110 мм.
- Кабель категории 5е UTP/FTP от панели до контроллера — только «прямая» обжимка коннектором RJ45-S01 со стороны панели, минимально возможной длины: при длине более 10 м работоспособность не гарантируется. Сегмент коммутатор-контроллер — не более 100 м.
- Панель поворачивается в рамке кронштейна на угол до ±45° от среднего положения для направления обзора камеры; фиксируется секретным винтом через ключ из комплекта — насечки кронштейна и панели не должны оставлять зазор.
Примеры
Устройство разворачивается на существующей локальной сети без прокладки дополнительных коммуникаций — только патч-корд до контроллера.
Поддержка DTMF позволяет ответить на вызов и открыть дверь тональным набором с обычного мобильного или городского телефона по SIP.
Частые вопросы
В чём разница между DS06A и DS06AP-3L?
DS06A — базовый вариант с контроллером NC103; DS06AP-3L — вариант с контроллером NC311P, который управляет до 3 исполнительными устройствами; обе панели одной конструкции, различие в контроллере.
Можно ли использовать длинный кабель до контроллера?
Нет, РЭ прямо указывает: при длине кабеля панель-контроллер более 10 метров работоспособность не гарантируется — вести кабель минимально возможной длины.
Нюансы и грабли
- Кабель с обжимкой, отличной от «прямой», или с коннектором другой формы к панели физически не подключается и не гарантийный случай при поломке — обжимать строго RJ45-S01, «прямая» разводка.
- Длина кабеля панель-контроллер больше 10 м не гарантирует работоспособность — это отдельное ограничение, отличное от общих 100 м для сегмента коммутатор-контроллер.
- Если между рамкой кронштейна и корпусом панели остаётся зазор — насечки не совпали, панель нужно перевернуть/сдвинуть в рамке, а не докручивать секретный винт через зазор.
Документация
- Beward — Технический паспорт DS06A
- Beward — Руководство по монтажу DS06A(P)
- Beward — Технический паспорт DSxxxP-3L (DS06AP-3L) (папка задания «вошло в»).
