BioSmart 4 — контроллер с отпечатком пальца и RFID

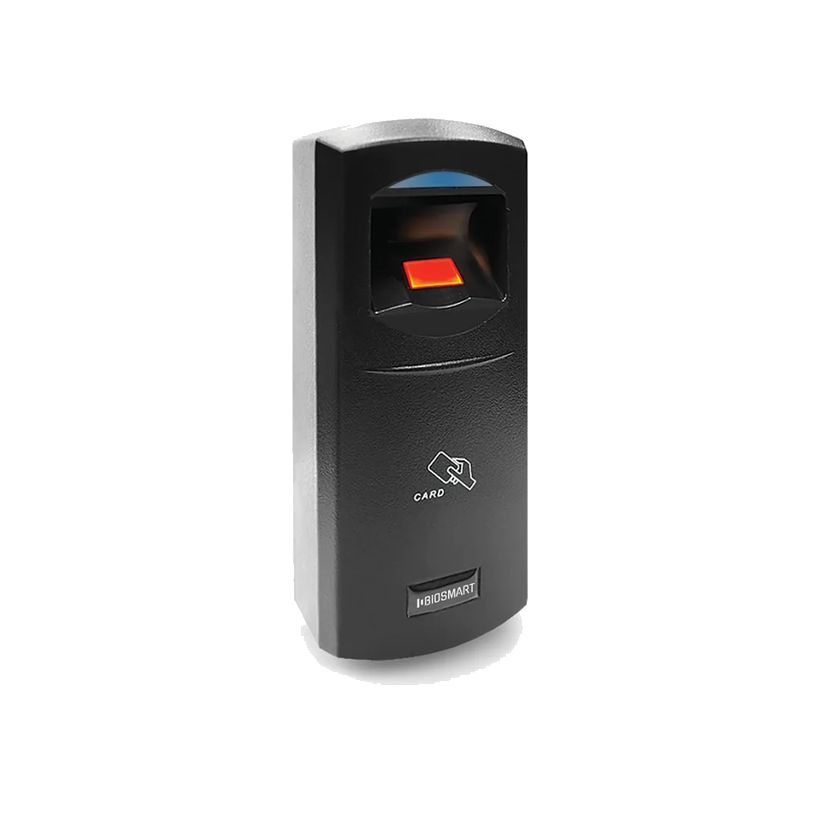

Настенный контроллер со встроенным сканером отпечатков и RFID-считывателем, Ethernet, реле, Wiegand и RS-485. Исполнения: 4-E до −40 °C и 4-O для отапливаемых помещений.
Модели семейства
| Сканер | ёмкостный |
| Температура эксплуатации | от -40 °С до +50 °С |
| Питание | DC 12 B 0,8 A |
| Шаблонов отпечатков | 9500 |
| RFID-меток / пользователей | 3000 / 3000 |
| События | 40 000 |
| Интерфейсы | Ethernet 100BASE-TX; Wiegand 26/32 (1 вход, 1 выход); RS-485 для БУР BioSmart |
| Реле | 1, DC 12 В 1 А, нормально разомкнутые |
| Дискретный вход | 1 |
| Габариты | 175 х 76 х 56 мм, масса нетто 335 г |
| Сканер | оптический |
| Температура эксплуатации | от 0 до +50 °С |
| Питание | DC 12 B 0,4 A |
| Шаблонов отпечатков | 9500 |
| RFID-меток / пользователей | 3000 / 3000 |
| События | 40 000 |
| Интерфейсы | Ethernet 100BASE-TX; Wiegand 26/32 (1 вход, 1 выход); RS-485 для БУР BioSmart |
| Реле | 1, DC 12 В 1 А, нормально разомкнутые |
| Дискретный вход | 1 |
| Габариты | 175 х 76 х 56 мм, масса нетто 335 г |
Как это работает и подключается
- Контроллер идентифицирует по отпечатку пальца, RFID-карте, а в исполнении 4-O-MFR — по смартфону с NFC; для Android нужно приложение BioSmart ID.
- Работает с ПО Biosmart-Studio версии не ниже 5.7.0; IP-адрес по умолчанию 172.25.110.71.
- Световая индикация: мигающий синий — ожидание пальца или карты, зелёный — успех, красный — отказ, мигающий зелёный — режим отладки.
- Перемычка IPRST сбрасывает сетевые настройки на заводские; перемычка BOOT переводит в режим восстановления встроенного ПО.
Монтаж
- Рекомендуемая высота установки — 120–150 см от пола.
- Порядок: снять заднюю крышку (винт снизу), разметить и закрепить её саморезами из комплекта, завести кабели в отверстие крышки, подключить Ethernet, внешние устройства и питание, надеть корпус и закрутить винт.
- Рекомендуемые длины: Ethernet 100 м; источник питания 11 м (кабель ШВВП 0,5 мм2); электрозамок 20 м (не менее 2х1 мм2); дискретные входы 10 м; Wiegand 20 м (до 100 м витой парой FTP с заземлённым экраном); RS-485 500 м.
- Между реле и замком ставится шунтирующий диод (1N4002 из комплекта или аналог), питание замка — от отдельного источника.
- На 4-E при установке на улице нужна защита от влаги; РЭ рекомендует козырёк BioSmart F.
- Пересечение сигнальных и силовых кабелей — под прямым углом; на все жилы — наконечники.
Примеры
Замок подключается к встроенному реле; питание замка — от отдельного источника.
Подключается только через БУР BioSmart; к одному БУР можно подключить не более четырёх контроллеров по RS-485. Датчик прохода вместе с кнопкой выхода — тоже через БУР.
Wiegand-выход передаёт данные стороннему контроллеру, к Wiegand-входу можно подключить RFID-считыватель.
Частые вопросы
Чем отличаются BioSmart 4-E и 4-O?
Сканером и температурой: 4-E — ёмкостный, схема подогрева, от -40 °С; 4-O — оптический, от 0 °С в отапливаемых помещениях. Потребление 0,8 А и 0,4 А соответственно.
Сколько контроллеров подключается к одному БУР?
Не более четырёх, по шине RS-485; у каждого свой адрес на переключателях K2.
Какая гарантия?
2 года с даты продажи; назначенный срок службы и хранения — 10 лет, наработка на отказ 10 000 часов.
Нюансы и грабли
- Электромагнитный замок нельзя подключать к встроенному реле — только через БУР BioSmart.
- Не использовать один источник питания и для замка, и для контроллера.
- Удлинять кабели пайкой или обжимом, скрутка не рекомендуется.
- Переключатели K1 и K2 (терминальный резистор RS-485 и адрес) переключают только при снятом питании; на контроллере, замыкающем линию RS-485, нужно включить терминальный резистор.
- Общие провода (GND) устройств на RS-485 должны быть соединены.
- Монтаж и подключение — только при отключенном питании и не во время грозы; РЭ требует применять устройство молниезащиты.
- Не ставить у источников вибрации, под прямым солнцем и вблизи источников тепла; не использовать во взрывоопасных помещениях, при осадках и в пыльных средах.
