BioSmart 5M — компактный контроллер с отпечатком пальца и RFID
Небольшой металлопластиковый контроллер со сканером отпечатков и RFID-считывателем, с Ethernet, реле и Wiegand-выходом. Исполнения 5M-E (до −40 °C) и 5M-O.
Модели семейства
BioSmart 5M-EЁмкостный сканер, схема подогрева и защитное покрытие плат; для неотапливаемых помещений.
| Сканер | ёмкостный |
| Температура эксплуатации | от –40°С до +50°С |
| Питание | DC 12 В 0,6 А |
| Шаблонов отпечатков | 9500 |
| RFID-карт / пользователей | 1000 / 1000 |
| События | 25 000 |
| Интерфейсы | Ethernet 100BASE-TX; Wiegand Out 26/32/58 |
| Реле | 1, DC 12 В 1 А, нормально разомкнутые или замкнутые (программная инверсия) |
| Дискретный вход | 1 |
| Габариты | 160 х 50 х 43 мм, масса нетто 260 г |

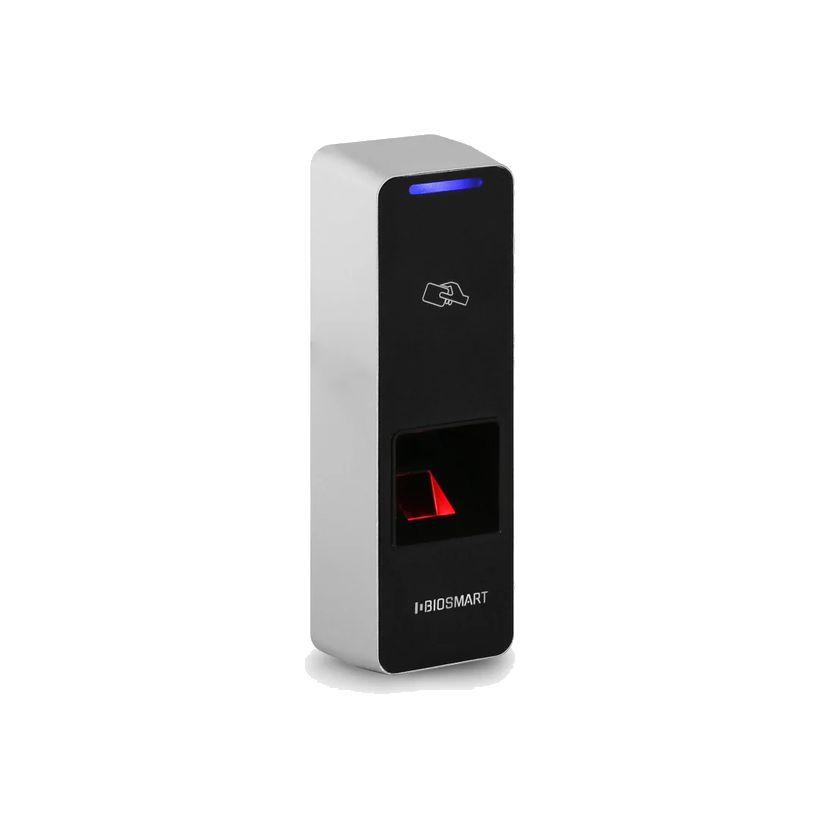

BioSmart 5M-OОптический сканер; для сухих отапливаемых и/или кондиционируемых помещений.
| Сканер | оптический |
| Температура эксплуатации | от 0 до +50°С |
| Питание | DC 12 B 0,25 А |
| Шаблонов отпечатков | 9500 |
| RFID-карт / пользователей | 1000 / 1000 |
| События | 25 000 |
| Интерфейсы | Ethernet 100BASE-TX; Wiegand Out 26/32/58 |
| Реле | 1, DC 12 В 1 А, нормально разомкнутые или замкнутые (программная инверсия) |
| Дискретный вход | 1 |
| Габариты | 160 х 50 х 43 мм, масса нетто 260 г |
Как это работает и подключается
- Идентификация по отпечатку пальца и бесконтактным RFID-картам (EM-Marine и MIFARE, список — в паспорте).
- Работает с ПО Biosmart-Studio версии не ниже 5.7.0; IP-адрес по умолчанию 172.25.110.71.
- Режим серверной идентификации не поддерживается, временные режимы тоже.
- Есть встроенный датчик вскрытия корпуса — срабатывает при отсоединении задней монтажной пластины; контроль включается в свойствах контроллера.
Монтаж
- Рекомендуемая высота — 120–150 см от пола.
- Порядок: снять заднюю крышку (винт снизу), закрепить её саморезами из комплекта, подключить Ethernet, внешние устройства и питание, надеть корпус.
- Дополнительное защитное заземление — кабелем на кольцевую обжимную клемму в левом верхнем углу платы (винт клеммы выкрутить, обжать кабель, вернуть клемму).
- Рекомендуемые длины: Ethernet 100 м; питание 15 м (кабель ШВВП 0,5 мм2); замок 20 м (не менее 2х1 мм2); дискретные входы 10 м; Wiegand 20 м (до 100 м витой парой FTP с заземлённым экраном).
- Обжим Ethernet — по TIA/EIA-568-B.
- Отверстия задней крышки рекомендуется гидроизолировать.
- Из инструкции по монтажу: несколько контроллеров ставьте не ближе 80 см друг к другу, чтобы встроенные RFID-считыватели не влияли друг на друга; от внешних считывателей и источников помех — не ближе 1 м, кабели — не ближе 30 см от источников помех; пересечение с силовыми кабелями только под прямым углом. На металлической поверхности дальность чтения карты падает.
- Зачищенные концы кабеля — не длиннее 5 мм, чтобы не было замыканий. Перед монтажом осмотрите сканер, плату и корпус на механические повреждения. К монтажу допускают инженеров с допуском по электроустановкам до 1000 В (III группа по электробезопасности), умеющих настраивать сеть и администрировать Windows.
- Перемычки на плате: IPRST сбрасывает сетевые настройки на заводские — замкнуть пинцетом и ждать, пока светодиоды Link и Activity на разъёме Ethernet погаснут, затем разомкнуть. BOOT переводит контроллер в режим bootloader для восстановления встроенного ПО: замкнуть при выключенном питании, включить питание, разомкнуть; мигающий зелёный светодиод на лицевой панели — признак режима BOOT. Для настройки по USB есть разъём Mini USB и ПО BioSmart manager.
- Проверка после монтажа: светодиодный индикатор мигает синим (ожидание отпечатка или карты); при касании пальцем или поднесении карты — двойной короткий сигнал и красный индикатор.
Примеры
Дверь с электромеханическим замком
Замок на встроенное реле, питание замка отдельным источником и шунтирующий диод.
Электромагнитный замок
Подключается к встроенному реле, но в свойствах контроллера в Biosmart-Studio нужно включить инверсию реле.
Вход в сторонний контроллер СКУД
Клеммы WG0 и WG1 отдают код карты или ID сотрудника по Wiegand.
Частые вопросы
Как подключить электромагнитный замок?
К встроенному реле, но с включённой в Biosmart-Studio инверсией реле.
Какие карты читает контроллер?
Зависит от исполнения встроенного считывателя (EM или MF); оно указано на наклейке паспорта и на упаковке. Паспорт (03.2023) приводит в таблице EM-Marine, MIFARE Classic, Classic Mini, Ultralight, Ultralight C и EV1, Plus S, SE, X и EV1, DESFire EV1 и EV2. Какие из них относятся к EM, а какие к MF, в извлечённом тексте не разобрать — по смыслу EM-Marine читает исполнение EM, остальные — MF; проверьте по паспорту.
Какая гарантия и срок службы?
По паспорту 03.2023: гарантия 2 года на всё, кроме ёмкостного сканера (на него 1 год), считая с даты продажи; назначенный срок службы и хранения 10 лет; наработка на отказ 10 000 часов. В паспорте 01.2026 гарантия — 2 года на устройство.
Чем 5M-E отличается от 5M-O?
Сканером и температурой: E — ёмкостный с подогревом, от –40°С; O — оптический, от 0°С.
Нюансы и грабли
- Ёмкость отпечатков в документах расходится: паспорт (HW.012.P.30, 01.2026) и РЭ (HW.012.M.9, 01.2026) контроллера 5M дают 9500 шаблонов, паспорт BioSmart 5M (версия 012.27, 03.2023) — 1000. В обоих числа RFID-кодов 1000, событий 25 000. Вероятно, 1000 относится к более ранней версии; число в карточке — по документам 2026 г., для своей поставки сверьте с паспортом из коробки.
- Длины кабелей расходятся: РЭ рекомендует до 15 м на питание, 20 м на замок, 10 м на дискретные входы и 20 м на Wiegand, а инструкция по монтажу для платы build 2.1 — по 2 м на питание, замок, IN/IN+ и WG0/WG1 (Ethernet — те же 100 м, питание и замок — двужильный кабель сечением не менее 0,75 мм2). Для проекта берите короткий вариант, длиннее — только после проверки на объекте.
- Шунтирующий диод на реле обязателен: РЭ рекомендует 1N4007 или аналог.
- Питание замка — от внешнего источника; один источник на замок и контроллер использовать не рекомендуется.
- Скрутка для удлинения кабелей не допускается — только пайка или обжим.
- Wiegand длиннее 50–70 м лучше вести экранированным кабелем; тип данных и число бит настраивают и на 5M, и на стороннем контроллере.
- Все работы — при отключенном питании; корпус контроллера должен быть заземлён, нужна молниезащита.
- Подключение устройств — только при отключенном питании.
