BS-RD — считыватель RFID-карт для контроллеров BioSmart и Wiegand

Настенный считыватель карт EM-Marine или MIFARE с выходами RS-485 и Wiegand. Работает с BioSmart Prox-E, UniPass и с любым контроллером с Wiegand.

Модели семейства

BS-RD-EMЧитает карты формата EM-Marine.

Карты	EM-Marine
Интерфейсы	RS-485, Wiegand
Скорость с Prox-E	115200 бит/с
Питание	12 ± 15%, не более 150 мА
Индикация	зуммер и двухцветный светодиод
Габариты	109х49х26 мм, масса нетто 62 г
Температура	от 0 до +50°С
Влажность	не более 70% при 25°С

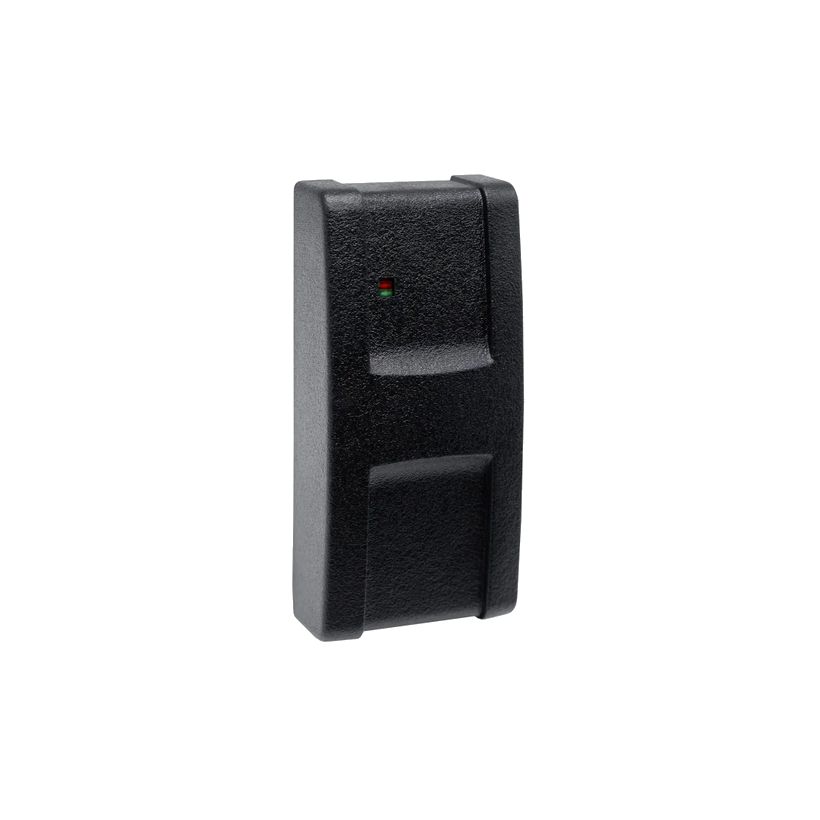

BS-RD-MFЧитает карты MIFARE Classic и MIFARE DESFire EV1.

Карты	MIFARE Classic, MIFARE DESFire EV1
Интерфейсы	RS-485, Wiegand
Скорость с Prox-E	115200 бит/с
Питание	12 ± 15%, не более 150 мА
Индикация	зуммер и двухцветный светодиод
Габариты	109х49х26 мм, масса нетто 62 г
Температура	от 0 до +50°С
Влажность	не более 70% при 25°С

Считанный код карты передаётся контроллеру, который решает вопрос доступа и управляет звуком и светодиодами считывателя.
По умолчанию красный — ожидание карты или отказ, зелёный — успешная идентификация.
Клеммы: 485-/485+, D0/D1 (Wiegand), SPK/GRN/RED (внешнее управление индикацией), +12V/GND.
Адрес на шине RS-485 (0–3) задаётся двумя ползунками переключателя K2; перемычка K1 включает встроенный терминальный резистор.

Снять заднюю крышку (винт снизу), закрепить её крепежом из комплекта, завести кабели в отверстие, подключить питание и контроллер, надеть корпус.
Расстояние до соседних считывателей — не менее 20–30 см, иначе взаимные помехи.
Рекомендуемые длины: питание 20 м (сечение 0,2 мм2); RS-485 500 м (кабель RS-485, не менее 0,4 мм2); Wiegand 20 м (до 100 м витой парой FTP с заземлённым экраном).
Оставить запас кабеля, чтобы отвести считыватель от стены и добраться до переключателя.
Наконечники НШВИ на все жилы; пересечение с силовыми кабелями — под прямым углом.

Дверь на вход и выход с Prox-E

Считыватель по RS-485 к контроллеру Prox-E (Prox-E-EX); к одному контроллеру — не более 4 считывателей.

Сторонняя СКУД

Wiegand-выходы D0 и D1 к любому контроллеру с Wiegand.

Сколько считывателей на один контроллер Prox-E?

Не более 4 по RS-485 (шина).

Какие карты читает?

BS-RD-EM — EM-Marine, BS-RD-MF — MIFARE Classic и DESFire EV1.

Общие провода GND устройств на RS-485 нужно соединить, иначе возможна потеря связи.
Если линия RS-485 длиннее 150 м, терминальные резисторы ставятся на обоих концах (перемычка K1 на считывателе).
У каждого считывателя на шине должен быть свой адрес; ползунки K2 переключать только при снятом питании.
Несколько считывателей на питании контроллера повышают его ток — проверить мощность источника.
Скрутка проводов не рекомендуется, удлинять пайкой или обжимом; монтаж — при отключенном питании и не в грозу.
