BioSmart Mini-E / Mini-O — считыватели отпечатка пальца и RFID для Prox-E

Компактные считыватели отпечатка пальца и RFID-карт по RS-485. Mini-E — врезной, ёмкостный сканер, до −40 °C. Mini-O — накладной, оптический сканер, для отапливаемых помещений.

Биометрические считыватели BioSmart Mini-E и Mini-O

Модели семейства

BioSmart Mini-EВрезной корпус, ёмкостный сканер, схема подогрева и защитное покрытие плат; для неотапливаемых сухих помещений.

Сканер	ёмкостный
Карты	EM-Marine
Питание	12 ± 15%, не более 0,5 А
Корпус	пластик, врезной, 86 х 86 х 38 мм
Масса нетто	104 г
Температура	от -40°С до +50°С
Влажность	не более 70% при 25 °С

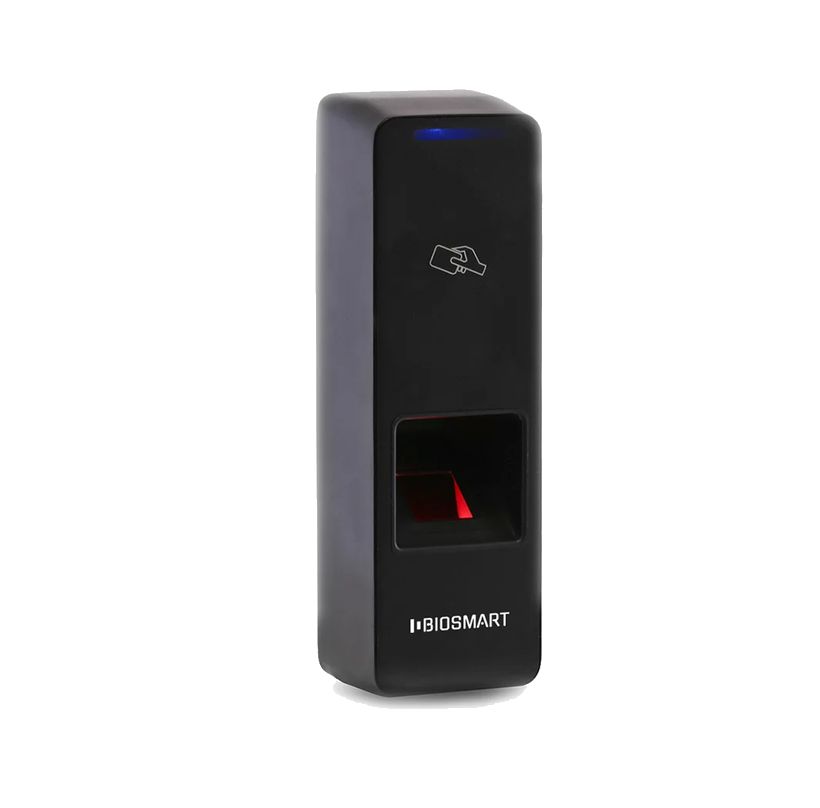

BioSmart Mini-OНакладной металлопластиковый корпус, оптический сканер, датчик вскрытия; исполнения EM и MF.

Сканер	оптический
Карты	EM-Marine (EM) или семейство MIFARE (MF)
Питание	12 ± 15%, не более 0,2 А
Корпус	металл, пластик, накладной, 160 x 49 x 44 мм
Масса нетто	257 г
Температура	от 0 до +50°С
Влажность	70% при 25 °С

Как это работает и подключается

Считыватель работает под управлением контроллера Prox-E или Prox-E-EX: сканирует палец или читает карту, данные уходят контроллеру, он сравнивает с базой и решает по доступу.
Контакты платы: +485, -485, +12V, -12V (GND). Адрес на шине RS-485 (0–3) — ползунки ADD0 и ADD1, MODE не используется, движковый переключатель 485_T включает терминальный резистор.
Перемычка BOOT восстанавливает встроенное ПО: замкнуть при выключенном питании, включить, через две секунды разомкнуть.

Монтаж

Рекомендуемая высота — 120–150 см от пола.
Mini-O: снять заднюю крышку (винт снизу), закрепить её на поверхности, заземлить корпус кабелем на обжимную клемму, подключить питание и контроллер, надеть корпус.
Mini-E: снять лицевую панель (под ней крепёжные отверстия), подготовить отверстие в поверхности с запасом места сзади под кабели, закрепить кронштейном врезным, дюбелями 8х60 и саморезами 4,2х76 из комплекта, вернуть панель.
Рекомендуемые длины: питание 20 м (сечение 0,2 мм2); RS-485 500 м (кабель RS-485 не менее 0,4 мм2).
Наконечники НШВИ на все жилы; сигнальные кабели с силовыми пересекать под прямым углом.

Примеры

Вход с Prox-E

Считыватель по RS-485 передаёт отпечаток или код карты на контроллер Prox-E (Prox-E-EX); к одному контроллеру — не более 4 считывателей BioSmart.

Улица или холодный тамбур

Mini-E со схемой подогрева работает до минус 40 °С в сухих неотапливаемых помещениях.

Частые вопросы

Чем отличаются Mini-E и Mini-O?

Mini-E — врезной, ёмкостный сканер, карты EM-Marine, от -40 °С; Mini-O — накладной, оптический сканер, исполнения EM и MF, от 0 °С.

С каким контроллером работают?

С BioSmart Prox-E и Prox-E-EX.

Нюансы и грабли

Общие провода GND устройств на RS-485 должны быть соединены, иначе возможна потеря связи.
Линия RS-485 длиннее 150 м — терминальные резисторы на обоих концах (переключатель 485_T).
У каждого считывателя на шине свой адрес; переключатели трогать только при снятом питании.
Не соединять провода скруткой; монтаж и подключение — при отключенном питании и не в грозу, с молниезащитой.
Mini-O рассчитан на отапливаемые и/или кондиционируемые помещения (до 0 °С), не на холод.
