BioSmart PalmJet 2 / BOX / BOX-T — считыватели вен ладони с PoE для UniPass Pro 2
Второе поколение бесконтактных считывателей вен ладони: питание только по PoE, RFID, NFC и BLE. PalmJet 2 — врезной, BOX — накладной, BOX-T — с датчиком температуры.
Модели семейства
BioSmart PalmJet 2Врезной, для стены, стойки или турникета (комплект с кронштейном и локерами).
| Габариты | 137 х 134 х 35 мм без монтажных элементов, масса не более 650 г |
| Температура | от – 40 °С до + 50 °С |
| Защита | IP54 |
| Сканер | вен ладони, оптический инфракрасный, расстояние ладони от сканера от 4 до 9 см |
| FAR | 10⁻⁵…10⁻⁸ (расчётное); при FAR 10⁻⁸ FRR не более 1,3% на базе 10 000 человек |
| Карты | EM-Marine, MIFARE Classic/ID/Ultralight/Plus/DESFire EV1; NFC и BLE через приложение BioSmart ID |
| Интерфейс | Ethernet 100BASE-TX |
| Питание | PoE IEEE 802.3af Class 3 |
| Индикация | зуммер, светодиод RGB, полифонический динамик |

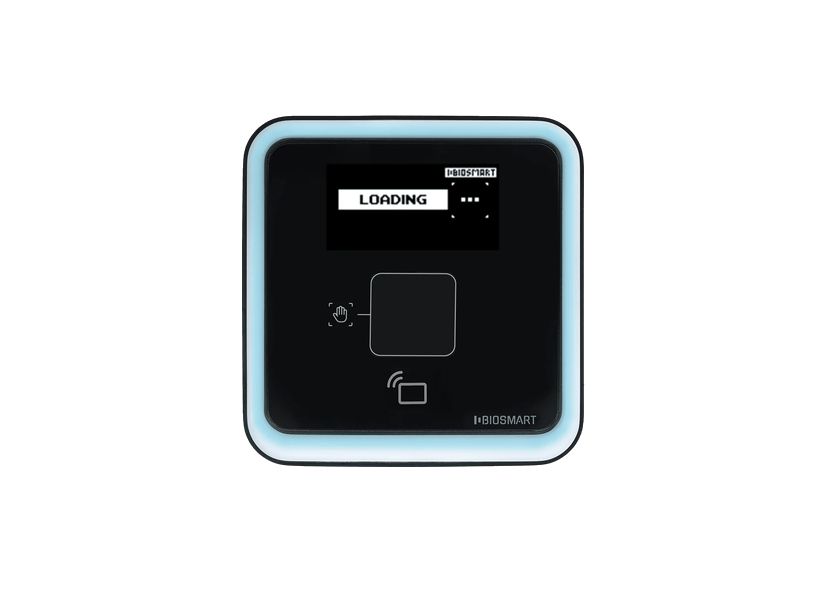

BioSmart PalmJet 2 BOXНакладной корпус с монтажной пластиной.
| Габариты | 137 х 134 х 35 мм без монтажных элементов, масса не более 650 г |
| Температура | от – 40 °С до + 50 °С |
| Защита | IP54 |
| Сканер | вен ладони, оптический инфракрасный, расстояние ладони от сканера от 4 до 9 см |
| FAR | 10⁻⁵…10⁻⁸ (расчётное); при FAR 10⁻⁸ FRR не более 1,3% на базе 10 000 человек |
| Карты | EM-Marine, MIFARE Classic/ID/Ultralight/Plus/DESFire EV1; NFC и BLE через приложение BioSmart ID |
| Интерфейс | Ethernet 100BASE-TX |
| Питание | PoE IEEE 802.3af Class 3 |
| Индикация | зуммер, светодиод RGB, полифонический динамик |
BioSmart PalmJet 2 BOX-TНакладной корпус с датчиком температуры.
| Габариты | 180 х 140 х 38 мм без монтажных элементов, масса не более 760 г |
| Температура | от +15 °С до +35 °С |
| Защита | IP20 |
| Сканер | вен ладони, оптический инфракрасный, расстояние ладони от сканера от 4 до 9 см |
| FAR | 10⁻⁵…10⁻⁸ (расчётное); при FAR 10⁻⁸ FRR не более 1,3% на базе 10 000 человек |
| Карты | EM-Marine, MIFARE Classic/ID/Ultralight/Plus/DESFire EV1; NFC и BLE через приложение BioSmart ID |
| Интерфейс | Ethernet 100BASE-TX |
| Питание | PoE IEEE 802.3af Class 3 |
| Индикация | зуммер, светодиод RGB, полифонический динамик |
Как это работает и подключается
- Сканирует вены ладони и читает коды RFID-меток, передаёт данные на контроллер UniPass Pro 2.
- Питание — от PoE контроллера UniPass Pro 2 или от отдельного PoE-инжектора IEEE 802.3af Class 3.
- Сеть: заводской адрес динамический; при подключении к UniPass Pro 2 сетевые настройки не нужны. Сменить адрес можно утилитой IP CHANGER.
Монтаж
- Врезной: отверстие 145 х 142 мм глубиной не менее 42 мм под монтажный кронштейн, локеры по схеме, считыватель в кронштейн и винтами.
- Накладной: снять заднюю крышку (винт сверху), закрепить монтажную пластину дюбелями, считыватель вставить в нижний выступ пластины и зафиксировать винтом сверху.
- На кронштейн VESA 75 х 75 мм (и 100 х 100 мм через монтажную пластину).
- Ethernet до 100 м (четыре витые пары не ниже 5 категории).
Примеры
Вертикальный монтаж
На стену или кронштейн VESA, высота 150 см до нижней части считывателя.
Горизонтальный монтаж
На стойку или турникет, высота 110 см.
Частые вопросы
Чем питается?
Только по PoE IEEE 802.3af Class 3.
Можно на улицу?
Варианты PalmJet 2 и BOX — IP54 и до -40 °С; BOX-T — только помещение, IP20.
Нюансы и грабли
- На улице: вертикальная установка (положительный или отрицательный наклон), кабель Ethernet на выходе направлен строго вниз, приклеить стикер-уплотнитель без пузырей, по возможности козырёк.
- Обратный конец кабеля Ethernet — в сухом месте: влага затягивается по кабелю капиллярным эффектом.
- Врезной вариант: логотип BIOSMART внизу при сканировании; учитывать направление движения людей.
- При монтаже накладного на кронштейн придерживать считыватель, пока не зафиксирован.
- Работы — при отключенном питании.
