BioSmart Prox-E / Prox-E-EX — сетевой контроллер для биометрических и RFID-считывателей

Контроллер на 2 реле, 6 входов, до 4 считывателей по RS-485 и 2 по Wiegand. Prox-E — пластик на стену или DIN, Prox-E-EX — металлический шкаф с блоком питания 220 В.

Модели семейства

BioSmart Prox-EПластиковый корпус для стены или DIN-рейки, питание постоянным током.

Питание	DC 12 В 0,25 А
Корпус	пластик, 145 х 101 х 41 мм
Температура	от -40°С до +50°С
Кодов RFID-карт	до 20 000
События	до 100 000
Интерфейс с компьютером	Ethernet 100BASE-TX
Считыватели	4 биометрических; Wiegand, RS-485
Wiegand	вход 2, выход 1; форматы входа 26/32/34/37/40/42/48/58/64, выхода 26/32
Дискретные входы / выходы	6 / 2 (выход Wiegand можно использовать как дискретный)
Реле	2, DC 24 В 7 A, НО и НЗ

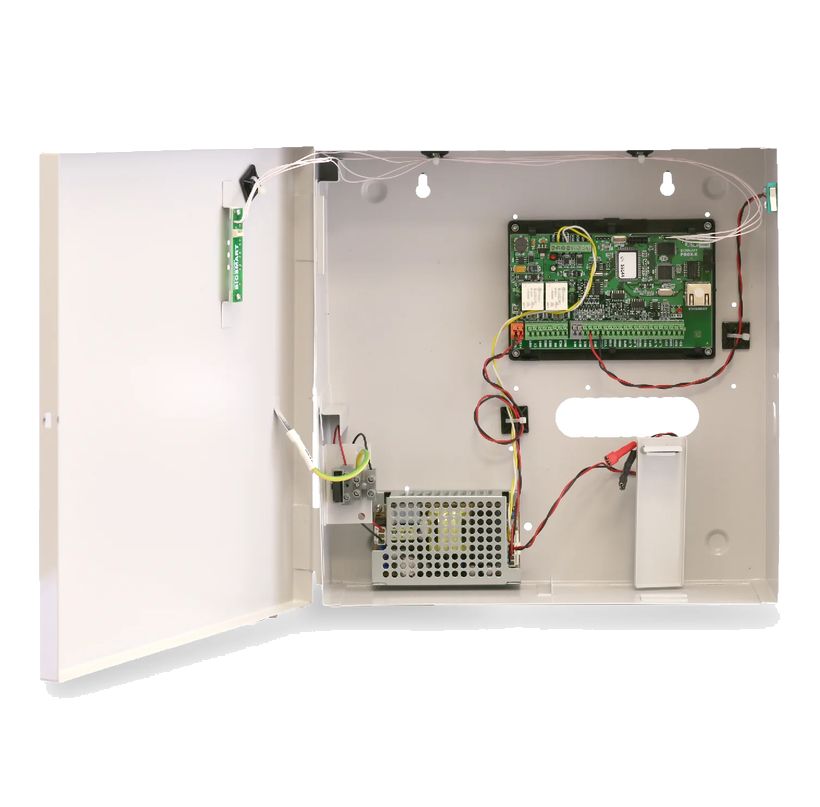

BioSmart Prox-E-EXМеталлический корпус с блоком питания от сети 220 В, крепления и контакты для аккумулятора.

Питание	AC 220 В 0,5 А
Корпус	металл, 314 х 311 х 104 мм
Температура	от -20°С до +50°С
Кодов RFID-карт	до 20 000
События	до 100 000
Интерфейс с компьютером	Ethernet 100BASE-TX
Считыватели	4 биометрических; Wiegand, RS-485
Wiegand	вход 2, выход 1; форматы входа 26/32/34/37/40/42/48/58/64, выхода 26/32
Дискретные входы / выходы	6 / 2 (выход Wiegand можно использовать как дискретный)
Реле	2, DC 24 В 7 A, НО и НЗ

Как это работает и подключается

Контроллер сравнивает данные считывателей с базой пользователей и включает реле по заданным настройкам; идентификация по отпечаткам пальцев и RFID-картам.
IP-адрес по умолчанию 172.25.110.71.
Prox-E-EX может работать с аккумулятором 1207 (12 В, 7 А·ч), в комплект он не входит; к EX можно подключить датчики вскрытия крышки, наличия питания и разряда батареи.

Монтаж

Prox-E: снять крышку (винт сверху), выломать заглушки под кабели, монтировать на стену крепежом из комплекта либо на DIN-рейку — зажим на край рейки, прижать до щелчка.
Prox-E-EX: кабели заводят через отверстие на задней стенке или боковые (заглушки удалить).
Рекомендуемые длины: Ethernet 100 м; питание 14 м (сечение 0,2 мм2); замок 20 м (не менее 2х1 мм2); дискретные входы 10 м; Wiegand 20 м (до 100 м витой парой FTP с заземлённым экраном); RS-485 500 м.
Электромагнитный замок — реле C1/NC1 или C2/NC2; электромеханический — C1/NO1 или C2/NO2; диод 1N4007 из комплекта на обратный ток.
Ethernet обжимают по TIA/EIA-568-B.

Примеры

Дверь с биометрическим считывателем

К Prox-E по RS-485 подключаются Mini-O, Mini-E, WR-10, BS-RD; максимум 4 считывателя BioSmart на шине.

Сторонние Wiegand-считыватели

До 2 считывателей по Wiegand; для их звука и светодиодов есть выходы SP0/SP1, L_G0/L_G1, L_R0/L_R1.

Расширение реле

Через БУР BioSmart по RS-485 (все три адресных переключателя БУР в положении Off).

Частые вопросы

Чем отличаются Prox-E и Prox-E-EX?

Корпусом и питанием: Prox-E — пластик, DC 12 В; Prox-E-EX — металлический шкаф со встроенным блоком питания от сети 220 В и местом под аккумулятор.

Сколько считывателей?

До 4 биометрических по RS-485 (шина) и до 2 по Wiegand.

Нюансы и грабли

Перемычка K4 (K5) зависит от питания замка: если у замка есть внешний источник — её снимают, чтобы на контакты реле не шло питание контроллера; если замок питается от контроллера (без внешнего источника) — устанавливают.
Маркировка «+» и «–» на выходах RS-485 контроллера нанесена неверно; схема подключения к БУР в РЭ выполнена с учётом этой ошибки.
Линия RS-485 длиннее 100 м — терминальные резисторы на обоих концах; в контроллере терминальный резистор уже встроен.
Общие провода GND устройств на RS-485 нужно соединить.
Для датчика с открытым коллектором на входе нужен резистор 470 Ом между IN и IN+ (в комплект не входит).
Питание замков — не от источника контроллера.
Prox-E-EX монтирует и подключает персонал с группой по электробезопасности не ниже III (до 1000 В); при подключении аккумулятора сначала батарея к блоку питания, потом блок к сети.
