BioSmart PV-WTC — терминал вен ладони: СКУД и учёт времени, IP65

Автономный терминал с дисплеем и клавиатурой: вены ладони, RFID-карты и смартфоны. Ethernet и PoE, реле, Wiegand, RS-485, IP65. Исполнение EM-L — только для учёта времени.

Модели семейства

BioSmart PV-WTC (EM, MF, MFR)Терминал для СКУД и учёта времени; исполнения по встроенному считывателю: EM, MF, MFR (MFR — с NFC для смартфонов).

Сканер	вен ладони, оптический, инфракрасный
Шаблонов вен	20 000 (идентификация 1:N), 300 000 (верификация 1:1)
Время идентификации	менее 2 секунд (1:1000, локально), менее 3,5 секунд (1:10000, серверно)
RFID-карт / событий	1 000 000 / 10 000 000
FAR	10⁻⁵…10⁻⁷ (расчётное); FRR 6% при FAR 10⁻⁷ на базе 3000 человек
Питание	DC 12 В 1 А или PoE IEEE 802.3af class 3
Габариты	225 х 160 х 145 мм, масса нетто 860 г
Температура	от 0°С до +50°С
Защита	IP65
Интерфейсы и реле	Ethernet 100BASE-TX, RS-485, Wiegand Out 26/32, USB; 1 реле DC 12 В 1 А, нормально разомкнутое

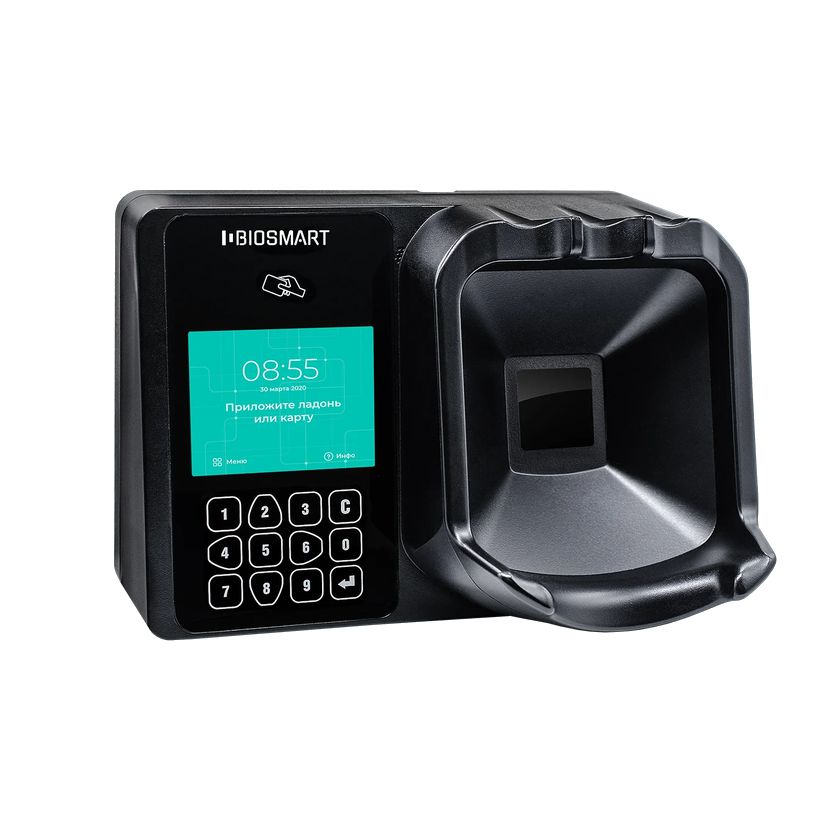

BioSmart PV-WTC-EM-LТолько учёт рабочего времени; подключение сторонних устройств конструкцией не допускается.

Отличие	нет реле, входов и интерфейсов для внешних устройств; шунтирующий диод не входит в комплект
Питание	PoE через Ethernet либо клеммы X9 от источника 12 В
Идентификаторы	вены ладони, RFID-карты EM-Marine (смартфоны — только исполнение MFR)
Интерфейс с компьютером	Ethernet 100BASE-TX
Назначение	только учёт рабочего времени

Как это работает и подключается

Идентификация по рисунку вен ладони, бесконтактным RFID-картам и смартфонам (NFC в исполнении MFR; для Android нужно приложение Biosmart ID).
Есть датчики вскрытия корпуса и отрыва от стены, дисплей и клавиатура, поддержка SNMP и NTP.
IP-адрес по умолчанию 172.25.110.71.
Работает в локальном режиме или в режиме серверной идентификации.

Монтаж

Только вертикальная поверхность на высоте 150–170 см от пола, подход к терминалу свободный: неудобное положение руки искажает рисунок вен и повышает ошибки.
Регистрировать по 4 шаблона каждой ладони (8 на сотрудника) с качеством шаблонов 60–70 и выше.
Порядок: снять монтажную пластину, закрепить на стене, завести кабели, снять заднюю крышку, подключить, закрыть крышку, повесить терминал на пластину и зафиксировать винтами снизу, снять защитную плёнку с клавиатуры и экрана.
Для IP65: питание и Ethernet — одним кабелем UTP через гермоввод (питание от PoE-инжектора), обжимать кабель после протягивания через гермоввод, крышка плотно на уплотнительной резинке, винты затягивать поочерёдно; корпус без трещин и сколов.
Рекомендуемые длины: Ethernet и PoE 100 м; питание 12 В 8 м (ШВВП 0,5 мм2); замок 20 м; дискретные входы 10 м; Wiegand 20 м (до 100 м витой парой FTP с заземлённым экраном); RS-485 500 м.
Диод 1N4007 (в комплекте) на реле, питание замка — от отдельного источника.

Примеры

Автономный терминал на проходной

Реле открывает электромеханический замок; электромагнитный замок — только через БУР BioSmart.

Сторонняя СКУД

Wiegand Out передаёт данные в чужой контроллер.

Учёт времени

Исполнение EM-L — только фиксация прихода/ухода.

Дополнительные устройства

Возможно подключение БУР BioSmart, алкотестера Динго В-02, устройства измерения температуры Thermoscan H.

Частые вопросы

Чем питается?

12 В (DC 12 В 1 А) либо по PoE IEEE 802.3af class 3 через Ethernet.

Подойдёт ли EM-L для управления доступом?

Нет, только для учёта рабочего времени.

Нюансы и грабли

Электромагнитным замком терминал управляет только через БУР BioSmart — реле нормально разомкнутое.
Один источник на замок и терминал использовать не рекомендуется.
Совместное применение датчика прохода и кнопки выхода — только через БУР BioSmart.
Если IP65 не нужен, гермоввод можно снять — но тогда обжим кабеля делают без протягивания через крышку.
EM-L не подходит для СКУД: сторонние устройства подключать нельзя.
Скрутка запрещена, удлинять пайкой или обжимом; не в грозу, при снятом питании, нужна молниезащита.
