BioSmart Quasar 7 — терминал лица и вен ладони с 7" дисплеем
Терминал с 3D-камерой, антиспуфингом и сенсорным экраном 7". Лицо, RFID-карты, смартфоны; в исполнениях PV — ещё и вены ладони, в -T — датчик температуры.
Модели семейства
BioSmart Quasar 7-MFRЛицо, RFID-карта, смартфон.
| Идентификаторы | лицо, RFID-карта |
| Пользователи | 25 000 (идентификация 1:N), 100 000 (верификация 1:1) |
| Шаблонов лица / событий | 1 000 000 / 100 000 |
| FAR | 10⁻⁶…10⁻⁸ (расчётное) |
| Интерфейсы | Ethernet, Wi-Fi IEEE 802.11, USB 2.0, RS-485, Wiegand (один двунаправленный) |
| Реле | 1, DC 30 В 2 A, НО и НЗ |
| Дискретные входы | 2, до 12 В |
| Дисплей | сенсорный ёмкостный, 7" |
| Питание | DC 12 В 2 А или PoE IEEE 802.3at class 4 (25 Вт) |
| Габариты, масса, температура, IP | два варианта: 280 х 140 х 40 мм, 1,5 кг, от -10 °С до +50 °С, IP54 — и 318 х 140 х 40 мм, 1,8 кг, от +15 °С до +35 °С, IP20; какой вариант к какому исполнению, в извлечённой таблице не читается |
BioSmart Quasar 7 PV-MFRТо же плюс сканер вен ладони.
| Идентификаторы | лицо, RFID-карта, вены ладони |
| Пользователи | 25 000 (идентификация 1:N), 100 000 (верификация 1:1) |
| Шаблонов лица / событий | 1 000 000 / 100 000 |
| FAR | 10⁻⁶…10⁻⁸ (расчётное) |
| Интерфейсы | Ethernet, Wi-Fi IEEE 802.11, USB 2.0, RS-485, Wiegand (один двунаправленный) |
| Реле | 1, DC 30 В 2 A, НО и НЗ |
| Дискретные входы | 2, до 12 В |
| Дисплей | сенсорный ёмкостный, 7" |
| Питание | DC 12 В 2 А или PoE IEEE 802.3at class 4 (25 Вт) |
| Габариты, масса, температура, IP | два варианта: 280 х 140 х 40 мм, 1,5 кг, от -10 °С до +50 °С, IP54 — и 318 х 140 х 40 мм, 1,8 кг, от +15 °С до +35 °С, IP20; какой вариант к какому исполнению, в извлечённой таблице не читается |

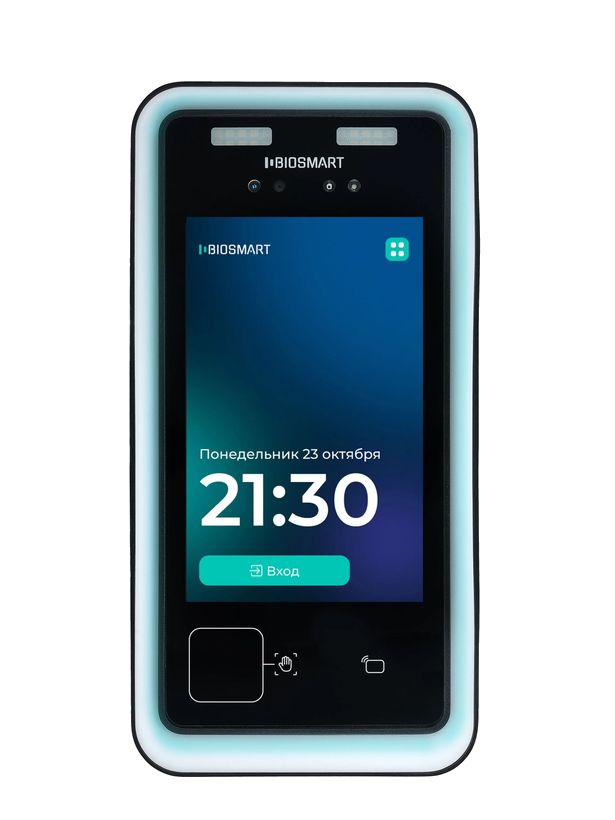

BioSmart Quasar 7-MFR-TКак MFR, с датчиком измерения температуры.
| Идентификаторы | лицо, RFID-карта; датчик температуры |
| Пользователи | 25 000 (идентификация 1:N), 100 000 (верификация 1:1) |
| Шаблонов лица / событий | 1 000 000 / 100 000 |
| FAR | 10⁻⁶…10⁻⁸ (расчётное) |
| Интерфейсы | Ethernet, Wi-Fi IEEE 802.11, USB 2.0, RS-485, Wiegand (один двунаправленный) |
| Реле | 1, DC 30 В 2 A, НО и НЗ |
| Дискретные входы | 2, до 12 В |
| Дисплей | сенсорный ёмкостный, 7" |
| Питание | DC 12 В 2 А или PoE IEEE 802.3at class 4 (25 Вт) |
| Габариты, масса, температура, IP | два варианта: 280 х 140 х 40 мм, 1,5 кг, от -10 °С до +50 °С, IP54 — и 318 х 140 х 40 мм, 1,8 кг, от +15 °С до +35 °С, IP20; какой вариант к какому исполнению, в извлечённой таблице не читается |
BioSmart Quasar 7 PV-MFR-TЛицо, RFID-карта, вены ладони и датчик температуры.
| Идентификаторы | лицо, RFID-карта, вены ладони; датчик температуры |
| Пользователи | 25 000 (идентификация 1:N), 100 000 (верификация 1:1) |
| Шаблонов лица / событий | 1 000 000 / 100 000 |
| FAR | 10⁻⁶…10⁻⁸ (расчётное) |
| Интерфейсы | Ethernet, Wi-Fi IEEE 802.11, USB 2.0, RS-485, Wiegand (один двунаправленный) |
| Реле | 1, DC 30 В 2 A, НО и НЗ |
| Дискретные входы | 2, до 12 В |
| Дисплей | сенсорный ёмкостный, 7" |
| Питание | DC 12 В 2 А или PoE IEEE 802.3at class 4 (25 Вт) |
| Габариты, масса, температура, IP | два варианта: 280 х 140 х 40 мм, 1,5 кг, от -10 °С до +50 °С, IP54 — и 318 х 140 х 40 мм, 1,8 кг, от +15 °С до +35 °С, IP20; какой вариант к какому исполнению, в извлечённой таблице не читается |
Как это работает и подключается
- Идентификация по лицу, вене ладони (PV), RFID-картам и смартфонам с NFC; для Android — приложение Biosmart ID.
- Совместим с Biosmart-Studio версии не ниже 6.1.3.
- PIN-код для входа в меню терминала по паспорту — bioroot.
- Есть датчик вскрытия корпуса и антиспуфинг; встроенный микрофон — опционально.
Монтаж
- Высота установки — 150 см от пола до низа терминала; крепление на кронштейн VESA 75 х 75 мм, лучше наклонно-поворотный.
- Исполнения PV устанавливают под наклоном так, чтобы ладонь прикладывалась параллельно сканеру.
- На улице: вертикально или с положительным наклоном (осадки не должны скапливаться на клеммах), крышка клеммного блока на месте и закреплена винтом, целая оболочка кабеля, обратный конец кабеля в сухом месте, по возможности козырёк.
- Рекомендуемые длины: Ethernet 100 м; питание 12 В 8 м (ШВВП 1 мм2); PoE 100 м; замок 20 м; дискретные входы и выходы 10 м; Wiegand 20 м (до 100 м витой парой FTP с заземлённым экраном); RS-485 500 м.
- Питание — через разъём «-12V+ POWER», рекомендуется источник с заземлением; для PoE — кабель FTP не ниже 5 категории.
- После монтажа снять защитную плёнку с дисплея.
Примеры
Проходная на улице
При соблюдении правил монтажа на улице: наклон не отрицательный, герметизация клеммного блока, козырёк.
Дверь с электромагнитным замком
Замок на встроенное реле (R_C, R_NC), диод VD1.
Терминал с внешним считывателем
По RS-485 (A, B, GND) подключается внешний считыватель.
Частые вопросы
Чем отличаются исполнения?
Наличием сканера вен ладони (PV) и датчика температуры (T).
Подойдёт ли для улицы?
Вариант с IP54 — да, при соблюдении правил монтажа на улице.
Нюансы и грабли
- Влага затягивается в терминал по кабелю за счёт капиллярного эффекта — обратный конец Ethernet должен быть в сухом месте.
- Исполнения с разной температурой и IP: второй вариант рассчитан на от +15 до +35 °С и IP20 — только внутри помещения.
- Один источник питания на замок и терминал использовать нельзя; диод 1N4007 из комплекта на реле.
- Wiegand: DATA0 и DATA1 попарно с GND.
- Скрутка недопустима; монтаж при снятом питании и не в грозу, нужна молниезащита.
