BioSmart UniPass / UniPass-EX — контроллер для считывателей вен ладони PV-WM
Контроллер с двумя портами PoE для считывателей PV-WM, 6 входами, 2 реле, Wiegand и RS-485 (OSDP). UniPass — на стену или DIN, UniPass-EX — металлический шкаф с питанием 220 В.
Модели семейства
BioSmart UniPassПластиково-металлический корпус на стену или DIN-рейку.
| Питание | DC 12 В 3,5 А |
| Габариты | 181 х 126 х 59 мм (с крепёжными фланцами), масса нетто 244 г |
| Температура | от -40 °С до +50 °С |
| Шаблонов ладони | 300 000 (1:1), 20 000 (1:N) |
| RFID-меток / событий | 1 000 000 / 10 000 000 |
| Время идентификации | менее 2 секунд (локально 1:1000), менее 3,5 секунд (серверно 1:10000) |
| FAR | 10⁻⁵…10⁻⁷ (расчётное), FRR не более 6% на базе 3000 человек |
| PoE-выходы для PV-WM | 2, IEEE 802.3af class 3 |
| Интерфейсы | Ethernet 100BASE-TX; Wiegand 26/32 (2 входа / 2 выхода); RS-485 (OSDP), 2 порта; USB 2.0 |
| Реле | 2, DC 24 В 7 А, НО и НЗ |

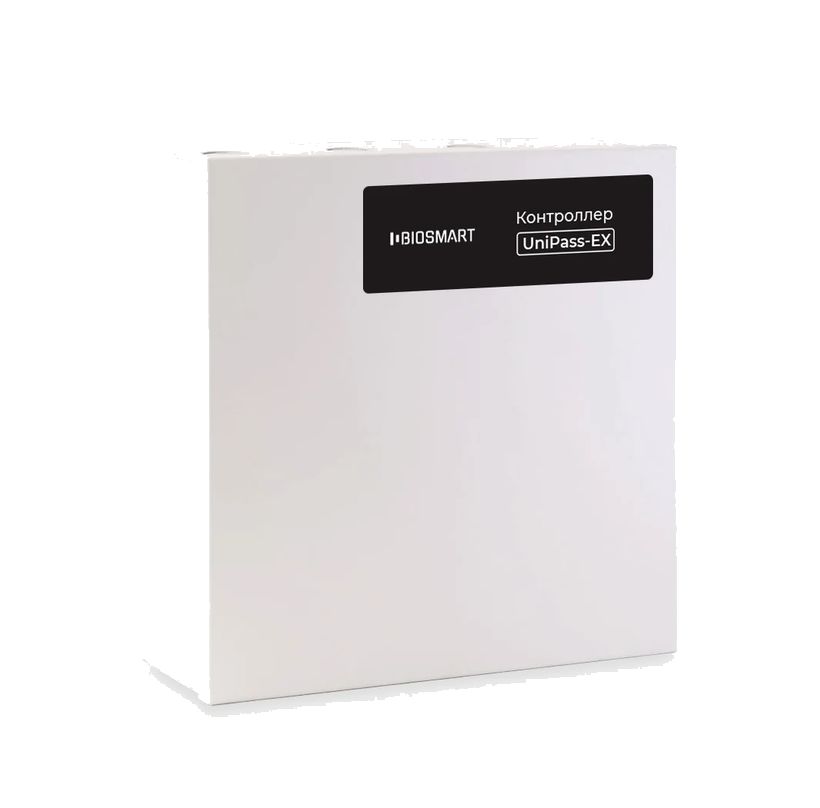

BioSmart UniPass-EXМеталлический корпус с блоком питания от сети, крепления для аккумулятора.
| Питание | AC 220 В 0,5 А (в паспорте — «DC 220 В») |
| Габариты | 314 х 311 х 104 мм, масса нетто 2645 г |
| Температура | от -20 °С до +50 °С |
| Шаблонов ладони | 300 000 (1:1), 20 000 (1:N) |
| RFID-меток / событий | 1 000 000 / 10 000 000 |
| Время идентификации | менее 2 секунд (локально 1:1000), менее 3,5 секунд (серверно 1:10000) |
| FAR | 10⁻⁵…10⁻⁷ (расчётное), FRR не более 6% на базе 3000 человек |
| PoE-выходы для PV-WM | 2, IEEE 802.3af class 3 |
| Интерфейсы | Ethernet 100BASE-TX; Wiegand 26/32 (2 входа / 2 выхода); RS-485 (OSDP), 2 порта; USB 2.0 |
| Реле | 2, DC 24 В 7 А, НО и НЗ |
Как это работает и подключается
- Идентификация по рисунку вен ладоней и RFID-картам; работает с Biosmart-Studio версии не ниже 6.4.0.
- IP-адрес по умолчанию 172.25.110.71.
- К считывателям PV-WM контроллер общается по отдельному изолированному сетевому интерфейсу со своим DHCP-сервером; считыватель подключается на TCP 20023 и сообщает серийный номер.
- По умолчанию в предустановленных рабочих моделях кнопки — на входах IN3 и IN4, датчики прохода — на IN1 и IN2; при необходимости меняются в веб-интерфейсе.
Монтаж
- UniPass на плоскость: фланцы из комплекта в боковые разъёмы, размечают, крепят; на DIN-рейку — верхний зажим на край рейки, нижний прижать до щелчка.
- UniPass-EX: кабели через отверстие на задней стенке или боковые (заглушки удалить). Аккумулятор в комплект не входит.
- Рекомендуемые длины: Ethernet 100 м; питание 5 м (ШВВП 1,5 мм2); связь с PV-WM 100 м (четыре витые пары не ниже 5 категории); замок 20 м; дискретные входы и выходы 10 м; Wiegand 20 м (до 100 м витой парой FTP с заземлённым экраном); RS-485 500 м.
- Электромагнитный замок — на C1/NC1 или C2/NC2, электромеханический — C1/NO1 или C2/NO2; диод 1N4007 из комплекта.
- Кнопки и датчики — на любой из IN1…IN6 и +12V или +5V.
Примеры
Дверь на вен ладони
К контроллеру подключается не более двух считывателей PV-WM; они получают питание по PoE.
Дополнительные считыватели
Wiegand-входы и RS-485 (OSDP) для RFID-считывателей.
Питание с резервом
UniPass-EX с аккумулятором при пропадании сети 220 В переходит на батарею.
Частые вопросы
Чем UniPass-EX отличается от UniPass?
Металлическим корпусом со встроенным блоком питания от сети 220 В, креплением аккумулятора и датчиком открытия крышки.
Сколько PV-WM подключается?
Два: у контроллера два PoE-выхода.
Нюансы и грабли
- UniPass-EX: сначала аккумулятор подключить к блоку питания (коричневый провод — «+», синий — «-»), затем блок к сети.
- UniPass-EX монтирует персонал с группой по электробезопасности не ниже III и допуском до 1000 В.
- Питание замков — от отдельного источника.
- Если линия RS-485 длиннее 100 м — терминальные резисторы на обоих концах.
- DATA0 и DATA1 Wiegand попарно скручены с GND.
- Питание контроллера и считывателей PV-WM подавать одновременно.
