WR-10 / WR-10-BLE — настенный считыватель RFID, NFC и BLE с Wiegand и OSDP

Компактный считыватель 120 x 56 x 18 мм с выходами Wiegand и RS-485 (OSDP), датчиком вскрытия, IP65, до −40 °C. Исполнения EM, MFR, BLE; WR-10-BLE читает смартфоны по NFC и BLE.

Модели семейства

BioSmart WR-10-EMКарты EM-Marine.

Идентификаторы	EM-Marine
Интерфейсы	RS-485 (OSDP), Wiegand 26/32/34/37/40/42/48/64
Питание	DC 12 В 0,5 A
Габариты	120 X 56 X 18 мм, масса нетто 135 г
Температура	от -40 до +50 °С
Защита	IP 65
Корпус	пластик, датчик вскрытия есть

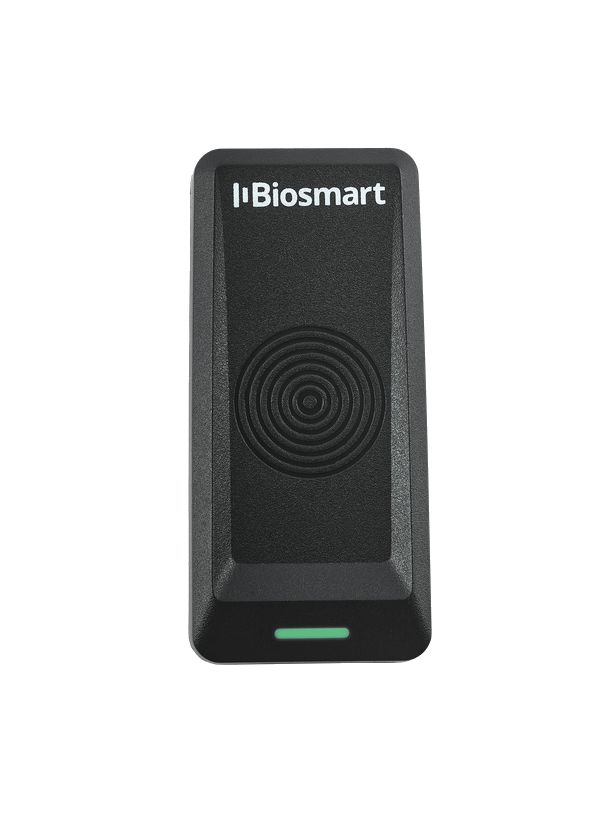

BioSmart WR-10-MFRКарты MIFARE (Classic, ID, Ultralight, Plus, DESFire и др.), смартфоны по NFC.

Идентификаторы	MIFARE; смартфоны NFC
Интерфейсы	RS-485 (OSDP), Wiegand 26/32/34/37/40/42/48/64
Питание	DC 12 В 0,5 A
Габариты	120 X 56 X 18 мм, масса нетто 135 г
Температура	от -40 до +50 °С
Защита	IP 65
Корпус	пластик, датчик вскрытия есть

BioSmart WR-10-BLEКарты MIFARE, смартфоны по NFC и BLE (приложение BioSmart ID, Android и iOS).

Идентификаторы	MIFARE; смартфоны NFC и BLE
Интерфейсы	RS-485 (OSDP), Wiegand 26/32/34/37/40/42/48/64
Питание	DC 12 В 0,5 A
Габариты	120 X 56 X 18 мм, масса нетто 135 г
Температура	от -40 до +50 °С
Защита	IP 65
Корпус	пластик, датчик вскрытия есть

Как это работает и подключается

Провода: красный +12 VDC, чёрный GND, зелёный D0, белый D1, серый Wiegand GND, коричневый RS485-A, голубой RS485-B, жёлтый Speaker, оранжевый Green LED, фиолетовый Red LED.
Движковый переключатель (8 или 10 ползунков): 1–4 — адрес в двоичном виде (4 — младший бит), 5 — протокол RS-485 (OSDP), 6–8 — формат Wiegand (26, 32, 34, 37, 40, 42, 48, 64), 9 — терминирующий резистор, 10 не используется. Переключать только при снятом питании.
Настройка WR-10-BLE — в Biosmart-Studio v6 и мобильным приложением Biosmart Configurator.

Монтаж

Снять заднюю крышку (винт снизу), разметить, закрепить крышку, завести кабели, подключить, выставить ползунки, надеть корпус.
Корпус к задней крышке крепить винтами Torx из комплекта (защита от вскрытия), в комплекте отвёртка Torx.
Не срывать защитную наклейку зуммера — это влагозащита.
Рекомендуемые длины: питание 20 м (сечение 0,2 мм2); RS-485 500 м (не менее 0,4 мм2); Wiegand 20 м (до 100 м витой парой FTP с заземлённым экраном).
Расстояние между считывателями: карты и NFC — не менее 30 см, BLE — не менее 60 см во всех проекциях.
На металле — диэлектрическая проставка (дерево, пластик) не менее 2 см; для BLE от металла не менее 30 см.

Примеры

BioSmart-контроллеры

Для WR-10 РЭ называет Prox-E (-EX); для WR-10-BLE — KeyPass, UniPass, UniPass Pro, UniPass Pro 2, Prox-E (-EX).

Сторонняя СКУД

Любой контроллер с Wiegand или RS-485 (OSDP).

Частые вопросы

Чем WR-10-BLE отличается от WR-10?

Поддержкой BLE (и NFC) для смартфонов; список контроллеров в РЭ шире.

Как задать адрес?

Ползунками 1–4 движкового переключателя.

Нюансы и грабли

Металл, радиопомехи и силовые линии снижают дальность; для BLE у металла может понадобиться настройка RSSI.
Неиспользуемые провода изолировать по отдельности.
Wiegand D0 и D1 и линии A и B — попарно перевить (с GND); провода BEEP, RED, GREEN — к выходам открытый коллектор контроллера.
Скрутка не рекомендуется, монтаж при снятом питании, не в грозу.
В паспортах температура записана с искажением («-400С … +500С»); в РЭ WR-10 указано от -40°C до +50°C.
