Болид (НВП) · устройства грозозащиты слаботочных сигнальных цепей

БЗЛ / БЗЛ исп.01 — защита шлейфов и линий интерфейса от помех и перенапряжений

Врезается в шлейф или линию интерфейса и защищает от ВЧ и импульсных помех, перенапряжений, молний и высокого напряжения при замыкании на силовой кабель. БЗЛ — две линии, БЗЛ исп.01 — одна.

Модели семейства

БЗЛ АЦДР.426475.001защищает 2 линии

Количество защищаемых линий	2
Напряжение защищаемой линии	не более 100 В
Напряжение между каналами	не более 200 В
Ток защищаемой линии	не более 0,1 А
Вносимое сопротивление / ёмкость / индуктивность	не более 5 Ом / 500 пФ / 82 мкГн
Корпус	IP20, класс защиты III, 75×75×46 мм, 0,1 кг
Температура	от минус 40 до +50 °C

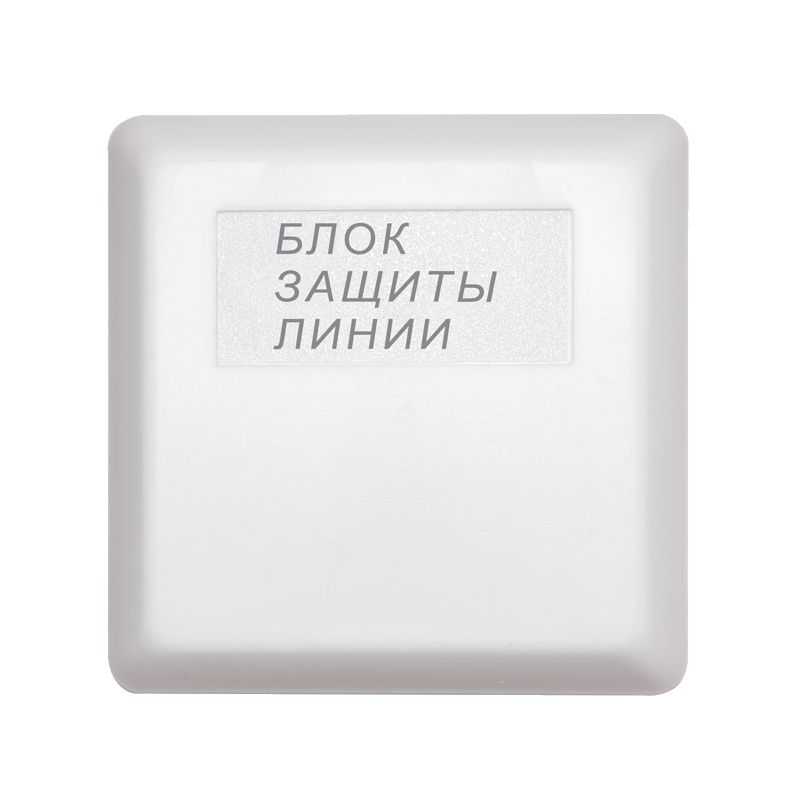

БЗЛ исп.01 АЦДР.426475.001-01защищает 1 линию

Количество защищаемых линий	1
Напряжение защищаемой линии	не более 100 В
Ток защищаемой линии	не более 0,1 А
Вносимое сопротивление / ёмкость / индуктивность	не более 5 Ом / 500 пФ / 82 мкГн
Корпус	IP20, класс защиты III, 75×75×46 мм, 0,1 кг
Температура	от минус 40 до +50 °C

Как это работает и подключается

Применяется в системах связи и охранно-пожарной сигнализации для защиты шлейфов сигнализации, линий интерфейса и подобных слаботочных цепей приборов.
Время технической готовности к работе — 1 с; блок рассчитан на круглосуточный режим работы и является обслуживаемым восстанавливаемым изделием.

Монтаж

Выбор модели по числу линий: БЗЛ защищает 2 линии одновременно, БЗЛ исп.01 — только 1.
Напряжение и ток защищаемой линии не должны превышать 100 В и 0,1 А — параметры самой линии проверяются перед установкой блока.

Примеры

Шлейф сигнализации, выходящий за пределы здания

БЗЛ ставится в разрыв шлейфа или линии интерфейса на границе объекта — гасит наведённые перенапряжения и разряды молний, не внося ослабления сигнала на частоте 18 кГц.

Частые вопросы

Чем БЗЛ отличается от БЗЛ исп.01?

Только числом защищаемых линий: БЗЛ — две линии, БЗЛ исп.01 — одна. Остальные параметры (напряжение, ток, корпус, температура) одинаковые.

Нюансы и грабли

БЗЛ не вносит ослабление сигнала на частоте 18 кГц — это специально оговорено в РЭ, важно для линий, где используется этот диапазон (например, радиоканальные АЛС).
Вносимые блоком сопротивление (до 5 Ом), ёмкость (до 500 пФ) и индуктивность (до 82 мкГн) складываются с параметрами самой линии — учитывать при расчёте длинных линий, где эти цифры уже некритичны сами по себе.

Документация

Болид (НВП) — БЗЛ / БЗЛ исп.01 АЦДР.426475.001 / .001-01, РЭ
