ДИП-34А — адресно-аналоговый дымовой извещатель линии С2000-КДЛ
Круглый дымовой извещатель на линии С2000-КДЛ: ловит отражённое от дыма излучение, передаёт контроллеру аналоговое значение. Четыре исполнения: монтаж, изолятор КЗ, выносная индикация.
Модели семейства
ДИП-34А-03 АЦДР.425232.002-03базовое исполнение, без встроенного изолятора КЗ
| Напряжение питания (ДПЛС) | от 8 до 11 В |
| Ток потребления | не более 0,6 мА |
| Количество на ДПЛС | до 127 извещателей |
| Чувствительность | от 0,05 до 0,2 дБ/м |
| Готовность к работе | не более 60 с |
| Корпус | IP41, диаметр 100 мм, высота 47 мм, масса не более 0,2 кг |
| Температура | от минус 30 до +55 °C |

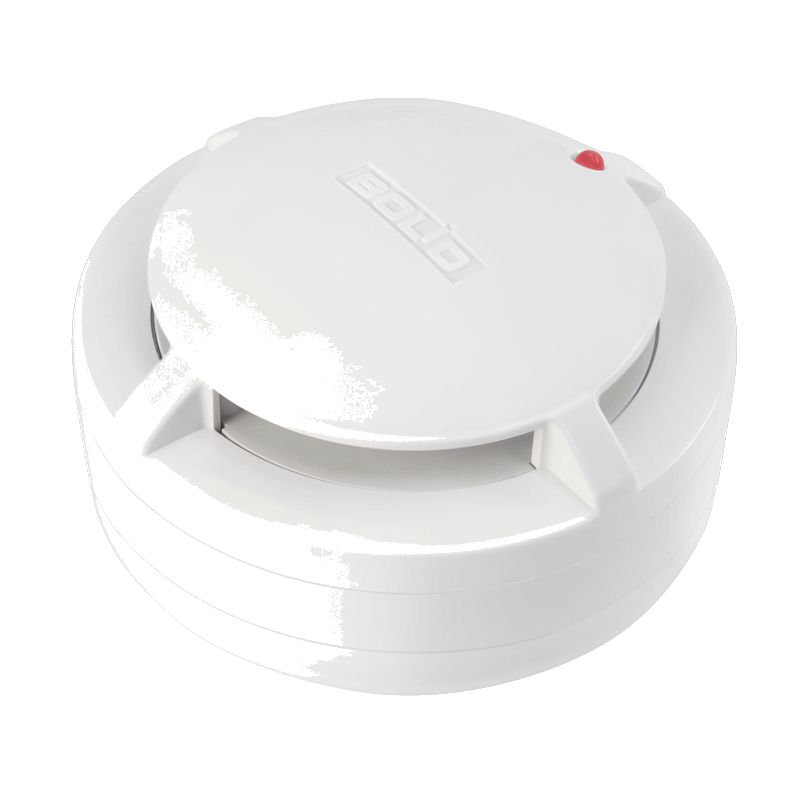

ДИП-34А-03-С АЦДР.425232.002-03-01расширенный диапазон температур, IP зависит от монтажного комплекта
| Напряжение питания (ДПЛС) | от 8 до 11 В |
| Чувствительность | от 0,05 до 0,2 дБ/м |
| Готовность к работе | не более 60 с |
| Степень защиты | IP41 с МК-4, IP43 или IP44 с МК-8 |
| Корпус | диаметр 100 мм, высота 47 мм, масса не более 0,2 кг |
| Температура | от минус 50 до +55 °C |

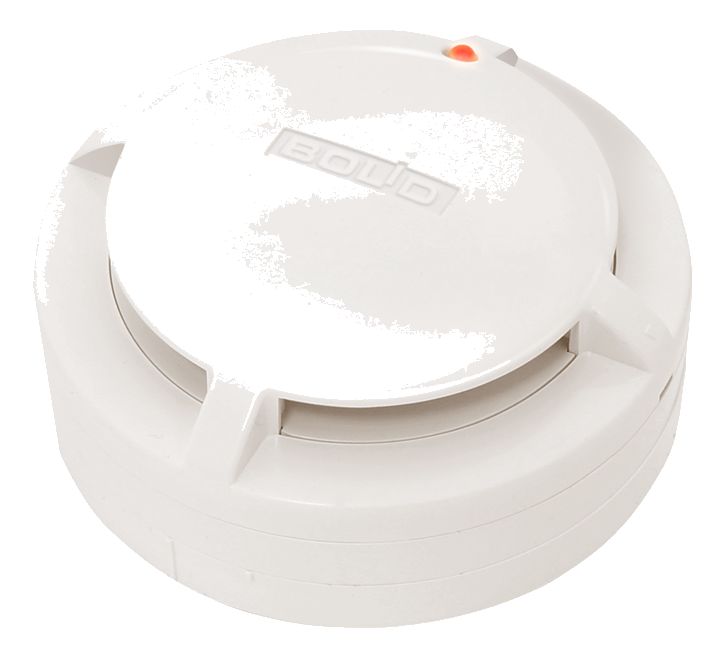

ДИП-34А-04 АЦДР.425232.002-04со встроенным изолятором КЗ (1 шт.)
| Напряжение питания (ДПЛС) | от 8 до 11 В |
| Количество ИКЗ | 1 |
| Чувствительность | от 0,05 до 0,2 дБ/м |
| Готовность к работе | не более 60 с |
| Корпус | IP41, диаметр 100 мм, высота 47 мм, масса не более 0,2 кг |
| Температура | от минус 30 до +55 °C |

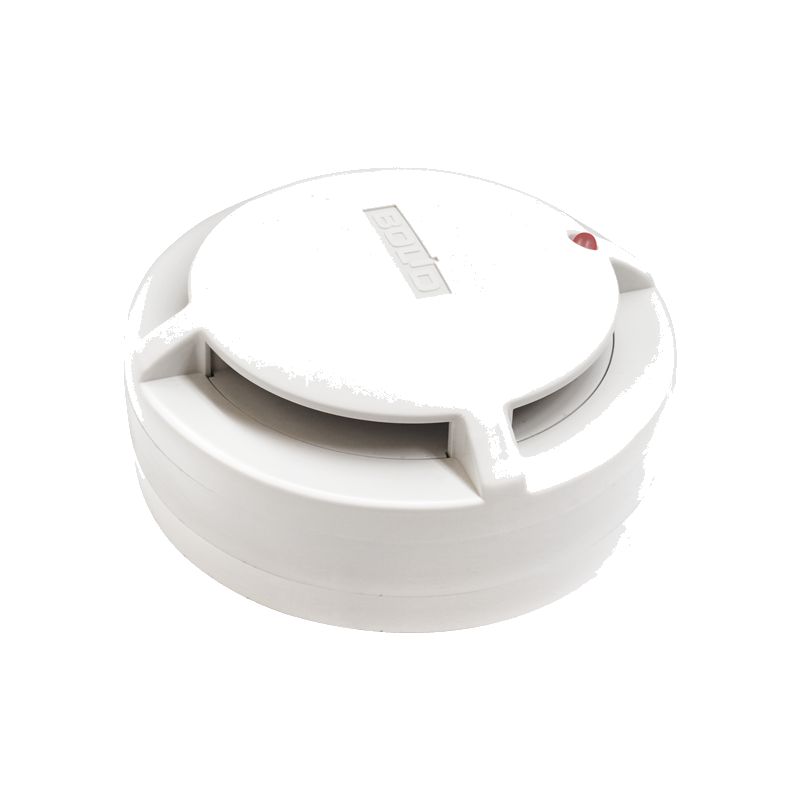

ДИП-34А-05 АЦДР.425232.002-05со встроенным изолятором КЗ и разъёмом под ВУОС
| Напряжение питания (ДПЛС) | от 8 до 11 В |
| Количество ИКЗ | 1 |
| Подключаемых ВУОС | 1 |
| Чувствительность | от 0,05 до 0,2 дБ/м |
| Готовность к работе | не более 60 с |
| Корпус | IP41, диаметр 100 мм, высота 47 мм, масса не более 0,2 кг |
| Температура | от минус 30 до +55 °C |
Как это работает и подключается
- Работает с контроллерами двухпроводной линии связи «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-С» в составе ИСО «Орион», версии ДПЛС ниже v.2.10 у КДЛ и v.1.10 у КДЛ-2И показывают извещатель другим типом.
- Регистрирует отражённое от частиц дыма оптическое излучение и передаёт значение задымлённости по адресной линии контроллеру, который сам формирует сигнал «Пожар».
- -04 и -05 несут встроенный изолятор короткого замыкания (по 1 шт.) — при КЗ на линии за извещателем остальная ДПЛС продолжает работать.
Монтаж
- Высота помещения задаёт максимальный радиус зоны контроля извещателя по СП 484.1311500.2020, табл. 2: до 3,5 м — радиус 6,40 м; 3,5…6,0 м — 6,05 м; 6,0…10,0 м — 5,70 м; 10,0…12,0 м — 5,35 м.
- При невозможности установки на перекрытии допускается монтаж на тросах, стенах, колоннах и других несущих конструкциях (п.6.6.9 СП 484.1311500.2020).
- Для крепления к подвесному потолку — монтажные комплекты «МК-2» или «МК-3» (отдельный заказ); для механической защиты — «Кожух защитный ИП» (отдельный заказ); установка на базу присоединительную — совместить риску извещателя с короткой риской базы и повернуть по часовой стрелке до метки 2; установку и снятие производить при снятом питании.
Примеры
Адресная линия С2000-КДЛ на офисном объекте
ДИП-34А-03 или -04 (с ИКЗ) ставится на подвесной потолок с монтажной базой из комплекта поставки, до 127 извещателей на одну ДПЛС.
Помещение с выносной сигнализацией
ДИП-34А-05 подключает выносное устройство оптической сигнализации (ВУОС) к своему разъёму — удобно, когда сам извещатель не виден дежурному.
Частые вопросы
Чем ДИП-34А-04 отличается от ДИП-34А-03?
У -04 есть встроенный изолятор короткого замыкания (1 шт.), у базового -03 его нет — при проектировании линии с изоляцией КЗ на каждом извещателе нужно брать -04 или -05.
Можно ли подключить выносную индикацию?
Да, но только у ДИП-34А-05 — у него есть разъём для подключения одного ВУОС (выносного устройства оптической сигнализации); у -03, -03-С и -04 такого разъёма РЭ не описывает.
Нюансы и грабли
- Четыре исполнения различаются не «версией», а конкретной функцией: -03 — база без ИКЗ, -03-С — расширенный температурный диапазон (до минус 50 °C) с IP, зависящей от монтажного комплекта (МК-4 даёт IP41, МК-8 — IP43/IP44), -04 — со встроенным изолятором КЗ, -05 — изолятор КЗ плюс разъём под ВУОС; подбирать по проекту, а не «любой ДИП-34А подойдёт».
- При использовании со старыми версиями ПО контроллера (КДЛ ниже v.2.10, КДЛ-2И ниже v.1.10) тип извещателя на индикации отображается иначе — не повод считать извещатель неисправным.
- На одну ДПЛС — не более 127 извещателей суммарно (не по 127 на каждое исполнение).
Документация
- Болид (НВП) — ДИП-34А-03 АЦДР.425232.002-03, РЭ
- Болид (НВП) — ДИП-34А-03-С АЦДР.425232.002-03-01, РЭ
- Болид (НВП) — ДИП-34А-04 АЦДР.425232.002-04, РЭ
- Болид (НВП) — ДИП-34А-05 АЦДР.425232.002-05, РЭ
