ИПР 513-3АМ — ручной адресный извещатель на линии С2000-КДЛ

Кнопка «Пожар» на линии С2000-КДЛ: хранит адрес в энергонезависимой памяти, измеряет напряжение ДПЛС. Исполнения: с изолятором КЗ, IP67 для сырых помещений, -С для широких температур.

Извещатель пожарный ручной адресный «ИПР 513-3АМ»

Модели семейства

ИПР 513-3АМ АЦДР.425211.004базовое адресное исполнение

Напряжение питания (ДПЛС)	от 8 до 11 В
Ток потребления	0,5 мА (ПО ≤1.07) / 0,4 мА (ПО ≥1.20)
Количество на ДПЛС	до 127 ИПР
Готовность к работе	не более 15 с
Корпус	IP40, 95×91×34 мм, масса не более 0,15 кг
Температура	от минус 30 до +55 °C

ИПР 513-3АМ исп.01 АЦДР.425211.004-01со встроенным изолятором КЗ

Напряжение питания (ДПЛС)	от 8 до 11 В
Ток потребления	0,6 мА (ПО ≤1.07) / 0,5 мА (ПО ≥1.20); при сработавшем ИКЗ — не более 3,3 мА
Количество изоляторов КЗ	1
Количество на ДПЛС	до 127 ИПР
Готовность к работе	не более 15 с
Корпус	IP40, 95×91×34 мм
Температура	от минус 30 до +55 °C

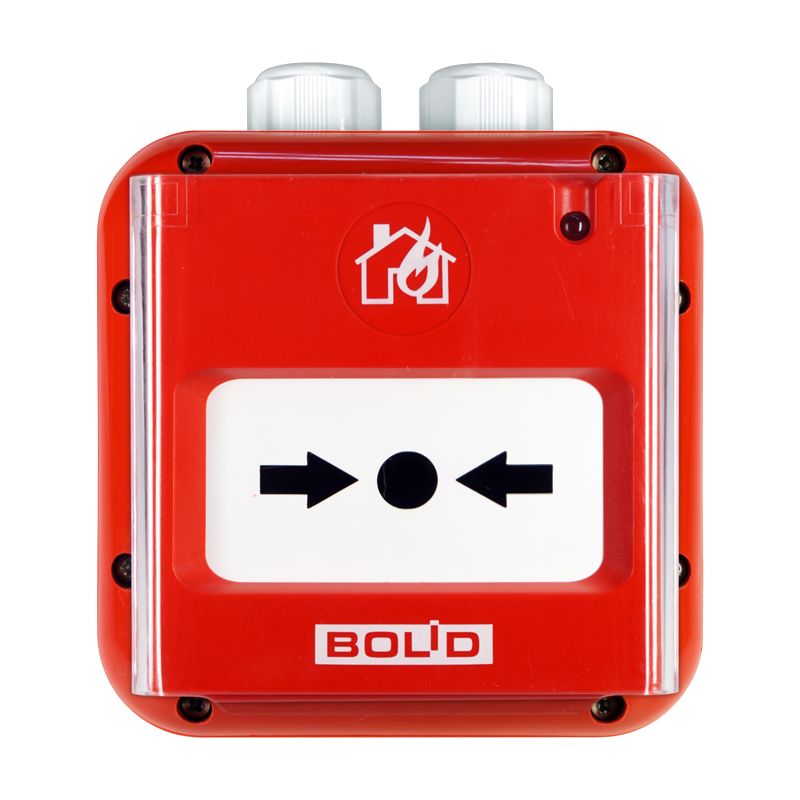

ИПР 513-3АМ исп.01 IP67 АЦДР.425211.012-01изолятор КЗ + влагозащищённый корпус

Напряжение питания (ДПЛС)	от 8 до 11 В
Ток потребления	не более 0,6 мА; при сработавшем ИКЗ — не более 3,3 мА
Количество изоляторов КЗ	1
Количество на ДПЛС	до 127 ИПР
Готовность к работе	не более 15 с
Корпус	IP67, 114×114×80 мм, масса не более 0,35 кг
Температура	от минус 30 до +55 °C

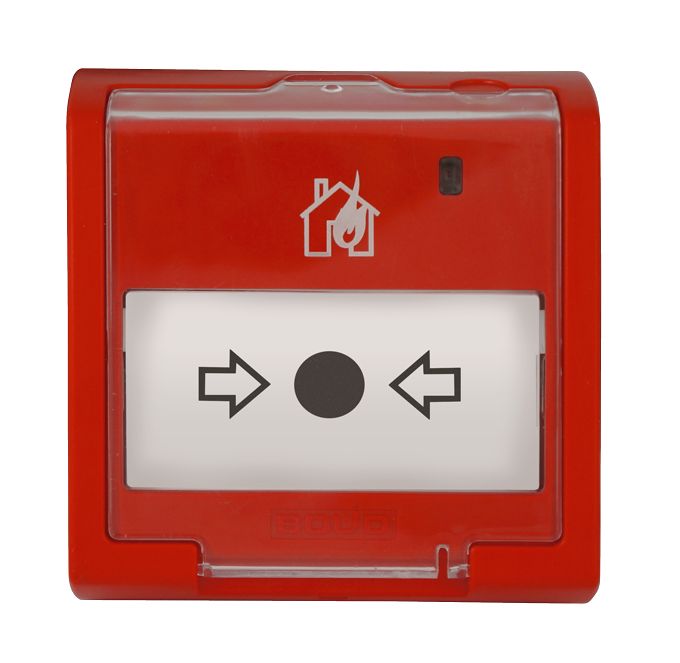

ИПР 513-3АМ-С АЦДР.425211.013изолятор КЗ + расширенный диапазон температур

Напряжение питания (ДПЛС)	от 8 до 11 В
Ток потребления	не более 0,5 мА; при сработавшем ИКЗ — не более 3,3 мА
Количество изоляторов КЗ	1
Количество на ДПЛС	до 127 ИПР
Готовность к работе	не более 15 с
Корпус	IP40 (при креплении на стену), 95×91×34 мм, масса не более 0,15 кг
Температура	от минус 50 до +55 °C

Как это работает и подключается

Предназначен для работы с контроллерами двухпроводной линии связи «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-С» в составе ИСО «Орион».
Функции: контроль состояния клавиши, передача извещений в КДЛ, хранение в энергонезависимой памяти адреса обмена по ДПЛС, измерение напряжения ДПЛС в месте установки, индикация режимов работы на встроенном световом индикаторе; исп.01 и IP67 дополнительно изолируют участок ДПЛС с КЗ.
Основание фиксируется двумя шурупами к стене, передний корпус ставится на смонтированное основание после подключения проводов к клеммной колодке.

Монтаж

ИПР крепится к ровной вертикальной плоскости с соблюдением требований СНиП; может применяться совместно с изделиями механической защиты, если те не мешают ни срабатыванию, ни открытию корпуса.
На одну ДПЛС — не более 127 извещателей суммарно.

Примеры

Путь эвакуации на объекте с С2000-КДЛ

ИПР 513-3АМ ставится на адресную линию: до 127 извещателей на ДПЛС, каждый со своим адресом обмена в энергонезависимой памяти.

Улица или сырое помещение

ИПР 513-3АМ исп.01 IP67 в корпусе 114×114×80 мм держит влагозащиту и несёт встроенный изолятор КЗ — обрыв за ним не роняет остальную линию.

Частые вопросы

Чем ИПР 513-3АМ отличается от исп.01?

Исп.01 добавляет встроенный изолятор короткого замыкания (1 шт.) — при КЗ на линии за извещателем остальная ДПЛС продолжает работать. У базового АМ изолятора нет.

Есть ли влагозащищённая версия?

Да, ИПР 513-3АМ исп.01 IP67 — тот же изолятор КЗ, но корпус со степенью защиты IP67 (114×114×80 мм) для наружного или сырого монтажа.

Нюансы и грабли

Четыре исполнения не взаимозаменяемы по задаче: базовое АМ — без изолятора КЗ, исп.01 — добавляет 1 встроенный изолятор, исп.01 IP67 — тот же изолятор плюс влагозащищённый корпус 114×114×80 мм вместо 95×91×34 мм, АМ-С — тот же изолятор, но расширенный диапазон температур (минус 50…+55 °C вместо минус 30…+55 °C) — при проектировании линии с изоляцией КЗ на каждом ИПР нужно брать исп.01, IP67 или -С по условиям объекта.
Ток потребления зависит от версии ПО (0,5/0,4 мА для базового АМ на ПО ≤1.07/≥1.20) — при расчёте бюджета тока ДПЛС ориентироваться на реальную версию прошивки контроллера, а не на любое из двух значений.
