ИПР 513-3М — ручной извещатель для обычного шлейфа сигнализации

Электроконтактная кнопка «Пожар» без адреса: коммутирует шлейф сигнализации приборов С2000-4, Сигнал-20П, С2000-АСПТ, Сигнал-10 или Сигнал-20М. Есть влагозащищённая версия IP67.

Извещатель пожарный ручной электроконтактный «ИПР 513-3М»

Модели семейства

ИПР 513-3М АЦДР.425211.006базовое исполнение, IP40

Максимальное напряжение питания	не более 30 В
Номинальное напряжение питания	24 В
Ток потребления в дежурном режиме	не более 50 мкА
Коммутируемый ток	не более 25 мА
Сопротивление проводов ШС	не более 100 Ом; изоляция не менее 50 кОм
Корпус	IP40, 95×91×34 мм, масса не более 0,15 кг
Температура	от минус 30 до +55 °C

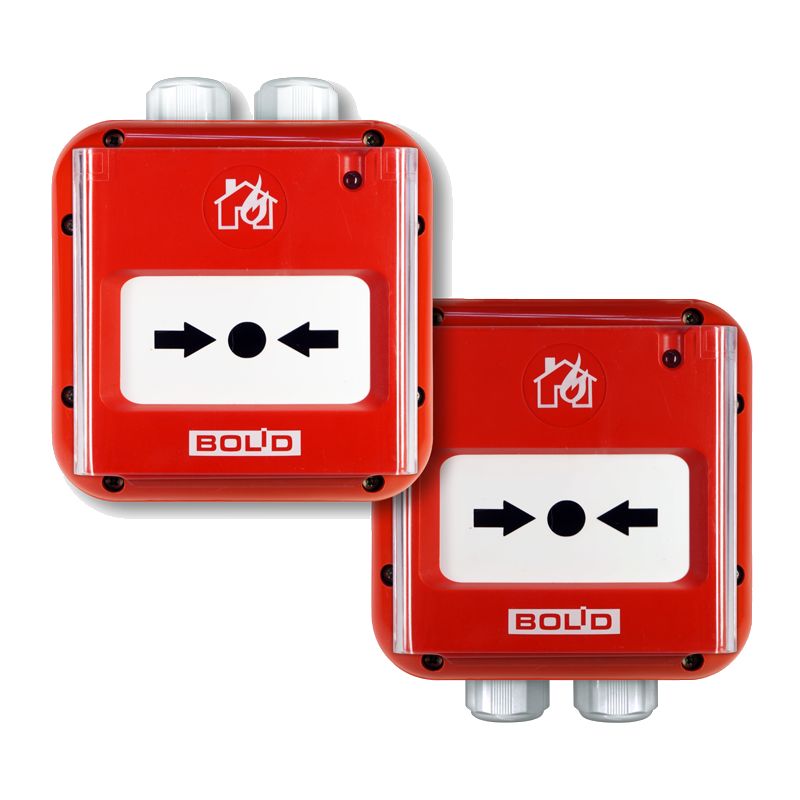

ИПР 513-3М IP67 АЦДР.425211.020влагозащищённая версия

Максимальное напряжение питания	не более 30 В
Номинальное напряжение питания	24 В
Ток потребления в дежурном режиме	не более 50 мкА
Коммутируемый ток	не более 25 мА
Сопротивление проводов ШС	не более 100 Ом; изоляция не менее 50 кОм
Корпус	IP67, 114×114×80 мм, масса не более 0,35 кг
Температура	от минус 30 до +55 °C

Как это работает и подключается

Работает в шлейфе сигнализации приёмно-контрольных блоков «С2000-4», «Сигнал-20П», «С2000-АСПТ», «Сигнал-10», прибора «Сигнал-20М» или аналогичных, обеспечивающих напряжение в шлейфе до 30 В и ограничивающих ток не более 25 мА.
Функции: контроль состояния клавиши, передача извещений в приёмно-контрольный блок (прибор), индикация состояния клавиши на встроенном световом индикаторе.

Монтаж

Извещатель монтируется как электроконтактный элемент обычного шлейфа — без энергонезависимой памяти адреса и без измерения напряжения ДПЛС, в отличие от адресной линейки АМ.

Примеры

Объект с обычными приборами Болид (не КДЛ)

ИПР 513-3М работает в шлейфе С2000-4, Сигнал-20П, С2000-АСПТ, Сигнал-10 или Сигнал-20М, обеспечивающем до 30 В и не более 25 мА в шлейфе — без адресации и без ДПЛС.

Частые вопросы

Можно ли ИПР 513-3М поставить на линию С2000-КДЛ?

Нет — это электроконтактный извещатель для обычного шлейфа сигнализации (С2000-4, Сигнал-20П, С2000-АСПТ, Сигнал-10, Сигнал-20М), не адресный. Для линии КДЛ нужна серия ИПР 513-3АМ.

Нюансы и грабли

ИПР 513-3М — не адресный: он не работает на линии С2000-КДЛ, а включается в обычный шлейф сигнализации ППК; перепутать с адресной серией АМ значит собрать нерабочую схему на линии КДЛ.
Две модели различаются только степенью защиты корпуса и габаритами (IP40, 95×91×34 мм у базовой и IP67, 114×114×80 мм у версии IP67) — электрические параметры совпадают.

Документация

Болид (НВП) — ИПР 513-3М АЦДР.425211.006, РЭ
Болид (НВП) — ИПР 513-3М IP67 АЦДР.425211.020, РЭ
