МЭТ-01-03 АЦДР.425921.010 — L-образная стойкаL-образный кронштейн с пружинным зажимом
Назначение
крепление ЧЭ на стенах и потолках
Масса
не более 0,011 кг
Габариты
124×17×13,5 мм
Температура
от минус 40 до +50 °C
МЭТ-01-04 АЦДР.425921.011 — металлическая скобаскоба для фиксации ЧЭ
Назначение
крепление ЧЭ на стенах и потолках
Масса
не более 0,0003 кг
Габариты
10×17×2 мм
Температура
от минус 40 до +50 °C

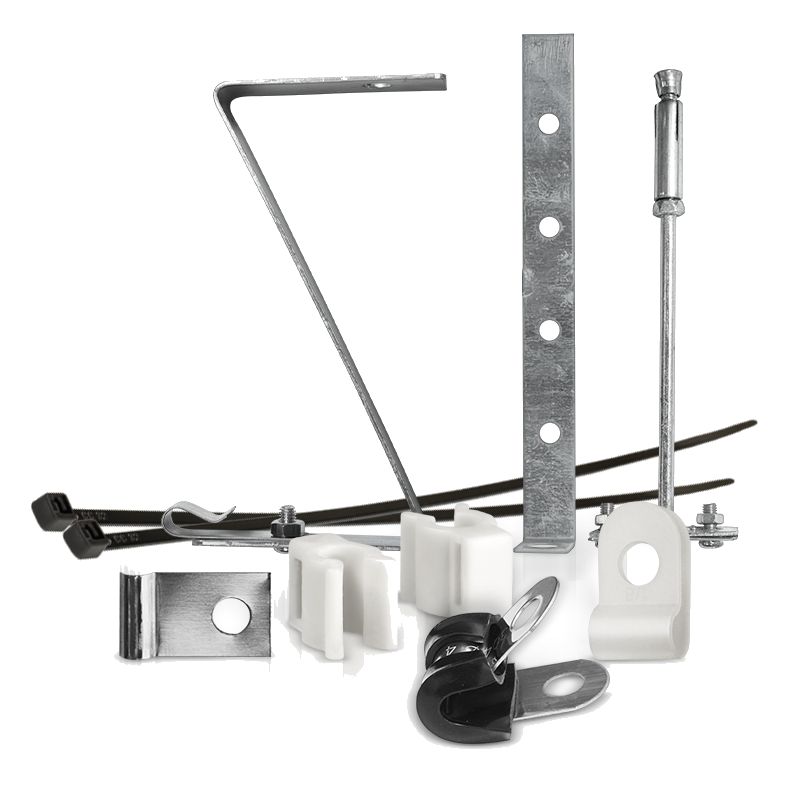

МЭТ-02-01 АЦДР.425921.012 — кабельная клипса под стяжкуклипса для фиксации ЧЭ
Назначение
крепление ЧЭ на стенах и потолках
Масса
не более 0,0002 кг
Габариты
10×6×7 мм
Температура
от минус 40 до +50 °C
МЭТ-03-01 АЦДР.425921.013 — кабельная стяжкастяжка для фиксации ЧЭ
Назначение
крепление ЧЭ
Масса
не более 0,0014 кг
Габариты
4,8×300×6 мм
Температура
от минус 40 до +50 °C
МЭТ-04-02 АЦДР.425921.015 — металлический обрезиненный хомутхомут для фиксации ЧЭ
Назначение
крепление ЧЭ на стенах и потолках
Масса
не более 0,0056 кг
Габариты
20×30×20 мм
Температура
от минус 40 до +50 °C
Как это работает и подключается
Все МЭТ — вспомогательное оборудование для крепления чувствительного элемента (ЧЭ) извещателя ИП104-1 «БОЛИД-термокабель» на стенах и потолке контролируемого помещения; описание, устройство, монтаж и эксплуатация полного извещателя — в отдельном РЭ АЦДР.425212.001 на ИП104-1 (см. карточку bolid-nvp-ip104-1).
Все позиции рассчитаны на круглосуточную работу и являются невосстанавливаемыми изделиями.
Монтаж
Выбор элемента зависит от способа монтажа: стойки (Z/Т/L) отводят кабель от поверхности, скоба и хомут прижимают его к конструкции, клипса и стяжка — для быстрой фиксации вдоль трассы без отдельного кронштейна.
Поставляются в комплектах по 10 шт. изделий.
Примеры
Прокладка термокабеля по стене и потолку
Z-, Т- или L-образные стойки (МЭТ-01-01/-02/-03) держат ЧЭ на расстоянии от поверхности, металлическая скоба (МЭТ-01-04) и хомут (МЭТ-04-02) фиксируют его вплотную, клипса и стяжка (МЭТ-02-01, МЭТ-03-01) — для быстрой затяжки на трассе.
Частые вопросы
Для чего нужны МЭТ?
Это крепёжные элементы (стойки, скобы, клипсы, стяжки, хомуты) для монтажа чувствительного элемента линейного теплового извещателя ИП104-1 «БОЛИД-термокабель» на стенах и потолках.
Нюансы и грабли
МЭТ — не сам извещатель, а только крепёж для его чувствительного элемента; без ИП104-1 (блок обработки + ЧЭ) эти элементы бессмысленны сами по себе.
Модели различаются формой и назначением при одинаковом температурном диапазоне (минус 40…+50 °C) — подбирать по способу монтажа, а не по цене или наличию.
