Болид (НВП) · оконечный модуль контроля цепи исполнительного устройства

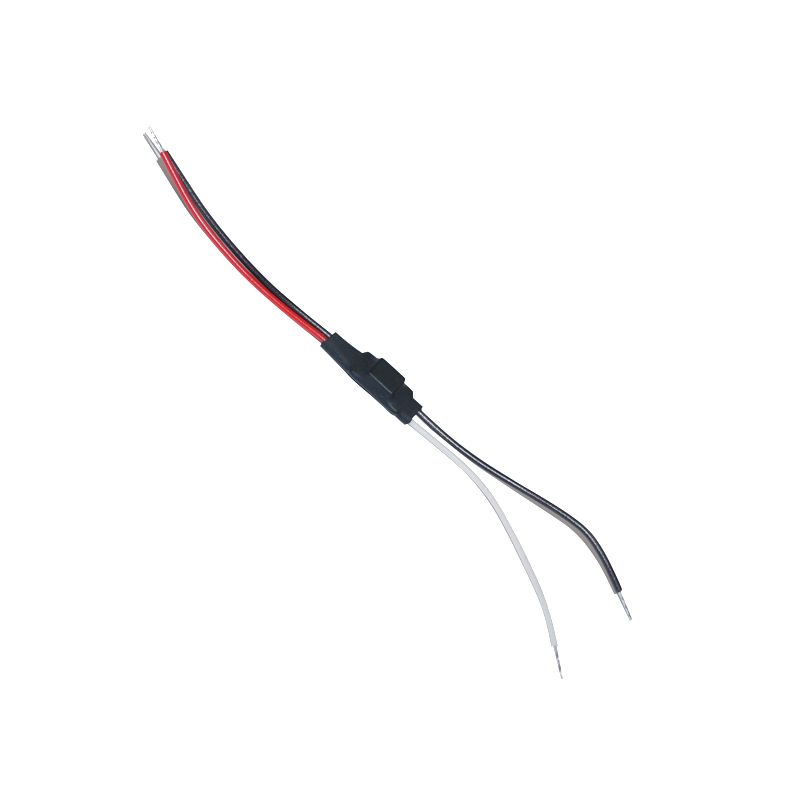

МПН — модуль подключения нагрузки для контроля цепи оповещателя/клапана
Крохотный оконечный модуль (22,3×8,5×5,5 мм) на контролируемый выход прибора управления: питает оповещатель, клапан, реле или противопожарный модуль и контролирует цепь на обрыв/КЗ.
Модели семейства
| Назначение | подключение к контролируемым выходам пожарных приборов управления звуковых/световых оповещателей, противопожарных модулей, эл.-магнитных клапанов, промежуточных реле и других исполнительных устройств |
| Максимальное рабочее напряжение | 50 В |
| Максимальный ток нагрузки | 2,5 А |
| Максимальный ток контроля | 0,1 А |
| Время готовности к работе | 3 с |
| Провода | сечение 0,2 мм², длина 63 мм |
| Корпус | IP30; 22,3×8,5×5,5 мм, масса 0,005 кг |
| Условия | от минус 30 до +55 °C, влажность до 93% при +40 °C |
| Совместимость | используется с «С2000-АСПТ», «С2000-КПБ», «Сигнал-20П», «Сигнал-20М» |
| Ресурс | наработка на отказ 80 000 ч (дежурный режим), срок службы 10 лет |
Как это работает и подключается
- МПН включается в разрыв цепи контролируемого выхода прибора управления и исполнительного устройства (оповещателя, клапана, реле, противопожарного модуля), обеспечивая контроль обрыва/КЗ линии на этом участке.
- При нескольких оповещателях на одном выходе на каждый ставится свой МПН и токоограничивающий резистор R*, номинал которого считается под максимальный ток нагрузки выхода прибора управления.
- Работает совместно с блоками «С2000-АСПТ», «С2000-КПБ», «Сигнал-20П», «Сигнал-20М», которые и контролируют линии управления исполнительными устройствами.
Монтаж
- При подключении обычных исполнительных устройств МПН ставится в их корпусе; при подключении цепей запуска автоматических устройств пожаротушения или взрывозащищённых устройств — допускается размещать МПН рядом с ними, не внутри.
- Соблюдать полярность подключения и цветовую маркировку проводников (белый/чёрный/красный).
- Монтаж скрутками не допускается.
- Монтаж и обслуживание — при отключённом напряжении питания, персоналом с группой по электробезопасности не ниже второй.
- Незанятый выход прибора управления «заглушается» МПН с резистором 2–5 кОм 0,25 Вт между белым и чёрным проводниками.
Примеры
МПН ставится в корпусе оповещателя и подключается по схеме с одним оповещателем — прибор управления видит обрыв или КЗ этой цепи.
На каждый оповещатель — свой МПН и токоограничивающий резистор R*, рассчитанный под максимальный ток выхода прибора управления.
Если выход не занят, его «заглушают» МПН с дополнительным резистором 2–5 кОм, 0,25 Вт, включённым между белым и чёрным проводниками — прибор не фиксирует обрыв.
Частые вопросы
Можно ли использовать МПН просто как перемычку на неиспользуемом выходе?
Да — «заглушка» неиспользуемого выхода делается МПН с резистором 2–5 кОм 0,25 Вт между белым и чёрным проводниками, тогда прибор не видит обрыв цепи.
Сколько МПН нужно на несколько оповещателей на одном выходе?
По одному МПН и своему токоограничивающему резистору R* на каждый оповещатель — номинал резистора считается под максимальный ток нагрузки выхода прибора управления.
Нюансы и грабли
- Прибор рассчитан на цепи до 50 В и ток до 2,5 А — превышение этих значений не по спецификации, для более мощных нагрузок нужен другой узел коммутации.
- Провода МПН короткие (63 мм) и тонкие (0,2 мм²) — рассчитаны на монтаж прямо в корпусе исполнительного устройства, а не на разводку по трассе.
- Скрутки на проводах МПН запрещены РЭ — только пайка/клеммы; иначе контроль обрыва линии может давать ложные срабатывания.
Документация
- Болид (НВП) — РЭ «МПН», АЦДР.425941.001 РЭп, Изм.1 от 28.07.2025
