Болид (НВП) · блок индикации и ручного управления станцией пожаротушения
Поток-БКИ — пульт индикации и ручного управления станцией пожаротушения
Работает только под «С2000М» или «Сириус» с «Поток-3Н»: показывает состояние 4 агрегатов, направления тушения и 16 разделов, вручную пускает/отменяет пуск, доступ — по ключу Touch Memory.
Модели семейства
| Управление | только под сетевым контроллером «С2000М» или ППКУП «Сириус», совместно с «Поток-3Н» |
| Индикация | 1 направление пожаротушения, 4 пожарных агрегата, 16 пожарных/технологических разделов — всего 21 раздел |
| Функции | ручная смена режима «Поток-3Н» (автоматика вкл./выкл./блокировка пуска), ручной пуск/отмена пуска, останов/возобновление/сброс задержки пуска |
| Доступ | ограничение доступа к органам управления — встроенный считыватель ключей Touch Memory |
| УВОА | может работать как устройство восстановления/отключения автоматики при установке у входа в помещение |
| Питание | 10,2…28,4 В пост. тока, 2 входа; ток потребления 50 мА в дежурном режиме, 200 мА (12В) / 100 мА (24В) в тревожном |
| Корпус | IP20, 340×170×27 мм, 0,6 кг |
| Условия | от минус 30 до +50 °C, влажность до 93% |
| Ресурс | наработка на отказ ≥40000 ч, срок службы 10 лет, готовность к работе ≤5 с |

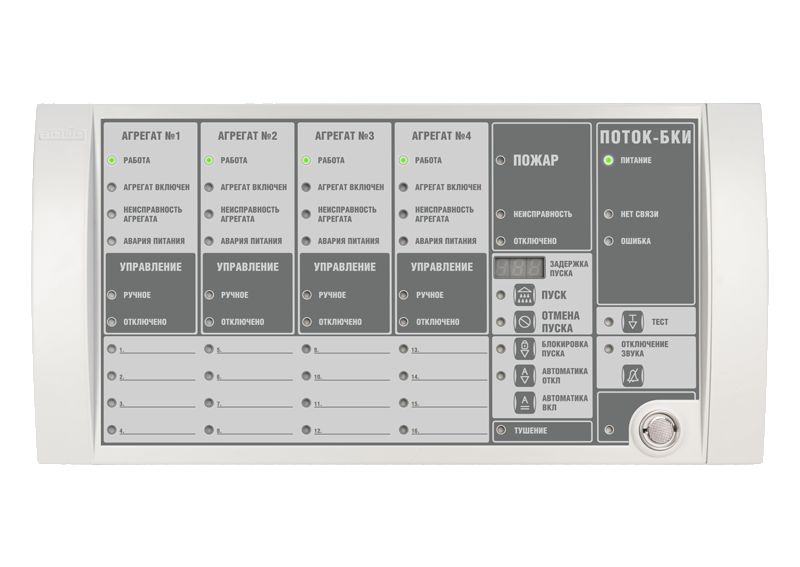

| Отличие от базовой модели | 2 линии интерфейса RS-485 вместо одной — для резервированного подключения к сетевому контроллеру |
| Управление, индикация, доступ, УВОА | как у «Поток-БКИ» — 21 раздел индикации, ключ Touch Memory, функция УВОА |
| Питание | 10,2…28,4 В пост. тока, 2 входа; ток потребления 50 мА в дежурном режиме, 200 мА (12В) / 100 мА (24В) в тревожном |
| Корпус | IP20, 340×170×27 мм, 0,6 кг |
| Условия | от минус 30 до +50 °C, влажность до 93% |
| Ресурс | наработка на отказ ≥40000 ч, срок службы 10 лет, готовность к работе ≤5 с, время восстановления работоспособности ≤30 мин |
Как это работает и подключается
- Блок работает только под управлением сетевого контроллера («С2000М» или ППКУП «Сириус») совместно с блоком «Поток-3Н» — самостоятельно логику пожаротушения не выполняет.
- Даёт световую и звуковую индикацию состояния одного направления пожаротушения, 4 агрегатов и 16 дополнительных пожарных/технологических разделов.
- Ручное управление: смена режима «Поток-3Н» (автоматика включена/отключена/блокировка пуска), пуск/отмена пуска пожаротушения, останов/возобновление/сброс задержки пуска.
- Может работать как УВОА (устройство восстановления/отключения автоматики) при установке у входа в защищаемое помещение — допускается ставить несколько блоков в одном помещении с разными функциями.
- «Поток-БКИ 2RS485» отличается только наличием второй линии RS-485 для резервирования канала связи с контроллером — остальная логика и индикация те же.
Монтаж
- Доступ к органам управления — по ключу Touch Memory; блок нерасширяемый — количество разделов и агрегатов фиксировано.
- Конструкция не рассчитана на агрессивные среды, пыль и взрывопожароопасные помещения.
Примеры
Поток-БКИ у рабочего места дежурного индицирует состояние станции и позволяет вручную пустить или отменить пуск пожаротушения.
Второй блок ставится у входа и работает как УВОА — устройство восстановления/отключения автоматики; можно ставить два и более блоков с разными функциями в одном помещении.
«Поток-БКИ 2RS485» подключается к сетевому контроллеру по двум линиям RS-485 вместо одной — для резервирования канала связи.
Частые вопросы
Чем «Поток-БКИ 2RS485» отличается от «Поток-БКИ»?
Только двумя линиями RS-485 вместо одной — для резервирования канала связи с сетевым контроллером. Индикация, функции и корпус — идентичные.
Можно ли использовать Поток-БКИ как устройство отключения автоматики?
Да, при установке блока у входа в охраняемое помещение он может выполнять функцию УВОА; второй блок при этом ставится у рабочего места дежурного для индикации станции.
Нюансы и грабли
- Блок не работает в одиночку: без «Поток-3Н» и сетевого контроллера («С2000М»/«Сириус») он не управляет ничем.
- Функция УВОА и функция пультовой индикации — это один и тот же блок в разных точках установки, а не разные модели: назначение задаётся местом и конфигурацией.
Документация
- Болид (НВП) — РЭ «Поток-БКИ», АЦДР.426469.034 РЭп, Изм.13 от 13.08.2025
- Болид (НВП) — РЭ «Поток-БКИ 2RS485», АЦДР.426469.034-01 РЭп, Изм.12 от 11.08.2025
