Рупор исп.02/03 — блок речевого оповещения 40 Вт для «Сириус» и «С2000М»
Усилитель на 40 Вт с речевыми сообщениями и линией на оповещатели ОПР-П0/ОПР-С0 (8 или 4 Ом): исп.02 — от внешних 12/24 В, исп.03 — от сети 220 В с встроенной АКБ, принимает микрофон/музыку.
Модели семейства
Рупор исп.02 / Рупор исп.02 2RS485, АЦДР.425541.001-02 / -04внешнее питание 12/24 В, 40 Вт, до 64 сообщений, RS-485 ×1 или ×2
| Питание | внешний источник постоянного тока 10,2…28,4 В (2 входа); рекомендованы РИП-12/РИП-24 Болида |
| Ток потребления | дежурный режим ≤0,2 А; режим оповещения ≤2,5 А |
| Выходная мощность | 40 Вт (при напряжении питания не менее 18 В), 5 уровней ограничения |
| Нагрузка РО | сопротивление цепи 4…22 Ом (ОПР-П0/ОПР-С0 или АС 8/4 Ом других производителей) |
| Расширение зоны | до 16 блоков «Рупор-БР» |
| Сообщения | общая длительность 84 с, до 64 сообщений; буфер событий 256 |
| Контроль линии | обрыв/КЗ с периодом не более 90 с при подключении не более 10 ОПР |
| Интерфейс | RS-485 — 1 линия у «Рупор исп.02», 2 линии у «Рупор исп.02 2RS485» |
| ГО и ЧС | поддерживает трансляцию сигналов ГО и ЧС |
| Корпус | IP40; 102×107×39 мм (исп.02) / 156×107×39 мм (2RS485), масса ≤0,2 кг |
| Условия | от минус 10 до +55 °C, влажность до 93% |
| Ресурс | наработка на отказ ≥80000 ч, срок службы 10 лет, готовность к работе 3 с |

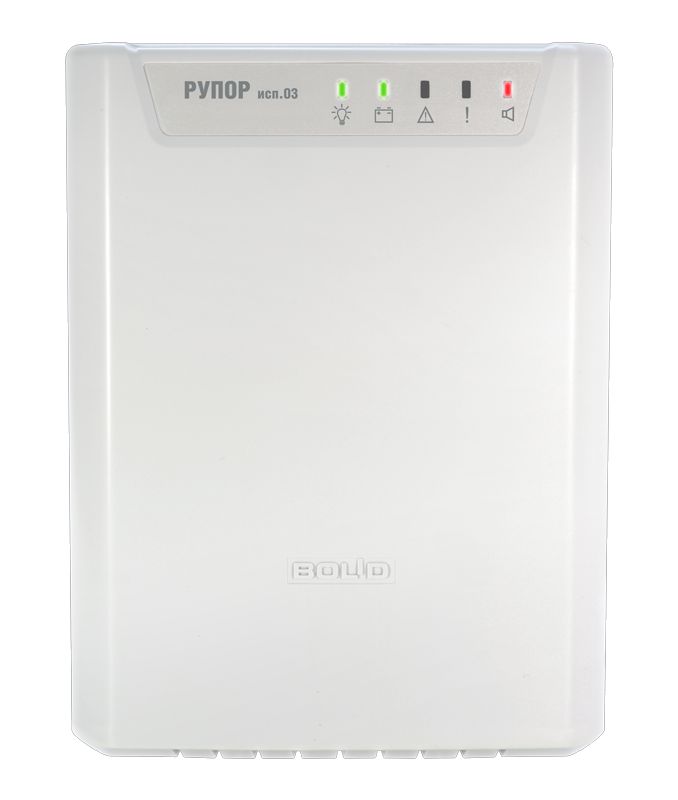

Рупор исп.03 / Рупор исп.03 2RS485, АЦДР.425541.001-03 / -05питание от сети 220 В + встроенная АКБ 12 В 7 А·ч, 40 Вт, до 128 сообщений, вход микрофона/музыки
| Питание | основной — сеть 220 В 50 Гц (потребление ≤15 В·А); резерв — встроенная АКБ 12 В 7 А·ч (в комплект не входит) |
| Ток от АКБ | дежурный режим ≤0,1 А, режим оповещения ≈0,75 А; заряд АКБ ≤0,25 А, время полного заряда ≤60 ч |
| Автономность от АКБ | дежурный режим ≥24 ч, режим оповещения ≥2 ч |
| Выходная мощность | 40 Вт, 5 уровней ограничения |
| Нагрузка РО | сопротивление цепи 4…22 Ом (ОПР-П0/ОПР-С0 или АС 8/4 Ом других производителей) |
| Расширение зоны | до 16 блоков «Рупор-БР» |
| Доп. входы | микрофон или оборудование для музыкальных трансляций |
| Сообщения | общая длительность 84 с, до 128 сообщений; буфер событий 256 |
| Контроль линии | обрыв/КЗ с периодом не более 60 с при подключении не более 10 АС |
| Интерфейс | RS-485 — 1 линия у «Рупор исп.03», 2 линии у «Рупор исп.03 2RS485» |
| ГО и ЧС | поддерживает трансляцию сигналов ГО и ЧС |
| Корпус | класс защиты II, IP30; 211×165×89 мм, масса без АКБ 0,65 кг |
| Условия | от минус 10 до +55 °C, влажность до 93% |
| Ресурс | наработка на отказ ≥80000 ч, срок службы 10 лет, готовность к работе 3 с |
Как это работает и подключается
- Оба исполнения работают совместно с ППКУП «Сириус» и пультом «С2000М» (исп.02 — также с АРМ «Орион Икс»/«Орион Про»; исп.03 — с «С2000М» версии 3.00 и выше), раздавая записанные речевые сообщения на линию оповещателей ОПР-П0/ОПР-С0 или совместимых АС 8/4 Ом.
- Конфигурируются утилитой «UProg»; хранят до 84 секунд суммарной длительности сообщений и до 256 событий в энергонезависимом буфере.
- Зона оповещения расширяется блоками «Рупор-БР» (до 16 штук); линия РО контролируется на обрыв и КЗ.
- Модель 2RS485 (обоих исполнений) отличается только второй резервной линией RS-485 для связи с сетевым контроллером.
- Ключевое различие исполнений — источник питания: исп.02 берёт готовые 12/24 В снаружи (РИП), исп.03 сам содержит блок питания 220 В и место под АКБ, а также умеет принимать микрофон и музыкальные трансляции.
Монтаж
- К клеммам «А1, B1» и «A2, B2» подключаются линии RS-485 для связи с сетевым контроллером; если блок не первый/последний на линии — снять перемычки оконечных резисторов.
- Источник сигнала «ГО и ЧС» подключается к соответствующим клеммам с соблюдением полярности — вход «Ok» выполнен по схеме «открытый коллектор» с низким уровнем сигнала.
- Для АКБ на исп.03 используется батарея 12 В 7 А·ч (в комплект поставки не входит) — не путать с исп.02, где батарея не предусмотрена конструктивно.
- Неиспользуемый выход усилителя не заглушать самодельно — уровень ограничения мощности задаётся конфигурацией в UProg, а не физическим отключением цепи.
Примеры
Объект с централизованным питанием 12/24 В
«Рупор исп.02» подключается к внешнему источнику (рекомендованы РИП-12/РИП-24 Болида) и раздаёт речевые сообщения на линию оповещателей ОПР.
Объект без централизованной шины 12/24 В
«Рупор исп.03» питается напрямую от сети 220 В и держит автономность от встроенной АКБ 12 В 7 А·ч — 24 часа в дежурном режиме, 2 часа в режиме оповещения.
Музыкальная трансляция или живое оповещение
К «Рупор исп.03» можно подключить микрофон или источник музыкальных трансляций — исп.02 такой возможности не имеет.
Частые вопросы
Какую модель выбрать, если на объекте уже есть шина 12/24 В от РИП?
Исп.02 — он рассчитан на внешнее питание 12/24 В без своего блока сетевого питания.
Можно ли подключить микрофон к блоку речевого оповещения?
Да, но только к исп.03 — у него есть вход для микрофона или источника музыкальных трансляций; у исп.02 такого входа нет.
Сколько оповещателей можно повесить на линию блока?
Контроль обрыва/КЗ линии гарантирован РЭ при подключении не более 10 ОПР/АС; сопротивление цепи подключения РО — в диапазоне 4…22 Ом.
Нюансы и грабли
- Исп.02 и исп.03 не взаимозаменяемы по питанию: исп.02 требует внешний 12/24 В источник (РИП), исп.03 — сеть 220 В и место под АКБ 7 А·ч — перепутать на объекте с уже разведённой шиной 12/24 В нельзя.
- У исп.03 автономность от АКБ конечна: 24 ч в дежурном режиме, но всего 2 ч в режиме оповещения — при длительной тревоге без сети блок сядет быстрее, чем кажется.
- Контроль линии оповещения на обрыв/КЗ работает при не более 10 оповещателях/АС на линии — при большем числе точек период контроля из РЭ не гарантирован, планировать линию с запасом.
- Микрофон и музыкальные трансляции доступны только на исп.03 — на исп.02 такого входа нет.
Документация
- Болид (НВП) — РЭ «Рупор исп.02», «Рупор исп.02 2RS485», АЦДР.425541.001-02 РЭп, Изм.18 от 16.02.2026
- Болид (НВП) — РЭ «Рупор исп.03», «Рупор исп.03 2RS485», АЦДР.425541.001-03 РЭп, Изм.15 от 19.12.2025
