Болид (НВП) · приборы управления оповещением

Рупор-АР-МР / Рупор-АР-МВ — комплект аналоговых расширителей линий оповещения

Пара модулей передаёт аудио и управление по двухпроводной линии: выходной модуль МВ подключается к источнику сигнала, до 40 модулей МР на линии до 3500 м принимают сигнал.

Комплект аналоговых расширителей Рупор-АР

Модели семейства

Рупор-АР-МВ (АЦДР.424245.002) — модуль аналоговый выходнойПреобразует входной линейный аудиосигнал и сигнал управления для передачи по двухпроводной линии на модули «Рупор-АР-МР».

Питание	постоянный ток 10,8–13,2 В, ток потребления не более 50 мА
Линия связи	до 40 модулей «Рупор-АР-МР» на одну «Рупор-АР-МВ», длина линии до 3500 м
Вход «Звук»	сопротивление не менее 3,7 кОм, полоса 200–10000 Гц
Выходной сигнал	действующее напряжение не более 0,75 В
Защита корпуса	IP30
Температура	от минус 50 до +50 °C
Габариты, масса	56×38×20 мм, не более 0,05 кг

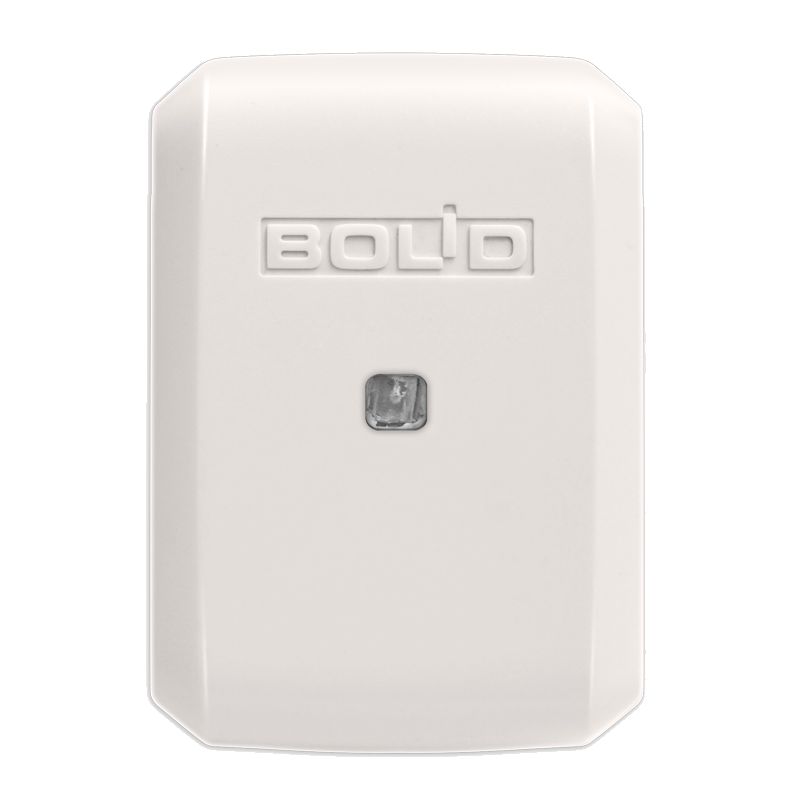

Рупор-АР-МР (АЦДР.424245.003) — модуль расширения аналоговых линийПринимает сигнал от «Рупор-АР-МВ» по линии и формирует на выходах аудиосигнал и сигнал управления для оконечного оборудования.

Питание	от линии связи, ток потребления не более 5 мА
Выход «Звук»	действующее напряжение 0,75 В
Готовность к работе	не более 1 с
Защита корпуса	IP30
Температура	от минус 50 до +50 °C
Габариты, масса	56×38×20 мм, не более 0,05 кг

Как это работает и подключается

Модули всегда работают в паре: «Рупор-АР-МВ» — источник сигнала на линии, «Рупор-АР-МР» — приёмник, преобразующий сигнал на выходах.
Оба модуля рассчитаны на круглосуточную работу, являются восстанавливаемыми, периодически обслуживаемыми изделиями.

Монтаж

Модули одинаковых компактных размеров 56×38×20 мм — устанавливаются рядом с оконечным оборудованием или в линии передачи.
«Рупор-АР-МР» питается от самой линии связи, отдельного источника питания не требует; «Рупор-АР-МВ» требует внешнего питания 10,8–13,2 В.

Примеры

Разнесение точек оповещения

Один «Рупор-АР-МВ» передаёт сигнал по линии до 3500 м на до 40 модулей «Рупор-АР-МР», каждый из которых формирует аудиосигнал для своей группы оповещателей.

Частые вопросы

Можно ли поставить «Рупор-АР-МР» без «Рупор-АР-МВ»?

Нет, оба модуля образуют комплект аналоговых расширителей «Рупор-АР» и работают только вместе.

Нюансы и грабли

К одному «Рупор-АР-МВ» можно подключить не более 40 модулей «Рупор-АР-МР» — при проектировании большего числа точек нужен второй комплект.
Максимальная длина линии связи 3500 м — превышение приведёт к нарушению работы комплекта.

Документация

Болид (НВП) — «Рупор-АР-МВ», руководство по эксплуатации АЦДР.424245.002 РЭп, 2025
Болид (НВП) — «Рупор-АР-МР», руководство по эксплуатации АЦДР.424245.003 РЭп, 2025
