Рупор-БР — блок расширения речевого оповещения: до 40 Вт, резерв от АКБ

Блок ретранслирует речевые сообщения от блоков «Рупор исп.02/03» на свою акустическую линию. Работает от сети ~220 В с резервом от аккумулятора, контролирует линию оповещения на обрыв и КЗ.

Модели семейства

Рупор-БР (АЦДР.425541.006)Блок расширения с одной линией оповещения.

Питание	сеть ~220 В, 50 Гц; резерв — АКБ 1207 12 В, 7 А·ч (в комплект не входит)
Потребление от сети	не более 5 ВА
Максимальная выходная мощность	40 Вт, 5 уровней ограничения
Сопротивление РО	4–22 Ом
Контроль линии	на обрыв и КЗ, период не более 60 с
Время работы от АБ	дежурный режим не менее 24 ч, режим оповещения не менее 2 ч
Защита корпуса	IP30
Температура	от минус 10 до +55 °C
Габариты, масса	211×165×89 мм, 0,65 кг без АБ

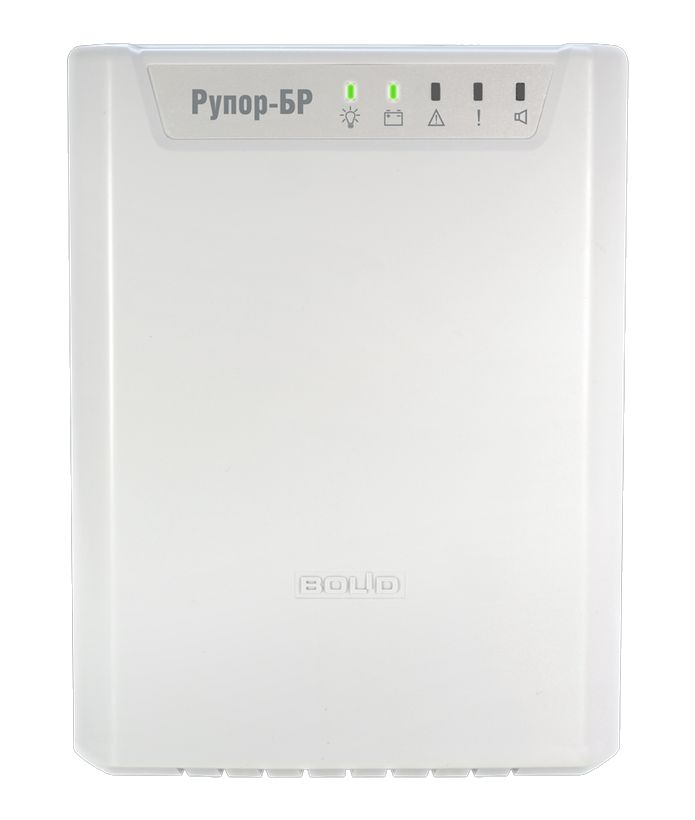

Рупор-БР 2RS485 (АЦДР.425541.006-01)Отличается от базовой версии наличием второй резервной линии «БР».

Отличие от Рупор-БР	вторая резервная линия связи «БР»
Остальные характеристики	совпадают с Рупор-БР

Как это работает и подключается

Работает совместно с блоками речевого оповещения «Рупор исп.02», «Рупор исп.02 2RS485», «Рупор исп.03», «Рупор исп.03 2RS485».
Поддерживает акустические системы серии ОПР-П0 и ОПР-С0 производства Болид или аналоги сопротивлением 8 или 4 Ом.

Монтаж

Резервный источник — аккумулятор 12 В, 7 А·ч (АБ 1207К/С/М или аналог), в комплект поставки не входит.
Максимальный ток заряда батареи — 0,25 А, время полного заряда разряженной батареи — не более 60 ч.
Блок оснащён датчиком вскрытия корпуса, класс защиты от поражения электрическим током II.

Примеры

Расширение зоны оповещения

Блок принимает речевую информацию от «Рупор исп.02/03» и транслирует её на подключённые акустические системы ОПР-П0/ОПР-С0 или аналоги 4/8 Ом.

Частые вопросы

Чем «Рупор-БР 2RS485» отличается от обычного «Рупор-БР»?

Только наличием второй резервной линии связи «БР» — остальные характеристики совпадают.

Нюансы и грабли

Максимальная выходная мощность 40 Вт снижается до минимального уровня ограничения при разряде АБ ниже 10 В в режиме питания от сети — учитывать при расчёте акустической нагрузки.
Допустимый диапазон сопротивления цепи подключения РО — 4…22 Ом, не любые акустические системы подойдут.

Документация

Болид (НВП) — «Рупор-БР, Рупор-БР 2RS485», руководство по эксплуатации АЦДР.425541.006 РЭп Изм.13 от 19.12.2025
