Болид (НВП) · блоки индикации и пульты системы «Орион»
С2000-БКИ — блок индикации с клавиатурой на 60 разделов, встроенный Touch Memory
Блок индикации с клавиатурой для «С2000М» или «Сириус»: световая и звуковая индикация 60 разделов ОПС, взятие/снятие, управление пожарной автоматикой, доступ по ключу Touch Memory.
Модели семейства
| Питание | 10,2…28,4 В пост. тока, 2 входа питания |
| Ток потребления | 50 мА в дежурном режиме; 200 мА в тревожном при 12 В; 100 мА в тревожном при 24 В |
| Готовность | не более 5 с |
| Разделы | до 60 (60 двухцветных индикаторов + 8 индикаторов тревог/неисправностей) |
| Корпус | IP20; 340×170×27 мм; масса не более 0,6 кг |
| Температура | от −30 до +50 °C, влажность до 93 % при +40 °C |
| Надёжность | наработка на отказ не менее 40 000 ч, средний срок службы 10 лет |
| Питание | 10,2…28,4 В пост. тока, 2 входа питания |
| Ток потребления | 50 мА в дежурном режиме; 200 мА в тревожном при 12 В; 100 мА в тревожном при 24 В |
| Линии RS-485 | 2 |
| Готовность | не более 5 с |
| Разделы | до 60 |
| Корпус | IP20; 340×170×27 мм; масса не более 0,6 кг |
| Температура | от минус 30 до +50 °C, влажность до 93 % при +40 °C |
Как это работает и подключается
- Работает только в связке с сетевым контроллером — пультом «С2000М», прибором «Сириус» (и их исполнениями) или ПК с АРМ «Орион Про»; самостоятельно контролировать шлейфы не может.
- 60 индикаторов «1»–«60» отображают состояние разделов по приоритету (тревога выше неисправности выше «взят»/«снят»); тип индикатора (охранный/пожарный и т.п.) — конфигурационный параметр.
- Доступ к управлению разделами защищён встроенным считывателем ключей Touch Memory; в базовом исполнении допускается подключение внешнего считывателя, в 2RS485 — внешний считыватель по Touch Memory или Wiegand.
- Изделие нерасширяемое: количество разделов и индикаторов фиксировано конструкцией.
Монтаж
- Питание — от источника постоянного тока 10,2…28,4 В, 2 независимых входа.
- Конструкция не предусматривает работу в агрессивных средах, пыли и взрывопожароопасных помещениях — монтаж только в закрытых чистых помещениях.
- Готовность к работе после подачи питания — не более 5 с, это нормально при включении, а не признак неисправности.
Примеры
До 60 разделов пожарной, охранной и технологической сигнализации на одном блоке — свето-звуковая индикация состояния и исполнительных устройств пожаротушения.

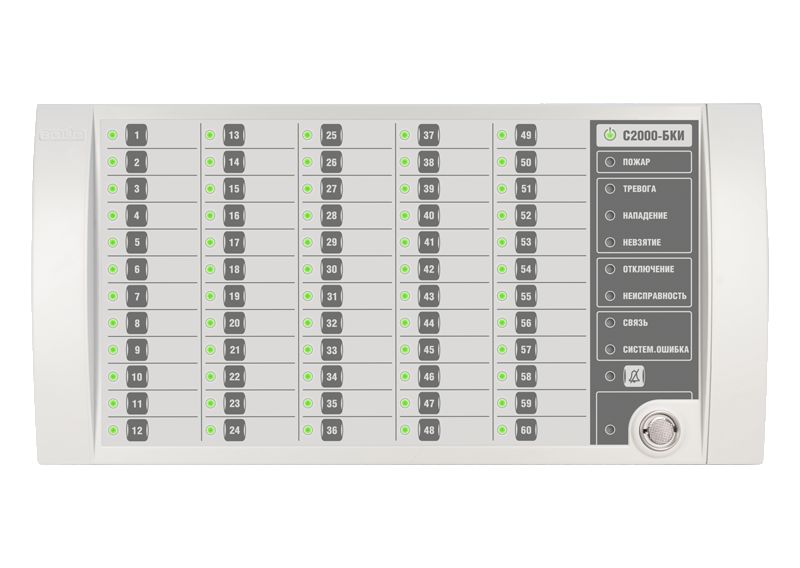

«С2000-БКИ 2RS485» держит две линии RS-485 к сетевому контроллеру вместо одной — используется как резервируемый узел индикации.
Частые вопросы
Чем «С2000-БКИ 2RS485» отличается от базового «С2000-БКИ»?
Тем же корпусом (340×170×27 мм) и той же индикацией на 60 разделов, но с двумя линиями RS-485 вместо одной и поддержкой внешнего считывателя по Wiegand, а не только Touch Memory.
Может ли блок работать без пульта «С2000М»?
Нет — блок предназначен для совместной работы с сетевым контроллером (пультом «С2000М», прибором «Сириус» или АРМ «Орион Про»); сам по себе шлейфы и разделы не контролирует.
Нюансы и грабли
- Блок — только компонент системы: без сетевого контроллера («С2000М»/«Сириус»/АРМ «Орион Про») он не отображает и не контролирует ничего.
- У «С2000-БКИ 2RS485» внешний считыватель может работать не только по Touch Memory, но и по Wiegand — у базового «С2000-БКИ» такой опции в РЭ нет, не перепутать при подборе считывателя под конкретное исполнение.
- Индикатор «Отключен» жёлтым цветом виден только начиная с пульта «С2000М» версии 3.00 и выше — на старых версиях пульта этот режим не отображается.
Документация
- Болид (НВП) — РЭ «С2000-БКИ», АЦДР.426469.030 РЭп Изм.1 от 21.01.2022
- Болид (НВП) — РЭ «С2000-БКИ 2RS485», АЦДР.426469.030 РЭп Изм.13 от 18.12.2025
