Болид (НВП) · линейные дымовые извещатели системы «Орион»
С2000-ИПДЛ — линейный однопозиционный дымовой извещатель, исполнения на 60/80/100/120 м
Однопозиционный (приёмопередатчик + отражатель) линейный дымовой извещатель для помещений большой площади, протяжённости или высоты потолков; адресный, работает по ДПЛС через С2000-КДЛ.
Модели семейства
С2000-ИПДЛ исп.60дальность действия 5…60 м
| Дальность | 5…60 м |
| Питание | от ДПЛС, 7…11 В |
| Ток потребления | не более 1,7 мА |
| Ёмкость линии | до 35 извещателей на ДПЛС |
| Порог срабатывания | адаптивный или один из 8 фиксированных: 0,5; 0,7; 1,0; 1,3; 1,6; 1,9; 2,2; 3,0 дБ |
| Ширина защищаемого пространства | не более 9 м (по СП5.13130) |
| Инерционность | типовая 6 с, максимальная 8 с |
С2000-ИПДЛ исп.80дальность действия 20…80 м
| Дальность | 20…80 м |
| Питание | от ДПЛС, 7…11 В |
| Ток потребления | не более 1,7 мА |
| Ёмкость линии | до 35 извещателей на ДПЛС |
С2000-ИПДЛ исп.100дальность действия 25…100 м
| Дальность | 25…100 м |
| Питание | от ДПЛС, 7…11 В |
| Ток потребления | не более 1,7 мА |
| Ёмкость линии | до 35 извещателей на ДПЛС |

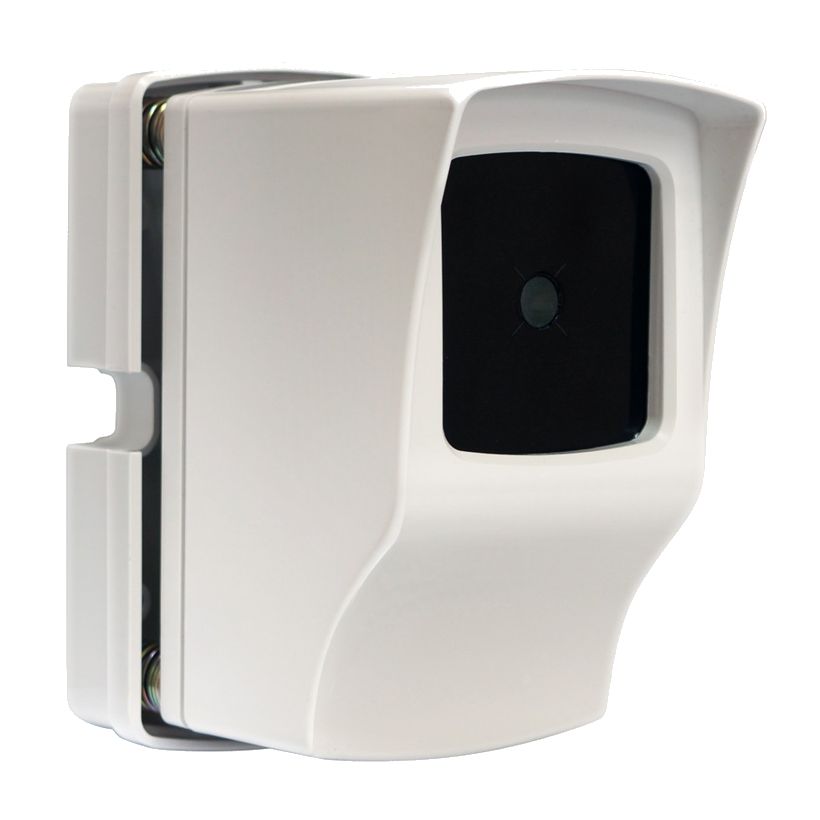

С2000-ИПДЛ исп.120дальность действия 30…120 м
| Дальность | 30…120 м |
| Питание | от ДПЛС, 7…11 В |
| Ток потребления | не более 1,7 мА |
| Ёмкость линии | до 35 извещателей на ДПЛС |
Как это работает и подключается
- Принцип действия — снижение мощности оптического луча при прохождении через задымлённую среду; относится к однопозиционным (приёмопередатчик + отражатель) линейным дымовым адресным извещателям.
- Порог срабатывания настраивается: адаптивный (зависящий от расстояния) или один из 8 фиксированных значений.
- Контролирует собственные неисправности: «Неисправность-память», «-допуска», «-луч», «-превышение», «-снижение» с разной инерционностью фиксации (5–60 с).
Монтаж
- Максимальная ширина защищаемого одним извещателем пространства — 9 м по СП5.13130.
- До 35 извещателей на одну ДПЛС.
- Модель выбирается по реальной дистанции установки — исполнения 60/80/100/120 м не взаимозаменяемы по паспортному диапазону дальности.
Примеры
Склад или ангар с высокими потолками
Линейный извещатель перекрывает протяжённое пространство одним лучом вместо десятков точечных дымовых, порог срабатывания подбирается под условия объекта.
Нюансы и грабли
- Не путать с «С2000-ИПДЛ-Д»: это однопозиционное исполнение (приёмопередатчик с отражателем), тогда как «-Д» — двухпозиционное с раздельными передатчиком и приёмником и другим диапазоном дальности (7…140 м) — разные РЭ, разные монтажные схемы.
Документация
- Болид (НВП) — РЭ «С2000-ИПДЛ», исп.60/80/100/120
