С2000-КПБ — блок контрольно-пусковой на 6 выходов и 2 входа, компонент блочно-модульного прибора

Релейный блок для оповещателей, модулей пожаротушения, замков и камер: 6 выходов до 2,5 А каждый (6 А суммарно), 2 входа технологической сигнализации, работает под «С2000М»/«Сириус».

Модели семейства

С2000-КПБ (АЦДР.425412.003)базовое исполнение, компонент блочно-модульного прибора

Питание	10,2…28,4 В пост. тока, 2 входа
Ток потребления	не более 100 мА (без учёта тока выходов)
Выходы	6 шт., коммутируемое напряжение 10,2…28,4 В, макс. ток одного выхода 2,5 А, суммарный ток блока 6 А
Контроль цепей	ток контроля не более 1,5 мА, напряжение контроля 5 В
Входы	2, контроль технологической сигнализации
Готовность	15 с

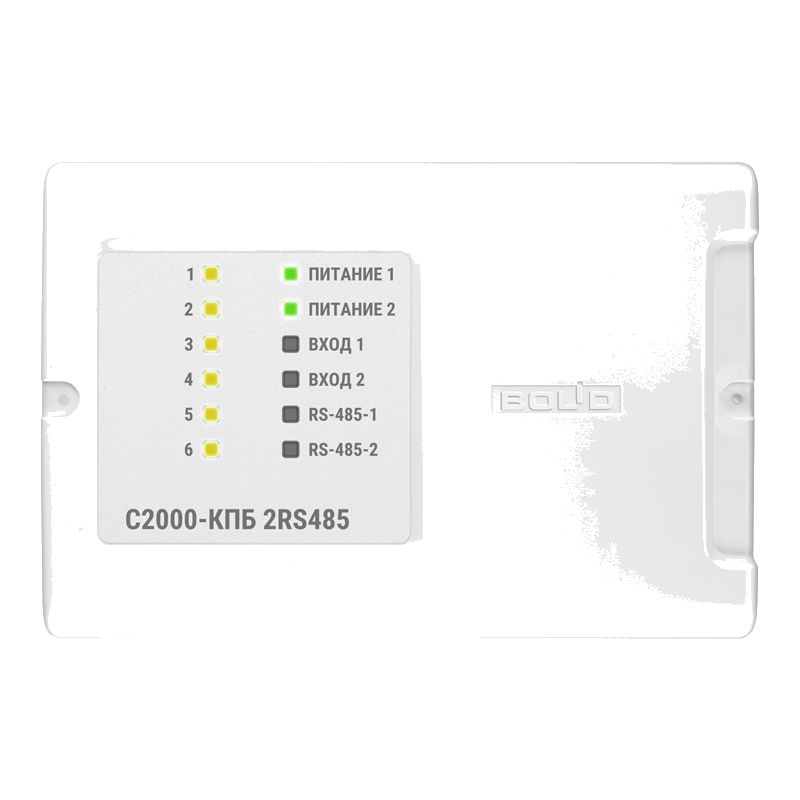

С2000-КПБ 2RS485 (АЦДР.425412.003-01)исполнение с двумя линиями RS-485, та же релейная часть

Питание	10,2…28,4 В пост. тока, 2 входа
Выходы	6 шт., та же схема коммутации, что у базового блока
Входы	2, контроль технологической сигнализации

Как это работает и подключается

Управляет исполнительными устройствами (свето-звуковые пожарные и охранные оповещатели, средства пожарной автоматики, модули пожаротушения водяного/пенного/газового/порошкового/аэрозольного типа, замки, камеры) коммутацией напряжения с собственных клемм питания на выходы.
Работает как компонент блочно-модульного прибора совместно с пультом «С2000М» или прибором «Сириус» (и их исполнениями).
Контролирует 2 входа технологической сигнализации.

Монтаж

Подключение внешних источников питания к клеммам выходов запрещено — может привести к неисправности блока; коммутация только от собственных клемм Uo/Up.
Суммарный коммутируемый ток блока — 6 А на все 6 выходов, а не 2,5 А×6; считать нагрузку по сумме, а не по одному выходу.
Не эксплуатировать в агрессивных средах, пыли и взрывопожароопасных помещениях.

Примеры

Расширение пусковых цепей С2000-АСПТ

КПБ подключается к блоку приёмно-контрольному и управления АСПТ «С2000-АСПТ» для увеличения числа пусковых цепей; централизованное управление отдельными выходами от «С2000М» в этом режиме недоступно.

Управление СКУД и видео на релейном уровне

Блок коммутирует питание на замки, камеры и другие исполнительные устройства собственными клеммами Uo/Up — без внешнего источника на выходах.

Частые вопросы

Чем «С2000-КПБ 2RS485» отличается от базового «С2000-КПБ»?

Той же релейной частью (6 выходов, 2 входа), но с двумя линиями RS-485 вместо одной — используется как резервируемый узел связи в системе.

Нюансы и грабли

В режиме расширения пусковых цепей С2000-АСПТ централизованное управление отдельными выходами от «С2000М»/«Сириус» невозможно — не рассчитывать на прямое управление этими выходами с пульта в этой конфигурации.
Подключение внешнего питания к клеммам выходов — прямой путь к неисправности блока, коммутация идёт только от собственных клемм.

Документация

Болид (НВП) — РЭ «С2000-КПБ», АЦДР.425412.003 РЭп Изм.9 от 03.08.2025
Болид (НВП) — РЭ «С2000-КПБ 2RS485», АЦДР.425412.003-01 РЭп Изм.0 от 19.11.2025
