С2000-КТ — адресная тревожная кнопка для ручной подачи сигнала тревоги по ДПЛС

Извещатель охранный ручной электроконтактный адресный (ГОСТ Р 52435-2015): ручная подача сигнала тревоги через контроллеры С2000-КДЛ/С2000-КДЛ-2И/С2000-КДЛ-С по ДПЛС.

Модели семейства

С2000-КТ (АЦДР.425111.001)адресная тревожная кнопка, до 127 на линии

Питание	от ДПЛС, 8…11 В
Ток потребления	не более 0,6 мА
Ёмкость линии	до 127 кнопок на ДПЛС
Готовность	не более 15 с
Корпус	IP30; 100×55×28 мм; масса не более 45 г
Температура	от −30 до +55 °C, влажность до 95 % при +25 °C

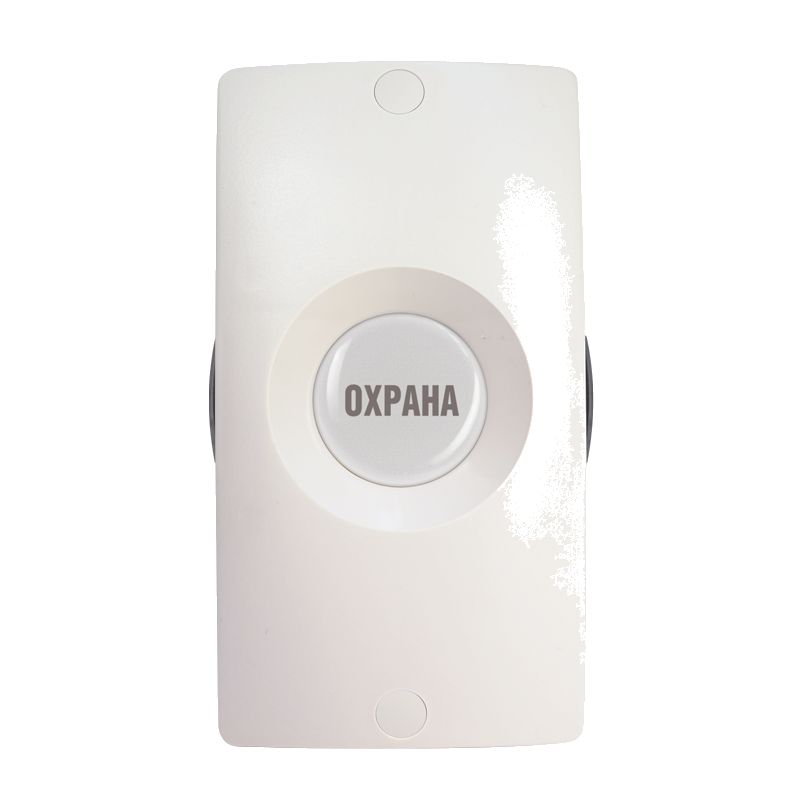

С2000-КТ исп.01 (АЦДР.425111.001-01)тот же корпус и назначение, ток потребления по РЭ исп.01 ниже базового

Питание	от ДПЛС, 8…11 В
Ток потребления	не более 0,5 мА (у базового С2000-КТ по его РЭ — не более 0,6 мА)
Ёмкость линии	127 кнопок на ДПЛС
Сопротивление проводов ДПЛС	не более 100 Ом
Готовность	не более 15 с
Корпус	IP30
Температура	от минус 30 до +55 °C

С2000-КТ исп.02 (АЦДР.425111.001-02)то же семейство, масса меньше — не более 35 г

Питание	от ДПЛС, 8…11 В
Готовность	не более 15 с
Корпус	IP30
Температура	от минус 30 до +55 °C, влажность до 95 % при +25 °C
Масса	не более 35 г (у базового С2000-КТ — не более 45 г)
Габариты	в тексте РЭ исп.02 число повреждено при извлечении — не приводится

Как это работает и подключается

По ГОСТ Р 52435-2015 классифицируется как извещатель охранный ручной электроконтактный адресный; работает с контроллерами двухпроводной линии связи С2000-КДЛ, С2000-КДЛ-2И, С2000-КДЛ-2И исп.01, С2000-КДЛ-С в составе ИСО «Орион».
Информационный обмен и питание — по ДПЛС.

Монтаж

До 127 кнопок на одну ДПЛС.
Максимальное активное сопротивление проводов ДПЛС — не более 100 Ом, минимальное сопротивление изоляции между проводами — не менее 50 кОм.

Примеры

Кнопка тревоги на кассе или посту охраны

Ручная подача сигнала тревоги по адресной линии — без отдельного шлейфа, через контроллер С2000-КДЛ.

Частые вопросы

Чем исп.01 и исп.02 отличаются от базового С2000-КТ?

По назначению и подключению — ничем. Исп.01 отличается током потребления по своему РЭ (не более 0,5 мА против 0,6 мА у базового). Исп.02 легче — масса не более 35 г против 45 г у базового и исп.01.

Нюансы и грабли

Кнопка полностью зависит от ДПЛС и контроллера С2000-КДЛ — не автономное устройство с собственным реле тревоги.
Исп.01 и исп.02 — не готовые замены базового С2000-КТ «один в один» по документам: РЭ на них указывают ток потребления 0,5 мА против 0,6 мА у базового — при расчёте нагрузки на ДПЛС берите большее значение, если модель заранее не известна.

Документация

Болид (НВП) — РЭ «С2000-КТ», АЦДР.425111.001 РЭп
Болид (НВП) — РЭ «С2000-КТ исп.01», АЦДР.425111.001-01 РЭп Изм.4 от 15.08.2025
Болид (НВП) — РЭ «С2000-КТ исп.02», АЦДР.425111.001-02 РЭп Изм.2 от 06.06.2025
