С2000-СМК исп.04–07 — адресные магнитоконтактные извещатели, разные зазоры срабатывания

Линейка адресных магнитоконтактных извещателей (исп.04–07) для контроля дверей и окон; питание и обмен по ДПЛС через С2000-КДЛ, исполнения различаются зазором срабатывания.

Извещатели охранные магнитоконтактные адресные «С2000-СМК исп.04/05/06/07»

Модели семейства

С2000-СМК исп.04 / исп.05 (АЦДР.425113.001-04 / -05)разомкнутое состояние — зазор более 35 мм

Питание	от ДПЛС, 8…11 В
Ток потребления	не более 0,5 мА (v.1.00) / 0,4 мА (v.1.10)
Готовность	не более 15 с
Замкнутое состояние	зазор менее 10 мм
Разомкнутое состояние (исп.04/05)	зазор более 35 мм
Ёмкость линии	до 127 извещателей на ДПЛС

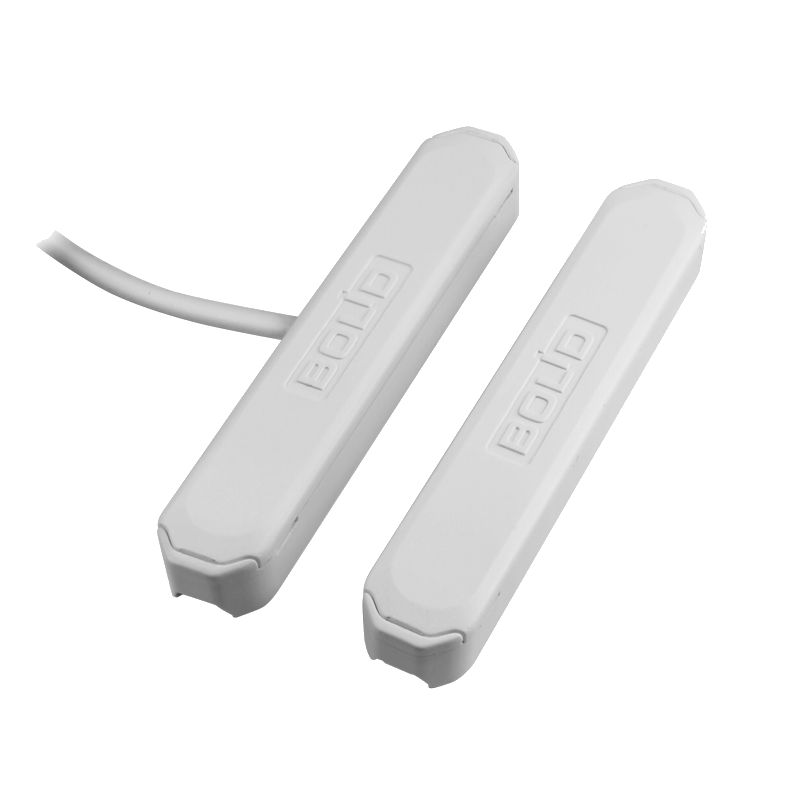

С2000-СМК исп.06 / исп.07 (АЦДР.425113.001-06 / -07)разомкнутое состояние — зазор более 50 мм

Питание	от ДПЛС, 8…11 В
Ток потребления	не более 0,5 мА (v.1.00) / 0,4 мА (v.1.10)
Готовность	не более 15 с
Замкнутое состояние	зазор менее 10 мм
Разомкнутое состояние (исп.06/07)	зазор более 50 мм
Ёмкость линии	до 127 извещателей на ДПЛС

Как это работает и подключается

Функции: контроль состояния охраняемого объекта (открыта/закрыта дверь, оконная створка), передача извещений в КДЛ, хранение адреса обмена в энергонезависимой памяти, измерение напряжения ДПЛС в месте установки.
Работают с контроллерами С2000-КДЛ, С2000-КДЛ-2И, С2000-КДЛ-2И исп.01, С2000-КДЛ-С в составе ИСО «Орион».

Монтаж

До 127 извещателей на одну ДПЛС.
Исполнение подбирать по реальному зазору между магнитом и блоком обработки при закрытом положении — 04/05 для узкого зазора, 06/07 для широкого.

Примеры

Контроль дверей и окон с разным допустимым зазором

Исп.04/05 срабатывают при меньшем разбеге (35 мм) — для плотно прилегающих притворов, исп.06/07 (50 мм) — где зазор больше.

Нюансы и грабли

Все четыре исполнения (04–07) описаны в одном РЭ, но различаются паспортным зазором срабатывания — при замене на объекте сверять исполнение, а не только внешний вид корпуса.

Документация

Болид (НВП) — РЭ «С2000-СМК исп.04/05/06/07», АЦДР.425113.001-04 РЭп Изм.4 от 23.09.2025
