Болид (НВП) · релейные модули системы «Орион»

С2000-СП1 — блок на 4 реле для пуска и оповещения, 2 А / 60 В на каждый выход

Релейный блок для сигналов «Пожар»/«Пуск»/«Неисправность» и управления исполнительными устройствами (лампы, сирены, замки, шлагбаумы); 4 переключаемых реле, работает под «С2000М»/«Сириус».

Модели семейства

С2000-СП1 (АЦДР.425412.001)базовое исполнение, пластиковый корпус

Питание	10,2…28,4 В пост. тока, 2 входа
Ток потребления при 12 В	140 мА (все реле включены) / 20 мА (все выключены)
Ток потребления при 24 В	70 мА (все реле включены) / 15 мА (все выключены)
Реле	4 исполнительных с переключаемыми контактами
Коммутация	до 60 В, до 2 А, до 30 ВА на каждое реле
Готовность	5 с
Корпус	IP40

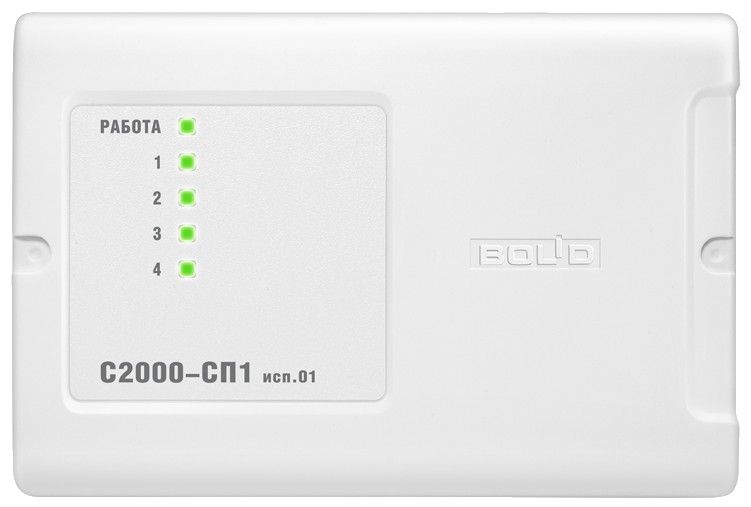

С2000-СП1 исп.01 (АЦДР.425412.001-01)исполнение с той же релейной частью

Питание	10,2…28,4 В пост. тока, 2 входа
Реле	4 исполнительных с переключаемыми контактами
Коммутация	до 60 В, до 2 А, до 30 ВА на каждое реле
Корпус	IP40

Как это работает и подключается

Работает в составе систем охранно-пожарной сигнализации и контроля доступа совместно с пультом «С2000М» или прибором «Сириус» (и их исполнениями).
Контроль целостности линии связи от контактов реле блока до принимающего устройства (если нужен) обеспечивается самим принимающим устройством, не блоком.

Монтаж

Конструктивно блок выполнен в пластмассовом корпусе с платой радиоэлементов внутри.
Не эксплуатировать в агрессивных средах, пыли и взрывопожароопасных помещениях.

Примеры

Пуск систем пожаротушения и оповещения

Блок формирует сигналы «Пожар», «Пуск», «Неисправность» в СПИ и на приборы пожарного управления, отключает при пожаре инженерное оборудование.

Управление СКУД и охранными исполнительными устройствами

Управляет лампами, сиренами, видеокамерами, электромагнитными и электромеханическими замками, приводами шлюзов, ворот, турникетов на релейном уровне.

Частые вопросы

Чем «исп.01» отличается от базового С2000-СП1?

Той же релейной частью (4 реле, коммутация до 60 В/2 А) — оба блока имеют одинаковое назначение и электрические характеристики выходов по РЭ.

Нюансы и грабли

Контроль целостности линии до принимающего устройства — не функция блока: если нужен, реализуется на стороне приёмника сигнала.

Документация

Болид (НВП) — РЭ «С2000-СП1», АЦДР.425412.001 РЭп Изм.5 от 05.08.2025
Болид (НВП) — РЭ «С2000-СП1 исп.01», АЦДР.425412.001-01 РЭп Изм.6 от 05.08.2025
