С2000-СП2 — адресный релейный блок на 2 выхода, работает по ДПЛС от С2000-КДЛ

Адресный сигнально-пусковой блок: 2 релейных выхода, питание и команды по ДПЛС от С2000-КДЛ/С2000-КДЛ-2И, для пуска систем пожаротушения и управления исполнительными устройствами.

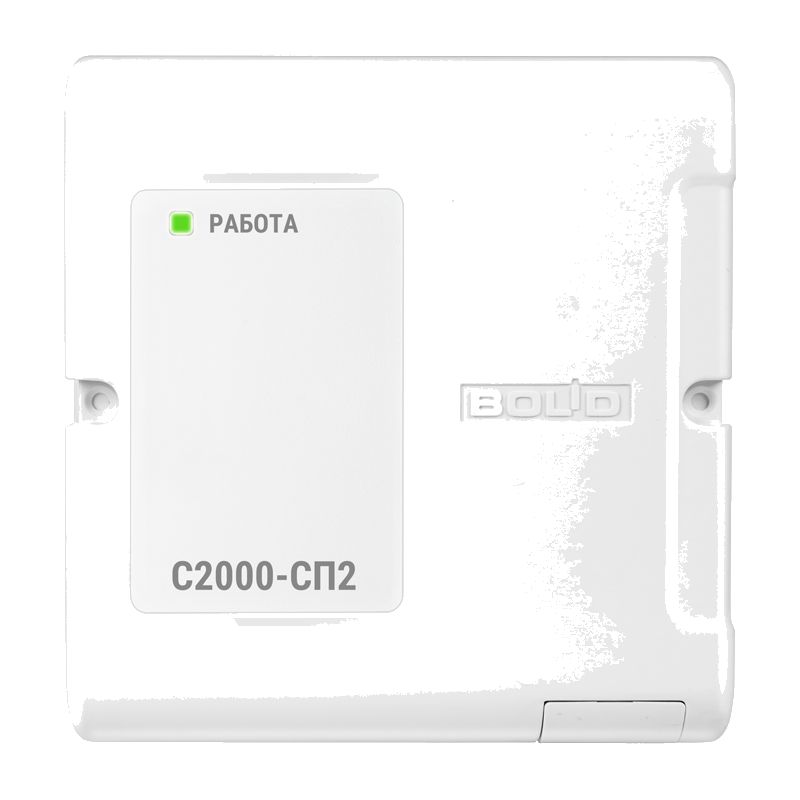

Блок сигнально-пусковой адресный «С2000-СП2»

Модели семейства

С2000-СП2 (АЦДР.425412.004)адресный релейный блок, 2 выхода

Питание	по ДПЛС, 8…12 В
Ток потребления	средний не более 1 мА
Готовность	15 с
Реле	2 релейных выхода
Коммутация DC	2 А при 30 В
Коммутация AC	1 А при 125 В
Корпус	IP40; 106×109×42 мм; масса не более 0,3 кг
Температура	от −30 до +55 °C

Как это работает и подключается

Совместим со всеми версиями С2000-КДЛ (кроме v2.10–v2.14), С2000-КДЛ-2И (кроме v1.10–v1.14), а также со всеми версиями С2000-КДЛ-2И исп.01 и С2000-КДЛ-С.
Обеспечивает включение/выключение/переключение выходов по заданной программе в соответствии с командами от сетевого контроллера.
В системах охранной сигнализации и СКУД управляет лампами, сиренами, видеокамерами, электромагнитными замками, выдаёт тревожные извещения на ПЦН переключением контактов реле.

Монтаж

При необходимости контроля целостности линии связи от контактов реле блока до принимающего устройства — контроль обеспечивается самим принимающим устройством, не блоком.
Не эксплуатировать в агрессивных средах, пыли и взрывопожароопасных помещениях.

Примеры

Пуск систем пожаротушения на адресной линии

Блок формирует стартовый импульс на прибор управления и передаёт релейные сигналы внутри или между системами, участвующими в пожарной безопасности.

Нюансы и грабли

Работает по ДПЛС, а не по RS-485 напрямую — совместимость завязана на версию прошивки С2000-КДЛ/С2000-КДЛ-2И, при обновлении контроллера сверяться со списком поддерживаемых версий.

Документация

Болид (НВП) — РЭ «С2000-СП2», АЦДР.425412.004 РЭп Изм.12 от 03.10.2025
Болид (НВП) — РЭ «С2000-СП2», более ранняя редакция май 2023
