Болид (НВП) · адресные сигнально-пусковые блоки на два выхода, ДПЛС «Орион»
С2000-СП4 — сигнально-пусковой блок на 2 выхода: клапаны, приводы, контроль обрыва/КЗ
Адресный блок с двумя реле на ДПЛС «С2000-КДЛ» для клапанов противодымной вентиляции, огнезадерживающих и дренчерных клапанов. Исполнения с питанием исполнительной части 230 В и 12/24 В.
Модели семейства
С2000-СП4/220 (АЦДР.425412.015)исполнительная часть от сети 230 В, приёмо-передающая — от ДПЛС, без встроенного ИКЗ
| Питание исполнительной части | 230 В ±10% переменного тока |
| Питание приёмо-передающей части | от ДПЛС |
| Ток потребления | исполнительная часть ≤ 20 мА; приёмо-передающая ≤ 1,5 мА |
| Выходы | 2, максимальный коммутируемый ток каждого 3 А, ток контроля цепи ≤ 1,5 мА |
| Изоляция ДПЛС/исполнительной части | 500 В |
| Концевые выключатели | 2, с контролем на обрыв/КЗ |
| ИКЗ | нет встроенного изолятора КЗ ДПЛС (в отличие от исп.01) |
| Класс защиты от поражения током | 0 по ГОСТ 12.2.007.0-75 |
| Корпус | IP40, 156×107×39 мм, ≤ 0,3 кг |
| Температура | от минус 30 до +55 °С |
| Готовность/наработка | готовность ≤ 15 с; наработка на отказ ≥ 80000 ч; срок службы 10 лет |

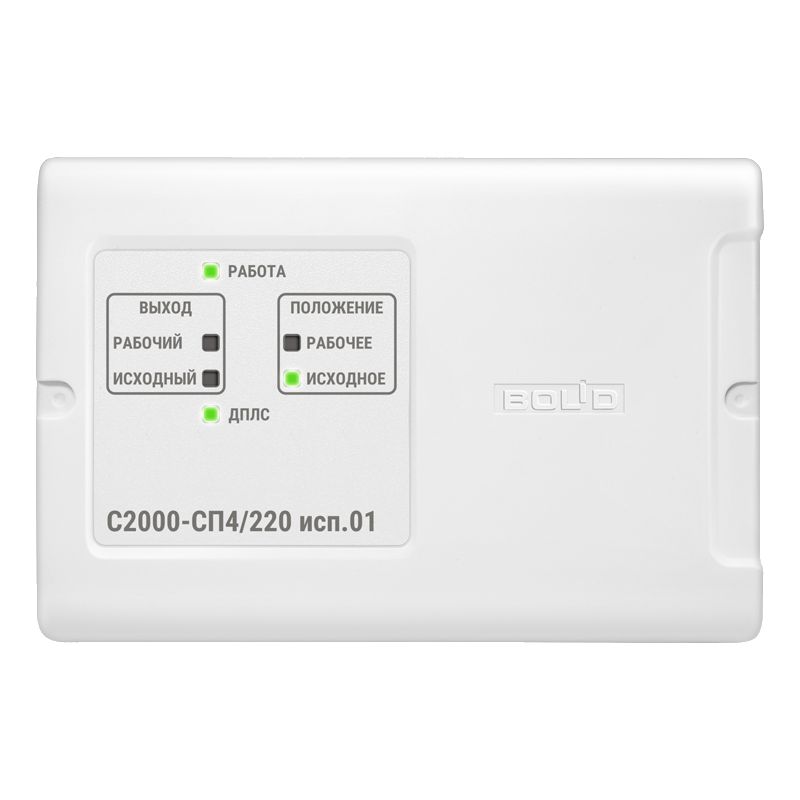

С2000-СП4/220 исп.01 (АЦДР.425412.015-01)исполнительная часть от сети 230 В, приёмо-передающая — от ДПЛС
| Питание исполнительной части | 230 В ±10% переменного тока, 2 ввода |
| Питание приёмо-передающей части | от ДПЛС |
| Ток потребления | исполнительная часть ≤ 20 мА; приёмо-передающая ≤ 1,5 мА, при сработавшем ИКЗ ≤ 3,3 мА |
| Выходы | 2, максимальный коммутируемый ток каждого 3 А, ток контроля цепи ≤ 1,5 мА |
| Изоляция ДПЛС/исполнительной части | 500 В |
| Концевые выключатели | 2 контролируемых входа |
| ИКЗ | 1 встроенный изолятор короткого замыкания ДПЛС |
| Класс защиты от поражения током | 0 по ГОСТ 12.2.007.0-75 |
| Корпус | IP40, 156×107×39 мм, ≤ 0,3 кг |
| Температура | от минус 30 до +55 °С |
| Готовность/наработка | готовность ≤ 15 с; наработка на отказ ≥ 80000 ч; срок службы 10 лет |

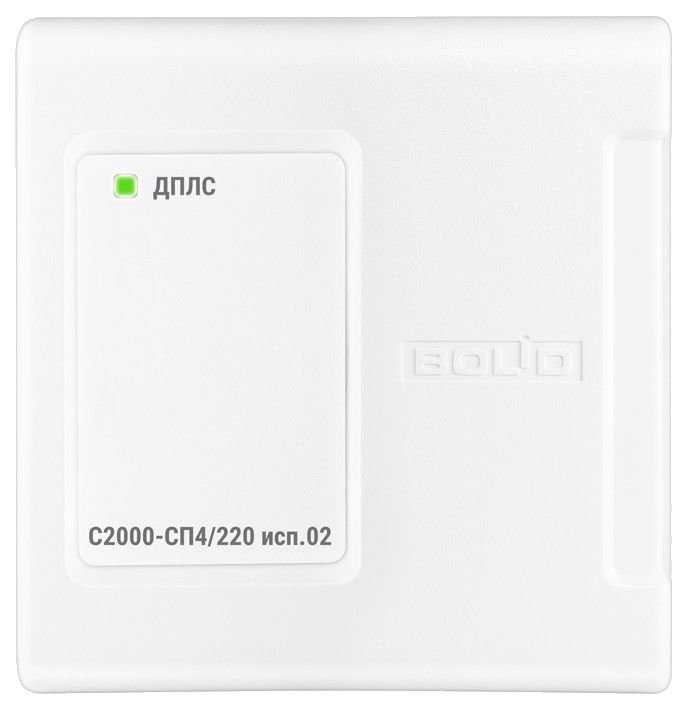

С2000-СП4/220 исп.02 (АЦДР.425412.015-02)компактный корпус 106×109×42 мм, выходы на 0,5 А, встроенный ИКЗ
| Питание (ДПЛС) | постоянный ток 8–12 В, ток потребления не более 1,5 мА (3,3 мА при сработавшем ИКЗ) |
| Готовность к работе | 15 с |
| Изолятор КЗ | 1, встроенный, на линии ДПЛС |
| Выходы | 2, коммутируемое напряжение 0…250 В, максимальный ток одного выхода 0,5 А (у /220 и /220 исп.01 — 3 А) |
| Концевые выключатели | 2 контролируемых |
| Изоляция ДПЛС/исполнительной части | 1500 В |
| Защита корпуса | IP40 |
| Температура | от минус 30 до +55 °C |
| Габариты, масса | 106×109×42 мм, не более 0,3 кг — компактнее /220 и /220 исп.01 (156×107×39 мм) |

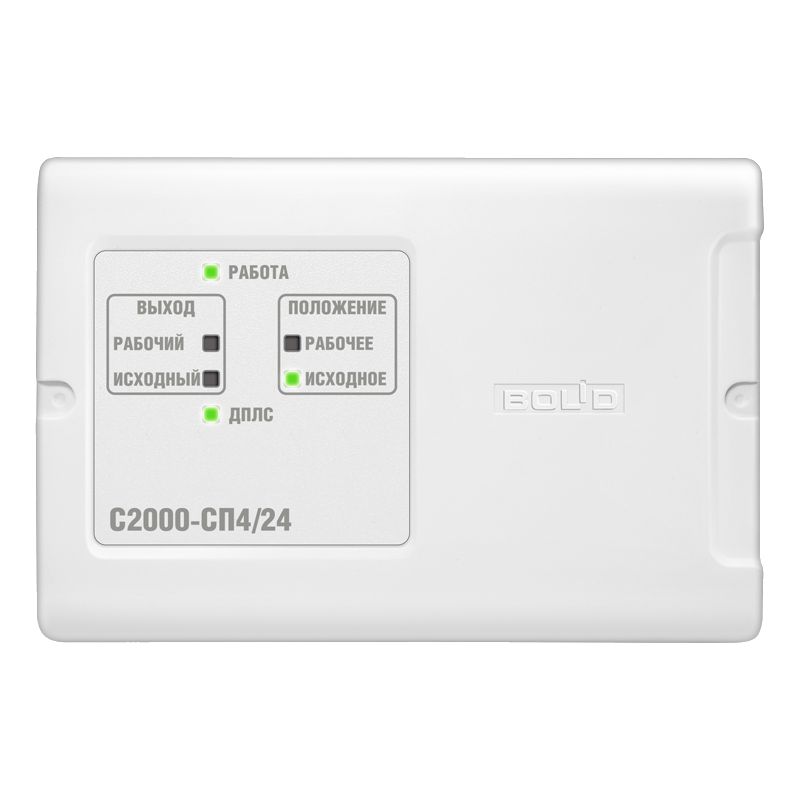

С2000-СП4/24 (АЦДР.425412.016)исполнительная часть от 12/24 В постоянного или переменного тока
| Питание исполнительной части | 10,2–28,4 В постоянного тока или 12–24 В ±10% переменного тока, 2 ввода |
| Питание приёмо-передающей части | от ДПЛС |
| Ток потребления | исполнительная часть от внешнего источника ≤ 120 мА; приёмо-передающая от ДПЛС ≤ 1,5 мА |
| Выходы | максимальный коммутируемый ток 3 А, ток контроля цепи ≤ 1,5 мА |
| Изоляция ДПЛС/исполнительной части | 500 В |
| Концевые выключатели | 2 контролируемых входа |
| Корпус | IP40, 156×107×39 мм, ≤ 0,3 кг |
| Температура | от минус 30 до +55 °С |
| Готовность/наработка | готовность ≤ 15 с; наработка на отказ ≥ 80000 ч; срок службы 10 лет |

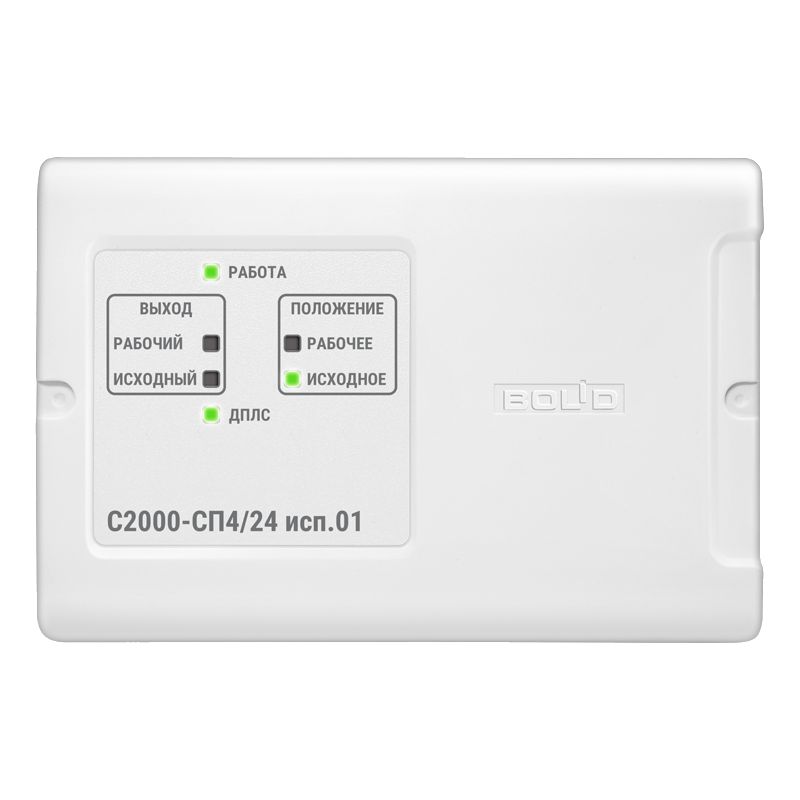

С2000-СП4/24 исп.01 (АЦДР.425412.016-01)исполнительная часть от 12/24 В, добавлен встроенный ИКЗ ДПЛС
| Питание исполнительной части | 10,2–28,4 В постоянного тока или 12–24 В ±10% переменного тока, 2 ввода |
| Ток потребления | исполнительная часть ≤ 120 мА; приёмо-передающая ≤ 1,5 мА, при сработавшем ИКЗ ≤ 3,3 мА |
| Выходы | 2, максимальный коммутируемый ток каждого 3 А, ток контроля цепи ≤ 1,5 мА |
| ИКЗ | 1 встроенный изолятор короткого замыкания ДПЛС |
| Изоляция ДПЛС/исполнительной части | 500 В |
| Корпус | IP40, 156×107×39 мм, ≤ 0,3 кг |
| Температура | от минус 30 до +55 °С |
| Готовность/наработка | готовность ≤ 15 с; наработка на отказ ≥ 80000 ч; срок службы 10 лет |
Как это работает и подключается
- Блок работает в составе блочно-модульного ППКУ: получает команды управления по ДПЛС от «С2000-КДЛ» или «С2000-КДЛ-2И», коммутирует напряжение питания на клеммы двух выходов по заданной программе, конфигурируется программой «UProg» версии 4.1.0.26 и выше.
- Каждый выход контролирует подключённую цепь на обрыв и короткое замыкание по напряжению между клеммами «рабочее (исходное)»/«N» и току нагрузки: «Норма» — включён 2 мА–3 А или выключен 0,35–1 мА при напряжении питания; «Обрыв» — включён 0–2 мА или выключен 0–0,35 мА при напряжении более 50 В; «Короткое замыкание» — включён от 3 А или выключен 0,35–1 мА при напряжении 0–0,25 В.
- Если выход к моменту включения находился в состоянии обрыва или КЗ — блок его не включит.
- Блок контролирует 2 концевых выключателя, сигнализирующих о положении привода/клапана.
Монтаж
- Перед монтажом присвоить блоку уникальный диапазон адресов ДПЛС, не пересекающийся с другими устройствами на этом интерфейсе.
- Монтаж — внутри защищаемого объекта: в шкафах ОПС, боксах, на стенах, за подвесными потолками или других конструкциях, защищённых от осадков и механических воздействий, вблизи от исполнительных устройств. При смежной установке приборов — не менее 10 мм между ними по вертикали и горизонтали.
- Монтаж и обслуживание — при отключённом напряжении питания блока, персоналом с квалификационной группой по электробезопасности не ниже второй.
- При эквивалентном сопротивлении нагрузки на выходе менее 250 Ом — последовательно с исполнительным устройством ставить 2 встречно-параллельных диода (1N4007 при токе до 1 А, 1N5406 при токе более 1 А) в непосредственной близости от исполнительного устройства. При сопротивлении более 50 кОм — параллельно нагрузке ставить резистор менее 50 кОм (рекомендуемый номинал 47 кОм, 2 Вт) вблизи устройства. При сопротивлении от 250 Ом до 50 кОм — подключение напрямую, без доп. элементов.
- У версии /220 исп.01 цепи под опасным напряжением закрыты электроизоляционной крышкой — не снимать под напряжением.
Примеры
Клапан дымоудаления
Блок коммутирует питание на привод клапана по команде от С2000-КДЛ, контролирует два концевых выключателя (открыт/закрыт) и саму цепь на обрыв и КЗ.
Питание исполнительных цепей от сети 230 В
«С2000-СП4/220 исп.01» берёт питание исполнительной части от сети 230 В, приёмо-передающая часть — от ДПЛС; исполнение с гальванической изоляцией 500 В между ДПЛС и силовой частью.
Низковольтные приводы 12/24 В
«С2000-СП4/24» и «С2000-СП4/24 исп.01» питают исполнительную часть от внешнего источника 12/24 В постоянного или переменного тока — там, где сетевые 230 В на клапан заводить не нужно.
Частые вопросы
Чем /220 исп.01 отличается от /24?
Источником питания исполнительной части: /220 исп.01 — 230 В переменного тока (опасное напряжение под крышкой), /24 — 10,2–28,4 В постоянного или 12–24 В переменного. Приёмо-передающая часть у всех версий питается от ДПЛС.
Чем базовый /220 отличается от /220 исп.01?
У исп.01 добавлен встроенный изолятор короткого замыкания (ИКЗ) на линии ДПЛС — у базового /220 его нет. Остальные параметры (230 В, 3 А на выход, корпус 156×107×39 мм) совпадают.
Чем /220 исп.02 отличается от /220 и /220 исп.01?
Корпус меньше (106×109×42 мм против 156×107×39 мм) и максимальный ток выхода ниже — 0,5 А против 3 А. ИКЗ встроен, как у исп.01.
Сколько выходов и что они контролируют?
Два релейных выхода; у /220, /220 исп.01 и /24-версий максимальный коммутируемый ток каждого 3 А, блок различает состояния «Норма», «Обрыв», «Короткое замыкание» по напряжению и току цепи, плюс 2 входа контроля концевых выключателей клапана. У /220 исп.02 выходы на 0,5 А.
Нюансы и грабли
- Не путать версии по питанию исполнительной части: /220 и /220 исп.01/исп.02 — 230 В переменного тока (опасное напряжение, работы только при отключённом питании), /24 и /24 исп.01 — 10,2–28,4 В постоянного или 12–24 В переменного — разные схемы подключения нагрузки, нельзя взаимозаменять по клеммам.
- Выход не включится, если на момент подачи команды цепь уже в состоянии обрыва или КЗ — сначала устранить неисправность цепи, потом подавать команду.
- Без диодов на низкоомной нагрузке (< 250 Ом) или резистора на высокоомной (> 50 кОм) контроль обрыва/КЗ будет врать — блок либо не увидит обрыв, либо ложно определит КЗ.
- Конфигурация блока (программа выходов, параметры контроля) меняется только через «UProg» версии 4.1.0.26 и выше — более старая версия программы правильно не запишет.
- У /220 исп.02 максимальный ток выхода всего 0,5 А (у /220 и /220 исп.01 — 3 А) — под мощный привод клапана исп.02 не подходит, нужно смотреть /220 исп.01.
Документация
- «С2000-СП4/220» — РЭ, АЦДР.425412.015 РЭп, Изм.21 от 18.11.2025
- «С2000-СП4/220 исп.01» — РЭ, АЦДР.425412.015-01 РЭп, Изм.2 от 18.11.2025
- «С2000-СП4/220 исп.02» — РЭ, АЦДР.425412.015-02 РЭп, Изм.7 от 18.02.2025
- «С2000-СП4/24» — РЭ, АЦДР.425412.016 РЭп, Изм.21 от 18.11.2025
- «С2000-СП4/24 исп.01» — РЭ, АЦДР.425412.016-01 РЭп, Изм.3 от 18.11.2025
