С2000-Спектрон-607/608 — адресный извещатель пламени ИК/УФ для сварочных постов
Адресный пожарный извещатель пламени ИК/УФ (ИП329/330) на ДПЛС «С2000-КДЛ», устойчив к сварке, проблесковым маякам и солнцу. Модели 607 и 608 различаются только стойкостью к свету ламп.
Модели семейства
С2000-Спектрон-607 (ИП329/330, СПЕК.420529.600.607-01)устойчивость к прямому свету ламп 150 000 лк
| Напряжение линии связи | от 8 до 11 В |
| Ток потребления в режиме «Норма» | не более 1,25 мА |
| Время технической готовности | не более 60 с |
| Извещателей на одну ДПЛС | не более 50 шт. |
| Макс. активное сопротивление проводов ДПЛС | не более 100 Ом |
| Мин. сопротивление изоляции ДПЛС | не менее 50 кОм |
| Степень защиты оболочки | IP66/IP68 |
| Температура | от минус 40 до +50 °С |
| Влажность | до 93% при +40 °С |
| Угол обзора | 90° |
| Спектральная чувствительность ИК | 4300 нм |
| Спектральная чувствительность УФ | от 185 до 260 нм |
| Чувствительность по ГОСТ Р 53325-2012 | 1 класс |
| Устойчивость к прямому свету | 150 000 лк (лампы накаливания и люминесцентные) |
| Масса/габариты | не более 0,45 кг, 158×84×78 мм |
| Наработка на отказ | 60000 ч, вероятность безотказной работы 0,98758, срок службы 10 лет |

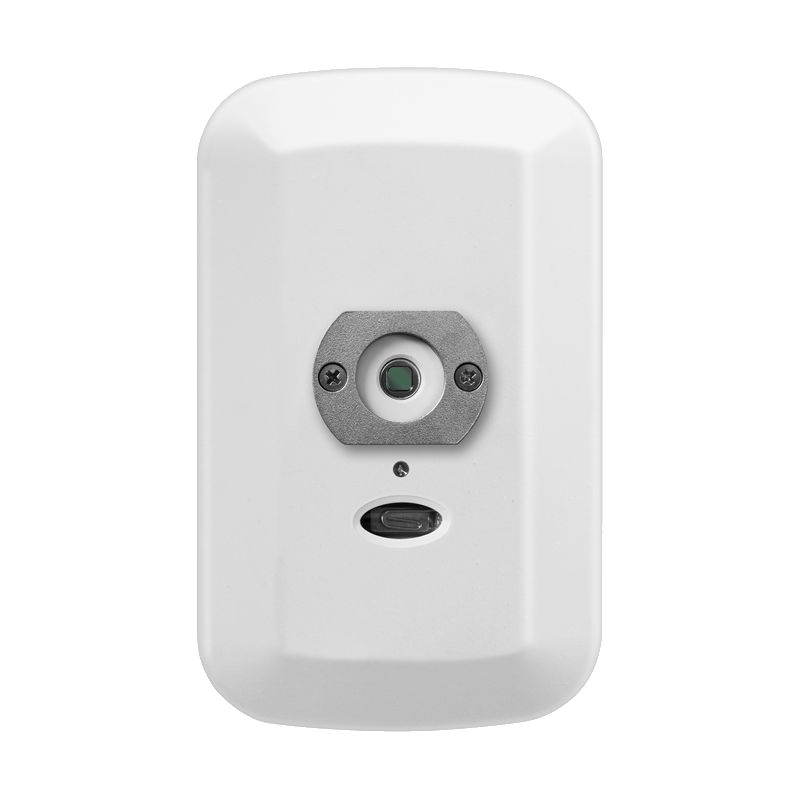

С2000-Спектрон-608 (ИП329/330, СПЕК.420529.600.608-01)устойчивость к прямому свету ламп 100 000 лк
| Напряжение линии связи | от 8 до 11 В |
| Ток потребления в режиме «Норма» | не более 1,25 мА |
| Время технической готовности | не более 60 с |
| Извещателей на одну ДПЛС | не более 50 шт. |
| Макс. активное сопротивление проводов ДПЛС | не более 100 Ом |
| Мин. сопротивление изоляции ДПЛС | не менее 50 кОм |
| Степень защиты оболочки | IP66/IP68 |
| Температура | от минус 40 до +50 °С |
| Влажность | до 93% при +40 °С |
| Угол обзора | 90° |
| Спектральная чувствительность ИК | 4300 нм |
| Спектральная чувствительность УФ | от 185 до 260 нм |
| Чувствительность по ГОСТ Р 53325-2012 | 1 класс |
| Устойчивость к прямому свету | 100 000 лк (лампы накаливания и люминесцентные) |
| Масса/габариты | не более 0,45 кг, 158×84×78 мм |
| Наработка на отказ | 60000 ч, вероятность безотказной работы 0,98758, срок службы 10 лет |
Как это работает и подключается
- Извещатель работает с «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01» или «С2000-КДЛ-С» в составе ИСО «Орион», поддерживает протокол ДПЛС_v2.хх; формирует извещение «Пожар» при регистрации открытого очага пламени.
- Область применения: системы пожарной сигнализации и автоматического пожаротушения, закрытые и открытые помещения, сварочные и металлообрабатывающие посты.
- Извещатель обеспечивает автоматическую проверку работоспособности чувствительных элементов и внутренних электрических цепей; является невосстанавливаемым, периодически обслуживаемым изделием.
- Подключение к ДПЛС: цветной провод кабеля извещателя — на «+ДПЛС», белый или чёрный — на «-ДПЛС».
Монтаж
- Крепёжно-юстировочное устройство из комплекта поставки закрепить на рабочем месте, установить извещатель, выполнить электрическое подключение, затем повернуть извещатель на контролируемую зону и зафиксировать.
- Кабель ДПЛС держать на удалении от силового кабеля; их пересечение — только под прямым углом. Сечение проводника кабеля ДПЛС — не менее 0,75 мм². Заземление экрана кабеля — в одной точке со стороны КДЛ.
- Монтаж — по утверждённому проекту размещения системы.
Примеры
Сварочный или металлообрабатывающий пост
Извещатель устойчив к прямому, отражённому и переотражённому излучению электродуговой и аргонной сварки, металлорежущих и шлифовальных машин, проблесковых маяков спецтехники.
Открытая площадка под солнцем
Корпус IP66/IP68, диапазон рабочих температур от минус 40 до +50 °С, устойчив к прямому и отражённому солнечному свету.
Частые вопросы
Чем 607 отличается от 608?
Только устойчивостью к прямому свету источников: у 607 — 150 000 лк, у 608 — 100 000 лк (для ламп накаливания и люминесцентных). Остальные параметры и корпус — одинаковые.
Можно ли ставить извещатель у сварочного поста?
Да — линейка «Спектрон-607/608» рассчитана именно на это: устойчива к излучению электродуговой и аргонной сварки, металлорежущих и шлифовальных машин, проблесковым маякам спецтехники.
Нюансы и грабли
- Во время монтажа запрещено: вносить изменения в конструкцию извещателя, отворачивать винты и вскрывать корпус, подвергать ударам или падению с высоты более 0,1 м, применять схемы подключения, отличные от раздела РЭ, без согласования с производителем — нарушение прекращает гарантию и может нарушить работу извещателя.
- 607 и 608 различаются только устойчивостью к прямому свету ламп (150 000 лк против 100 000 лк) — остальные характеристики, включая корпус и монтаж, идентичны; спецификацию по проекту сверять именно по этому параметру.
- Сечение проводника ДПЛС менее 0,75 мм² не соответствует РЭ — при расчёте линии закладывать это как минимум.
Документация
- «С2000-Спектрон-607» — РЭп, СПЕК.420529.600.607-01, Изм.0 от 10.07.2025
- «С2000-Спектрон-608» — РЭп, СПЕК.420529.600.608-01, Изм.0 от 10.07.2025
