С2000-СТ — адресный акустический извещатель разбития стекла: исп.02 и исп.04
Адресный извещатель разбития стекла по акустике, на ДПЛС «С2000-КДЛ». Исп.02 — базовый набор стёкол, исп.04 — расширенный (с закалённым и многослойным), самотестирование, антимаскирование.
Модели семейства
С2000-СТ исп.02 (АЦДР.425132.001-02)обычное и защищённое плёнкой стекло 2,5–8 мм
| Обнаруживаемое стекло | обычное марок М4–М8, в т.ч. с защитной полимерной плёнкой класса А1–А3, толщиной от 2,5 до 8 мм, площадью не менее 0,1 м² (сторона не менее 0,3 м) |
| Рабочая дальность | не менее 6 м |
| Рабочих частот | 2 (высокая и низкая) |
| Время технической готовности | не более 10 с |
| Ток потребления | не более 2,5 мА |
| Диапазон адресов | от 1 до 127, заводской адрес 127 |
| Климатическое исполнение | ОХЛ4 по ОСТ 25 1099-83, рабочие температуры от минус 10 до плюс 45 °С |
| Механическая стойкость | категория размещения 4 по ОСТ 25 1099-83 |
| Габариты | не более 75×65×25 мм |
| Масса | не более 0,1 кг |
| Наработка/срок службы | не менее 60000 ч наработка до отказа, срок службы 10 лет |

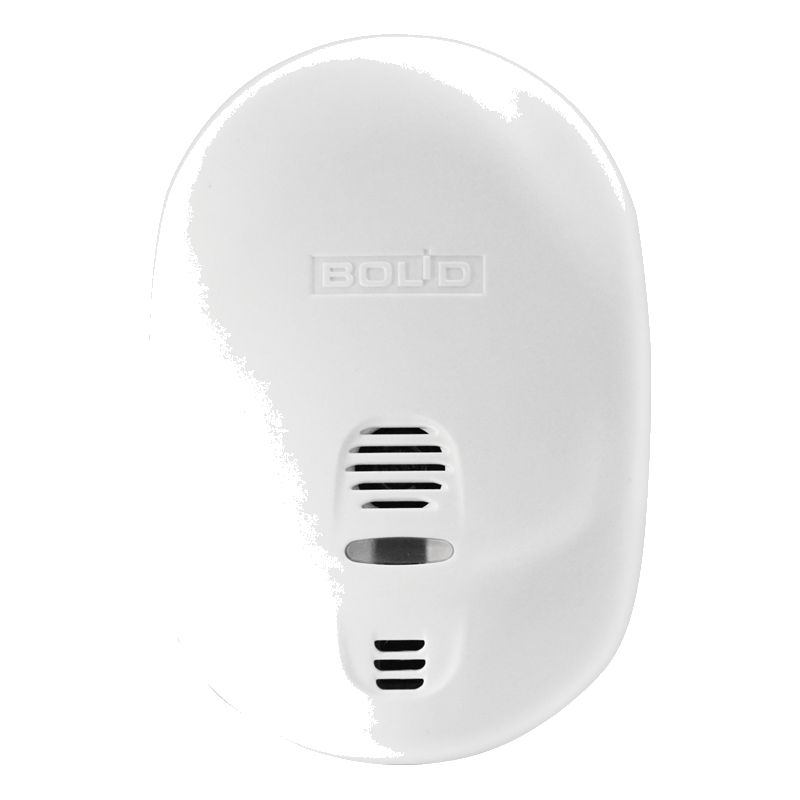

С2000-СТ исп.04 (АЦДР.425132.001-04)расширенный список стекла + самотестирование, антимаскирование
| Обнаруживаемое стекло | обычное и защищённое плёнкой 2,5–8 мм; армированное до 6 мм; узорчатое 4–8 мм; многослойное строительное 6–8 мм; закалённое 4–8 мм, площадь не менее 0,1 м² (сторона не менее 0,3 м) |
| Напряжение питания (от ДПЛС) | 8–11 В |
| Средний ток потребления в дежурном режиме | не более 1 мА |
| Время технической готовности | не более 20 с |
| Максимальная дальность действия | 6 м |
| Степень защиты оболочки | IP30 |
| Температура | от минус 30 до +40 °С |
| Влажность | 93% при +40 °С |
| Габариты | 95×66×25 мм |
| Масса | не более 0,1 кг |
| Наработка на отказ | 80000 ч, вероятность безотказной работы 0,98758, срок службы 10 лет |
| Совместимость с КДЛ | «С2000-КДЛ» версии 2.30 и выше, «С2000-КДЛ-2И» / «С2000-КДЛ-2И исп.01» версии 1.30 и выше |
Как это работает и подключается
- Извещатель — класс акустических: анализирует сигналы с микрофона, интеллектуальный алгоритм оценивает, произошло ли разбитие стекла в зоне контроля; состояние отображается на светодиодном индикаторе и передаётся по ДПЛС в КДЛ.
- Информативность исп.02 — не менее четырёх состояний: тестовый режим, «Норма», «Тревога», «Вскрытие». Тестовый режим включается переключателем «3»: без тестового сигнала — однократное включение индикатора каждые (2,0±0,1) с и сообщение «Норма»; при регистрации тестового сигнала — тройная серия двукратных вспышек и сообщение «Тревога».
- Адрес хранится в энергонезависимой памяти. Задать адрес — командой «Смена адреса устройства» с пульта/компьютера (с указанием старого и нового) или «Программирование адреса устройства» (перезаписывает независимо от текущего адреса) с последующим кодовым нажатием на тампер исп.02: три длинных нажатия (не менее 1 с каждое), одно короткое (менее 1 с), паузы между нажатиями не более 1 с.
- Исп.04 при включении и восстановлении корпуса выполняет функцию самотестирования, имеет функцию антимаскирования и дискретную регулировку чувствительности кодовыми нажатиями тампера; определяет вскрытие корпуса тампером.
Монтаж
- Электропитание и информационный обмен — только по ДПЛС «С2000-КДЛ», отдельного источника питания не требуется.
- Для монтажа и пусконаладки исп.04 рекомендуются: цифровой мультиметр (до 500 В, до 5 А, сопротивление до 2 МОм), автономный программатор адресов «С2000-АПА», плоская и крестовая отвёртки, бокорезы, плоскогубцы.
- После назначения адреса — записать его на наклейке и приклеить на извещатель (обе версии).
Примеры
Витрина магазина
Извещатель ловит разбитие обычного стекла толщиной от 2,5 до 8 мм площадью не менее 0,1 м² по анализу акустического сигнала, извещение уходит по ДПЛС на «С2000-КДЛ».
Объект с закалённым/многослойным остеклением
Для закалённого, армированного, узорчатого и многослойного строительного стекла нужен исп.04 — исп.02 такие типы не перечисляет.
Частые вопросы
Чем исп.02 отличается от исп.04?
Исп.04 распознаёт больше типов стекла (плюс армированное, узорчатое, многослойное, закалённое), имеет самотестирование и антимаскирование, требует более новую версию прошивки КДЛ (2.30+ для «С2000-КДЛ», 1.30+ для «-2И»). Исп.02 — базовая версия под обычное и плёночное стекло.
Нужен ли извещателю отдельный блок питания?
Нет, обе версии питаются и обмениваются данными только по ДПЛС «С2000-КДЛ».
Нюансы и грабли
- Не путать исполнения по типам стекла: исп.02 — только обычное и защищённое плёнкой (2,5–8 мм); закалённое, армированное, узорчатое и многослойное строительное стекло — только по исп.04. Ставить исп.02 на объект с закалённым остеклением бессмысленно.
- Исп.04 совместим только с «С2000-КДЛ» версии 2.30 и выше или «С2000-КДЛ-2И»/«-2И исп.01» версии 1.30 и выше — со старой прошивкой КДЛ работать не будет.
- Исп.04 помехозащищён (не выдаёт «Тревогу») при неразрушающем ударе резиновым шаром массой (0,39±0,01) кг с энергией (1,9±0,1) Дж и при звуковом давлении до 80 дБ — но это не значит полную защиту от ложных срабатываний при более сильных ударах или шуме.
- У исп.02 степень защиты оболочки в тексте РЭ не указана числом (только климатическое исполнение ОХЛ4/категория 4), у исп.04 — прямо IP30; при выборе по защищённости сверяться с конкретным РЭ модели, а не считать характеристики взаимозаменяемыми.
Документация
- «С2000-СТ исп.02» — РЭп, АЦДР.425132.001-02, Изм.7 от 23.09.2025
- «С2000-СТ исп.04» — РЭ, АЦДР.425132.001-04
