Болид (НВП) · радиоканальные датчики затопления
С2000Р-ДЗ — радиоканальный датчик протечки воды, IP65, с исп.01 со звуковым сигналом
Радиоканальный датчик затопления: радиорасширители «С2000Р-АРР32»/«С2000Р-АРР125» и блоки «Сигнал-GSM-Р». Исп.01 добавляет звуковой излучатель для локальной сигнализации протечки.
Модели семейства
С2000Р-ДЗ (АЦДР.426431.001)базовая версия, крепление на двустороннюю ленту
| Элементы питания | основной и резервный CR2450, 3 В |
| Среднее время работы | от основного источника 8 лет, от резервного не менее 2 мес. |
| Время технической готовности | 10 с |
| Радиочастоты | 866.0–868.0, 868.0–868.2, 868.7–869.2 МГц |
| Излучаемая мощность | не более 10 мВт |
| Степень защиты оболочки | IP65 |
| Стойкость к удару | не менее 1,9 Дж |
| Температура | от 0 до +55 °С |
| Влажность | до 93% при +40 °С |
| Масса | не более 0,05 кг |
| Габариты | 63×51×16 мм |
| Наработка на отказ | не менее 80000 ч, срок службы 10 лет |

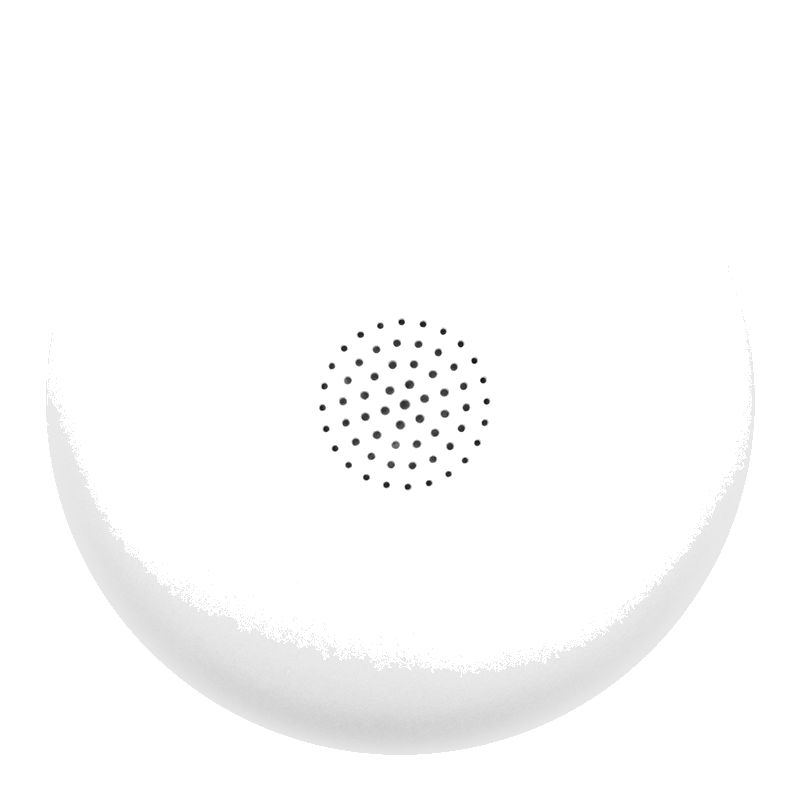

С2000Р-ДЗ исп.01 (АЦДР.426431.001-01)встроенный звуковой излучатель, крепление на резьбовую крышку
| Элемент питания | CR123A, 3 В |
| Среднее время работы в дежурном режиме | 8 лет |
| Время технической готовности | 10 с |
| Радиочастоты | 866.0–868.0, 868.0–868.2, 868.7–869.2 МГц |
| Излучаемая мощность | не более 10 мВт |
| Степень защиты оболочки | IP65 |
| Стойкость к удару | не менее 1,9 Дж |
| Температура | от 0 до +55 °С |
| Влажность | до 93% при +40 °С |
| Масса | не более 0,05 кг |
| Габариты | 69×32×69 мм |
| Наработка на отказ | не менее 80000 ч, срок службы 10 лет |
Как это работает и подключается
- Датчик применяется в системах охранной сигнализации для обнаружения протечек воды, работает с радиорасширителями «С2000Р-АРР32»/«С2000Р-АРР125» и блоками «Сигнал-GSM-Р».
- Контролирует состояние источника(ов) питания и качество радиосвязи; исп.01 дополнительно снабжён встроенным звуковым излучателем для локальной индикации протечки.
- Подключение к Радиоконтроллеру: перевести его в режим подключения устройств, расположить датчик в пределах радиовидимости, но не ближе 0,5 м, и нажать кнопку «Прог.» на плате (у базовой версии — комбинация из удержания до тройного зелёного мигания и короткого нажатия; у исп.01 — просто удержание более 3 секунд). Успешное подключение — зелёное свечение индикатора 2 секунды.
- Данные о среднем времени работы батарей измерены при периоде дежурного опроса 90 с, температуре 20 °С и качестве радиосвязи в пределах −80 дБм.
Монтаж
- Базовая версия монтируется на двустороннюю клейкую ленту, на ровную и гладкую горизонтальную поверхность.
- Исп.01 ставится на ровную горизонтальную поверхность вблизи возможных источников протечки; при неровном полу — в самой низкой точке.
- Для подключения питания у базовой версии корпус открывается поддеванием паза в верхней части лицевой панели плоской отвёрткой; у исп.01 — крышка поворачивается против часовой стрелки до совмещения риски с меткой «open», закрывается по часовой стрелке до метки «close».
- У исп.01 перед каждым закрытием корпуса рекомендуется смазывать кольцевую силиконовую прокладку силиконовым спреем — для лёгкости откручивания и сохранения герметичности IP65.
Примеры
Под мойкой или стиральной машиной
Датчик кладётся на пол в самой низкой точке помещения — там протечка соберётся быстрее всего.
Локальное оповещение без диспетчера
«С2000Р-ДЗ исп.01» имеет встроенный звуковой излучатель — подаёт сигнал протечки на месте, не дожидаясь реакции с пульта.
Частые вопросы
Чем исп.01 отличается от базовой версии?
Формой корпуса (резьбовая крышка вместо плоского корпуса на клейкой ленте), батареей (CR123A вместо двух CR2450) и наличием встроенного звукового излучателя для локальной сигнализации протечки — остальные радиохарактеристики совпадают.
На каком расстоянии подключать датчик к Радиоконтроллеру?
Не ближе 0,5 м, при этом в пределах радиовидимости — слишком близкое расположение мешает штатному подключению.
Нюансы и грабли
- Не путать элементы питания: базовая версия — 2 батареи CR2450 (основная и резервная), исп.01 — одна батарея CR123A; при замене брать по своей модели, а не «что было под рукой».
- Габариты и способ монтажа разные: базовая версия — плоский корпус 63×51×16 мм на клейкую ленту, исп.01 — компактный 69×32×69 мм с резьбовой крышкой; посадочное место под одну версию не подойдёт под другую.
- Подключение к Радиоконтроллеру — не ближе 0,5 м и обязательно в его режиме подключения устройств; иначе прибор индицирует ошибку (красное свечение 2 с у базовой версии) и не встанет на связь.
- У исп.01 забытая смазка силиконовой прокладки при частом открытии крышки ускоряет износ уплотнения и риск потери IP65.
Документация
- «С2000Р-ДЗ» — РЭп (полное), АЦДР.426431.001, Изм.6 от 25.12.2025
- «С2000Р-ДЗ исп.01» — РЭп (полное), АЦДР.426431.001-01, Изм.7 от 02.06.2025
