С2000Р-ИК — радиоканальный объёмный ИК-извещатель, исп.02 с защитой от животных
Радиоканальный объёмный оптико-электронный извещатель проникновения: «С2000Р-АРР32»/«С2000Р-АРР125», блоки «Сигнал-GSM-Р». Исп.02: 4 уровня чувствительности, защита от животных до 20 кг.
Модели семейства
С2000Р-ИК (АЦДР.425152.002)базовая версия, без выбора уровня защиты от животных
| Элемент питания | ER14505 (AA), 3,6 В |
| Среднее время работы в дежурном режиме | 10 лет |
| Рабочая дальность | 0,3–12 м |
| Диапазон скоростей обнаружения | 0,3–3 м/с |
| Время технической готовности | 10 с |
| Радиочастоты | 866.0–868.0, 868.0–868.2, 868.7–869.2 МГц |
| Излучаемая мощность | не более 10 мВт |
| Степень защиты оболочки | IP41 |
| Стойкость к удару | не менее 1,9 Дж |
| Температура | от минус 30 до +50 °С |
| Влажность | до 93% при +40 °С |
| Масса | 0,080 кг |
| Габариты | 70×95×45 мм |
| Наработка на отказ | не менее 80000 ч, срок службы 10 лет |

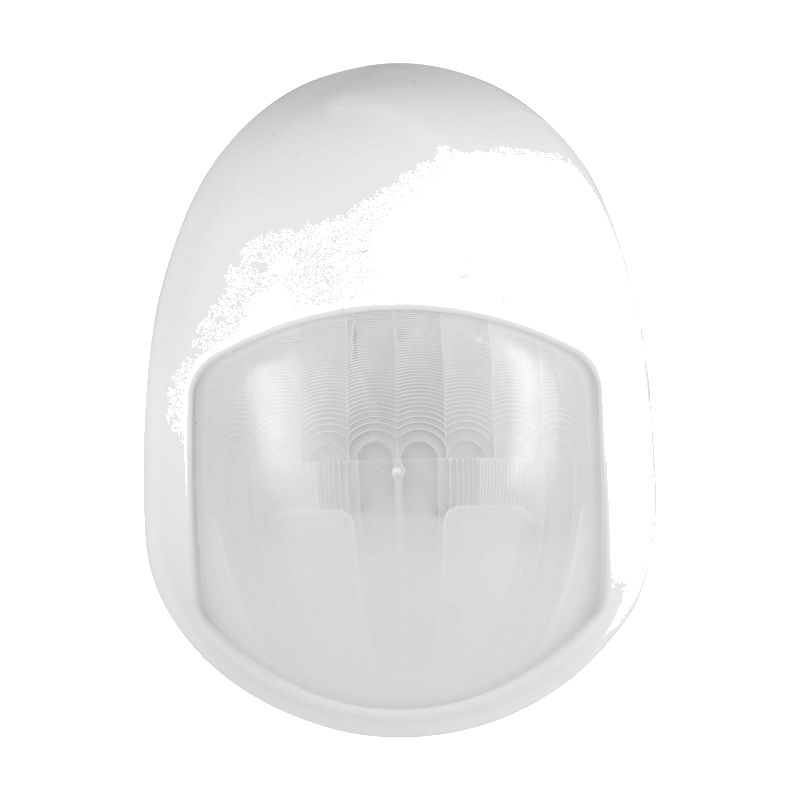

С2000Р-ИК исп.02 (АЦДР.425152.002-02)4 уровня чувствительности с защитой от животных до 20 кг
| Элемент питания | CR123A, 3,0 В |
| Среднее время работы в дежурном режиме | 7 лет |
| Дальность по уровню чувствительности | уровень 1 (защита до 5 кг) — 12 м; уровень 2 (до 10 кг) — 9 м; уровень 3 (до 20 кг) — 6 м; уровень 4 (до 20 кг) — 3 м |
| Диапазон скоростей обнаружения | 0,3–3 м/с |
| Устойчивость к внешней засветке | более 6500 люкс |
| Время технической готовности | 10 с |
| Радиочастоты | 866.0–868.0, 868.0–868.2, 868.7–869.2 МГц |
| Излучаемая мощность | не более 10 мВт |
| Степень защиты оболочки | IP41 |
| Стойкость к удару | не менее 1,9 Дж |
| Температура | от минус 30 до +50 °С |
| Влажность | до 93% при +40 °С |
| Масса | 0,100 кг |
| Габариты | 73×101×54 мм |
| Наработка на отказ | не менее 80000 ч, срок службы 10 лет |
Как это работает и подключается
- Извещатель обнаруживает проникновение (попытку проникновения) в охраняемое закрытое пространство, работает с радиорасширителями «С2000Р-АРР32»/«С2000Р-АРР125» и блоками «Сигнал-GSM-Р».
- Контролирует вскрытие корпуса, состояние источника питания, качество радиосвязи; рассчитан на круглосуточный режим, восстанавливаемое обслуживаемое изделие; конструкция не рассчитана на агрессивные среды, пыль, взрывопожароопасные помещения.
- Исп.02 реализует защиту от срабатывания на животных массой до 20 кг: чем выше выбранный уровень чувствительности (1→4), тем меньше дальность обнаружения, но выше защита от более крупных животных.
- Данные о времени работы от батареи измерены при периоде дежурного опроса 90 с, температуре 20 °С и качестве радиосвязи в пределах −80 дБм; время технической готовности — при исправной батарее, ранее прошедшей депассивацию.
Монтаж
- Устанавливать с учётом дальности и угла обзора извещателя, избегая источников теплового и оптического шума (аналогично другим ИК-извещателям линейки).
- У исп.02 уровень чувствительности выбирать по фактическому весу животных на объекте — более высокий уровень защиты снижает рабочую дальность (с 12 м на уровне 1 до 3 м на уровне 4).
Примеры
Помещение без домашних животных
Базовый «С2000Р-ИК» — дальность 0,3–12 м, диапазон скоростей обнаружения 0,3–3 м/с.
Объект с животными
«С2000Р-ИК исп.02» настраивается на 4 уровня: от максимальной чувствительности с защитой до 5 кг (12 м) до сниженной с защитой до 20 кг (3 м).
Частые вопросы
Чем исп.02 отличается от базовой версии?
Исп.02 добавляет 4 регулируемых уровня чувствительности с защитой от срабатывания на животных массой до 20 кг (при этом дальность обнаружения падает с ростом уровня защиты); у базовой версии дальность фиксированная — 0,3–12 м без деления на уровни.
Какой ток передачи и на какой частоте работает извещатель?
Мощность передачи не более 10 мВт на частотах 866.0–868.0, 868.0–868.2, 868.7–869.2 МГц — одинаково у обеих версий.
Нюансы и грабли
- Ресурс батареи разный: у базовой версии — 10 лет, у исп.02 — 7 лет при тех же условиях опроса — при проектировании обслуживания это не мелочь.
- Дальность у исп.02 зависит от выбранного уровня защиты от животных — при уровне 4 (защита до 20 кг) дальность падает до 3 м, что почти в 4 раза меньше паспортных 12 м на уровне 1; выбор уровня определяет реальное покрытие зоны, а не только чувствительность к животным.
- Габариты и масса версий разные (70×95×45 мм/0,080 кг против 73×101×54 мм/0,100 кг) — при замене на объекте посадочное место и крепёж могут не совпасть.
Документация
- «С2000Р-ИК» — РЭп (полное), АЦДР.425152.002, Изм.8 от 24.12.2025
- «С2000Р-ИК исп.02» — РЭп (полное), АЦДР.425152.002-02, Изм.7 от 24.12.2025
