Болид (НВП) · радиоканальные релейные модули на 2 выхода
С2000Р-РМ — радиоканальный релейный модуль: 12/24 В или мощная версия на 220 В
Радиоканальный модуль на два реле для исполнительных устройств. Базовая версия питается от 12/24 В или литиевой батареи, исп.01 — от сети 230 В переменного тока для сетевых нагрузок.
Модели семейства

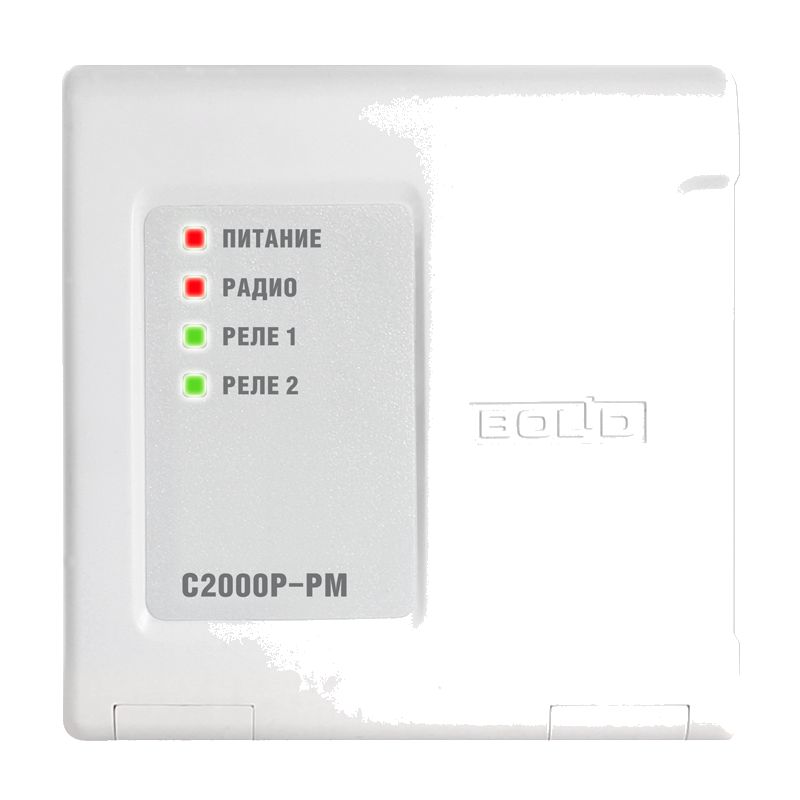

С2000Р-РМ (АЦДР.425684.011)питание 12/24 В или батарея, для сигнальных/слаботочных нагрузок
| Напряжение питания | 12 или 24 В, диапазон 9–27,6 В, либо батарея ER14505 (AA), 3,6 В |
| Среднее время работы от батареи | 3 года |
| Время работы после сообщения о разряде батареи | не менее 2 мес. |
| Время технической готовности | 5 с |
| Радиочастоты | 866.0–868.0, 868.0–868.2, 868.7–869.2 МГц |
| Период опроса по радиоканалу | фиксированный, 5 с |
| Излучаемая мощность | не более 10 мВт |
| Релейных выходов | 2 |
| Максимальная коммутируемая мощность | 30 ВА |
| Максимальное коммутируемое постоянное напряжение | 60 В |
| Максимальный коммутируемый ток выхода | 2 А |
| Вход контролируемой цепи (КЦ) | 1, диапазоны: КЗ 0–0,2 кОм; Нарушение 1: 1–2,87 кОм; Норма: 4–7 кОм; Нарушение 2: 10–20 кОм; Обрыв: от 40 кОм |
| Степень защиты оболочки | IP20 (IP30 при креплении на стену) |
| Температура | от минус 30 до +50 °С |
| Масса | 0,2 кг |
| Габариты | 106×109×42 мм |
| Электрическая прочность изоляции | не менее 500 В |

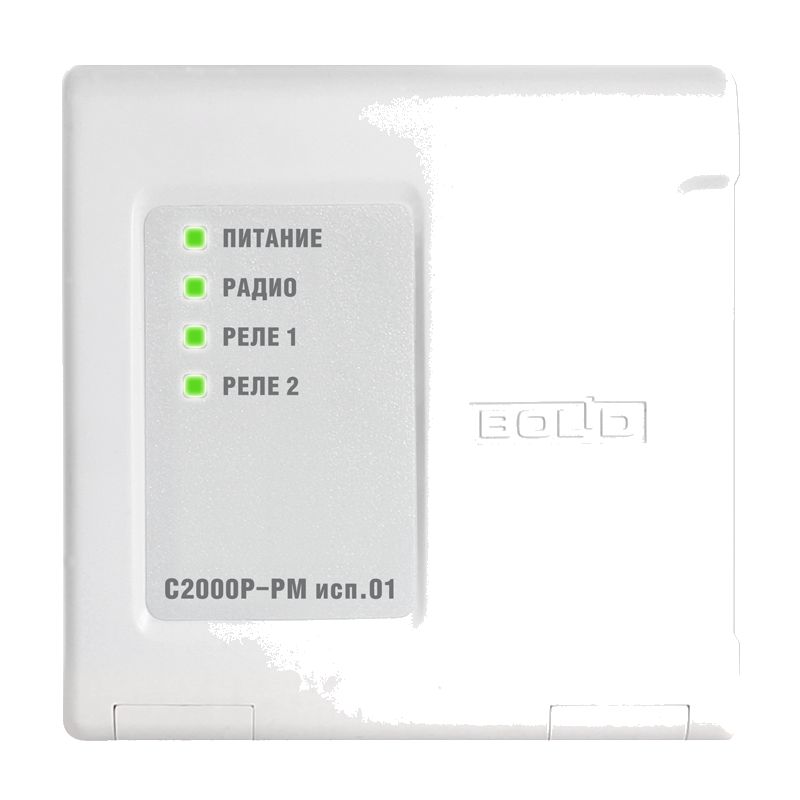

С2000Р-РМ исп.01 (АЦДР.425684.012)питание от сети 230 В, для нагрузок на сетевом напряжении
| Напряжение питания | переменного тока 90…264 В (номинал 230 В, 50 Гц) |
| Потребляемая мощность | не более 1 ВА |
| Внутренний элемент питания | CR2032, 3,0 В (для связи с Радиоконтроллером без сети — управление выходами при этом не работает) |
| Время работы от батареи | не менее 3 мес. |
| Среднее время работы в дежурном режиме от батареи | 3 года |
| Время технической готовности | 10 с |
| Радиочастоты | 866.0–868.0, 868.0–868.2, 868.7–869.2 МГц |
| Период опроса | фиксированный, 10 с |
| Излучаемая мощность | не более 10 мВт |
| Релейных выходов | 2 |
| Максимальное коммутируемое переменное напряжение | 277 В |
| Максимальное коммутируемое постоянное напряжение | 30 В |
| Максимальный коммутируемый ток выхода | 3 А |
| Степень защиты оболочки | IP20 (IP30 при креплении на стену) |
| Температура | от минус 30 до +50 °С |
| Масса | 0,2 кг |
| Габариты | 102×107×39 мм |
| Электрическая прочность изоляции | не менее 1500 В между цепями сети 220 В и остальными цепями |
| Сопротивление изоляции | не менее 20 МОм |
Как это работает и подключается
- Модуль применяется в системах охранно-пожарной сигнализации, оповещения и управления эвакуацией, пожарной автоматики, СКУД и видеоконтроля для управления исполнительными устройствами путём замыкания/размыкания цепей.
- Работает с радиорасширителями «С2000Р-АРР32», «С2000Р-АРР125» и блоками «Сигнал-GSM-Р»; два релейных выхода управляются командами по радиоканалу, гальванически изолированы друг от друга и от источников питания.
- Базовая версия имеет вход для подключения внешних кнопок или контролируемых цепей (КЦ) с выходом типа «сухой контакт»; в пожарных системах питание — только от внешнего источника (не от батареи).
- Исп.01 предназначено для управления устройствами, питающимися от сети 220 В переменного тока; каждый выход имеет плавкий предохранитель от перегрузки и КЗ. Встроенная литиевая батарея (CR2032) держит связь с Радиоконтроллером при отсутствии сети 220 В, но управление выходами в этом режиме не работает.
- Контролируется вскрытие корпуса, качество радиосвязи, состояние батареи, наличие внешнего питания (для базовой версии).
Монтаж
- Базовая версия — 2 контакта питания 9–27,6 В или батарея; для пожарных систем — только внешний источник, не батарея.
- Исп.01 подключается к сети 230 В переменного тока; электрические цепи модуля не имеют гальванической изоляции от входа питания и при работе находятся под опасным напряжением — монтаж и обслуживание только при отключённом питании.
- Контролируемая цепь базовой версии подключается по значениям сопротивления из таблицы: норма — 4–7 кОм, короткое замыкание — до 0,2 кОм, обрыв — от 40 кОм.
Примеры
Управление приводом по радиоканалу
Базовая версия работает от внешнего источника 9–27,6 В или от батареи ER14505 (только не в пожарных системах), два гальванически изолированных выхода.
Коммутация сетевой нагрузки 220 В
Исп.01 запитан от 230 В переменного тока и предназначено именно для управления устройствами на сетевом напряжении — токоведущие цепи под опасным напряжением.
Частые вопросы
Чем исп.01 отличается от базовой версии?
Исп.01 питается от сети 230 В и коммутирует нагрузки на сетевом напряжении (до 277 В переменного тока, 3 А на выход) — токоведущие части под опасным напряжением. Базовая версия питается от 12/24 В или батареи и коммутирует до 60 В постоянного тока / 30 ВА.
Работает ли исп.01 без сети 220 В?
Встроенная батарея CR2032 держит связь с Радиоконтроллером, но управление выходами в этом режиме не осуществляется — модуль по сути не рабочий до восстановления сети.
Нюансы и грабли
- Не путать версии по нагрузке: базовая — до 60 В постоянного тока / 30 ВА / 2 А на выход, для сигнальных цепей; исп.01 — до 277 В переменного тока / 3 А на выход, но под опасным сетевым напряжением, требует особой осторожности при монтаже.
- У исп.01 при работе от встроенной батареи (без сети 220 В) управление выходами НЕ осуществляется — модуль держит только связь с Радиоконтроллером, это не резервное электропитание нагрузки.
- В пожарных системах базовую версию нельзя питать от батареи — только от внешнего источника, иначе нарушается требование к резервированию питания пожарной автоматики.
- Габариты версий разные (106×109×42 мм у базовой против 102×107×39 мм у исп.01) — посадочные места не взаимозаменяемы.
Документация
- «С2000Р-РМ» — РЭп (полное), АЦДР.425684.011, Изм.8 от 23.12.2025
- «С2000Р-РМ исп.01» — РЭп (полное), АЦДР.425684.012, Изм.5 от 23.12.2025
