Болид (НВП) · радиоканальные розеточные модули с контролем нагрузки и функцией ретранслятора

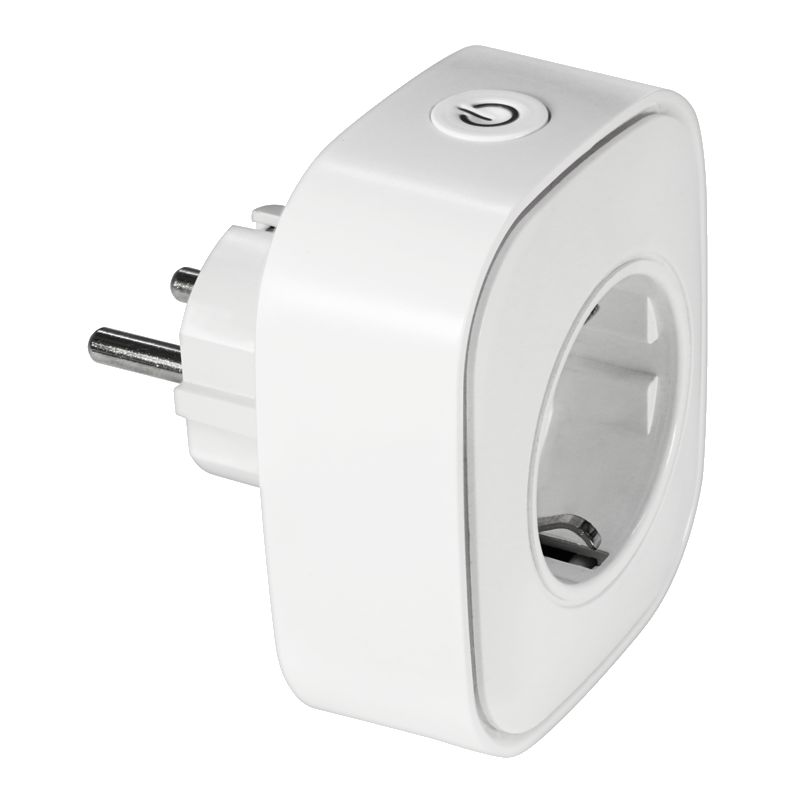

С2000Р-Розетка — радиоуправляемая розетка с контролем тока/мощности и ретрансляцией
Радиорозетка включает/отключает нагрузку по команде, измеряет напряжение сети, ток и мощность нагрузки (до 16 А / 3000 Вт), а ещё работает радиоретранслятором для увеличения дальности сети.
Модели семейства
С2000Р-Розетка (АЦДР.421268.001)розеточный модуль с контролем нагрузки и ретрансляцией
| Питание | сеть переменного тока 110/230 В, 50/60 Гц, рабочий диапазон 100–240 В |
| Собственное потребление | не более 2 Вт |
| Ток подключаемой нагрузки | не более 16 А |
| Мощность подключаемой нагрузки | не более 3000 Вт |
| Время технической готовности | 10 с |
| Радиочастоты | 866.0–868.0, 868.0–868.2, 868.7–869.2 МГц |
| Излучаемая мощность | не более 25 мВт |
| Класс защиты от поражения током | II по ГОСТ 12.2.007.0-75 |
| Степень защиты оболочки | IP20 |
| Стойкость к удару | не менее 1,9 Дж |
| Температура | от минус 10 до плюс 50 °С |
| Влажность | до 93% при +40 °С |
| Масса | не более 0,15 кг |
| Габариты | 68×80×72 мм |
| Наработка на отказ | не менее 80000 ч, срок службы 10 лет |
Как это работает и подключается
- Применяется в системах охранной сигнализации и автоматизации для удалённого включения/отключения нагрузки, контроля напряжения сети, тока через нагрузку и потребляемой активной мощности.
- Снабжён кнопкой со встроенной индикацией для ручного включения/отключения нагрузки.
- Совместим с радиорасширителем «С2000Р-АРР125» и блоками «Сигнал-GSM-Р»; содержит функции радиоканального ретранслятора — может использоваться для увеличения радиуса действия радиосвязи Радиоконтроллера с другими радиоустройствами.
Монтаж
- Подключается напрямую в сеть 110/230 В (класс защиты II — двойная изоляция, IP20).
- Максимальная нагрузка — 16 А / 3000 Вт для соответствующих типов нагрузки (уточняется примечанием в РЭ) — превышение этих значений не допускается.
Примеры
Удалённое отключение нагрузки
Розетка включает/отключает подключённое устройство по команде Радиоконтроллера или вручную кнопкой с индикацией на корпусе.
Контроль потребления
Модуль сообщает напряжение сети, ток через нагрузку и активную потребляемую мощность — можно отслеживать состояние подключённого оборудования.
Частые вопросы
Можно ли использовать модуль как ретранслятор для других устройств?
Да, он содержит функции радиоканального ретранслятора и может увеличивать радиус действия радиосвязи Радиоконтроллера.
Что модуль измеряет кроме включения/выключения?
Напряжение сети, ток через нагрузку и потребляемую активную мощность нагрузки.
Нюансы и грабли
- Модуль одновременно и розетка, и ретранслятор — при расчёте сети радиоустройств его тоже нужно учитывать в общем лимите ретрансляторов Радиоконтроллера.
- Совместим только с «С2000Р-АРР125» (не упомянута совместимость с «АРР32» в тексте РЭ) — при использовании АРР32 в системе уточнять совместимость отдельно.
- 16 А / 3000 Вт — предел «для типов» нагрузки согласно примечанию РЭ, не универсальная гарантия для любой нагрузки (например, индуктивной или с большим пусковым током) — сверяться с полным текстом примечания перед подключением мощной техники.
Документация
- «С2000Р-Розетка» — РЭп (полное), АЦДР.421268.001, Изм.5 от 06.02.2026
