УДП 513-3АМ — адресное устройство дистанционного пуска

Адресная кнопка пуска на линии ДПЛС с «С2000-КДЛ», со встроенным изолятором КЗ. База — пожаротушение, исп.02 — дымоудаление, исп.01 — разблокирование выходов, -С — шире температуры.

Устройство дистанционного пуска адресное УДП 513-3АМ

Модели семейства

УДП 513-3АМРучной запуск систем пожаротушения.

Питание (ДПЛС)	от 8 до 11 В; ток потребления не более 0,6 мА (0,5 мА в версии ПО 1.20+), при сработавшем изоляторе — не более 3,3 мА
Линия	до 127 УДП на ДПЛС; 1 изолятор КЗ; провода до 100 Ом, изоляция не менее 50 кОм
Готовность к работе	не более 15 с
Степень защиты	IP40
Температура	от минус 30 до +55 °C, влажность до 93 % при +40 °C
Габариты / масса	94×94×54 мм; не более 0,2 кг
Ресурс	наработка на отказ не менее 80 000 ч; срок службы 10 лет

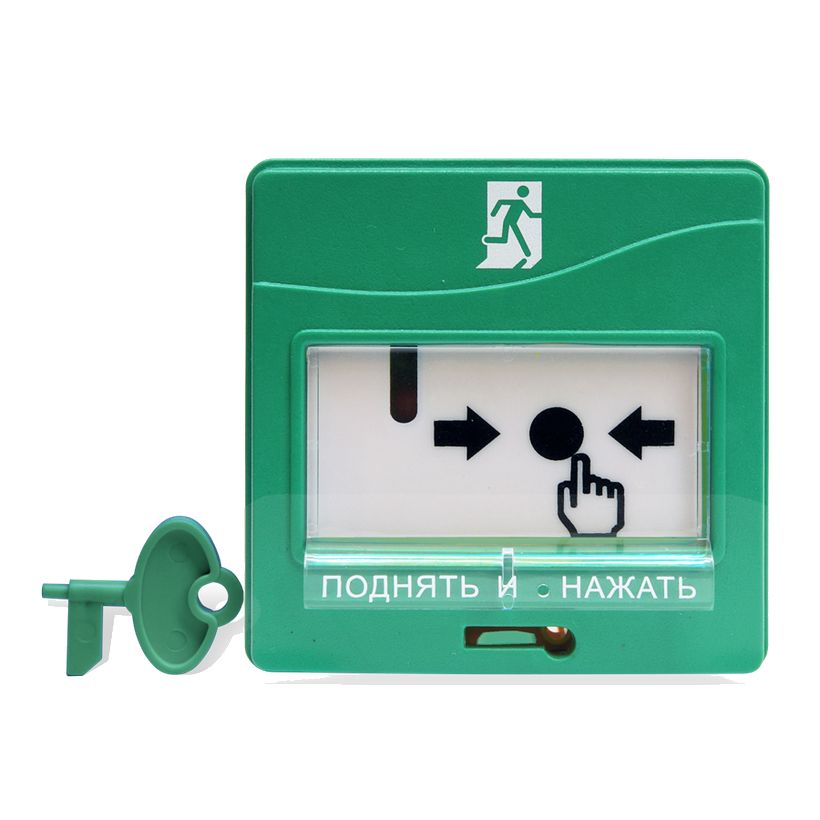

УДП 513-3АМ исп.01Разблокирование эвакуационных/аварийных выходов: подаёт сигнал и напрямую размыкает замок встроенным переключателем.

Доп. переключатель	коммутируемый ток не более 2 А, коммутируемое напряжение не более 30 В
Цепь управления выходом	провода до 100 Ом, изоляция не менее 50 кОм
Остальные параметры	совпадают с базовым УДП 513-3АМ (питание, линия, IP40, температура, габариты)

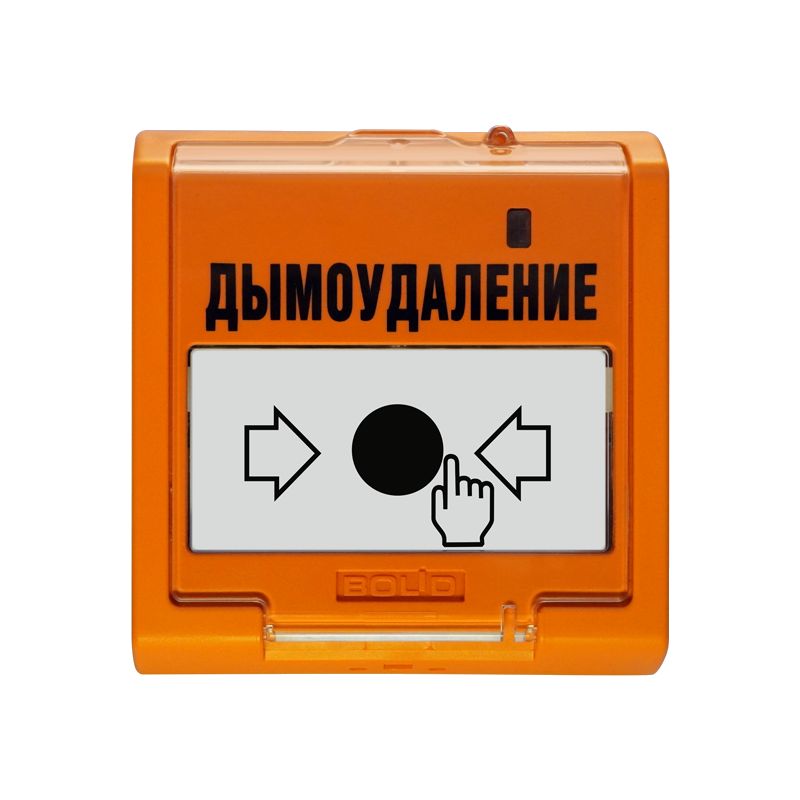

УДП 513-3АМ исп.02Ручной запуск систем дымоудаления.

Габаритные размеры	95×91×34 мм (в редакции РЭ 2026 года; более ранняя редакция указывала 94×94×54 мм)
Остальные параметры	совпадают с базовым УДП 513-3АМ

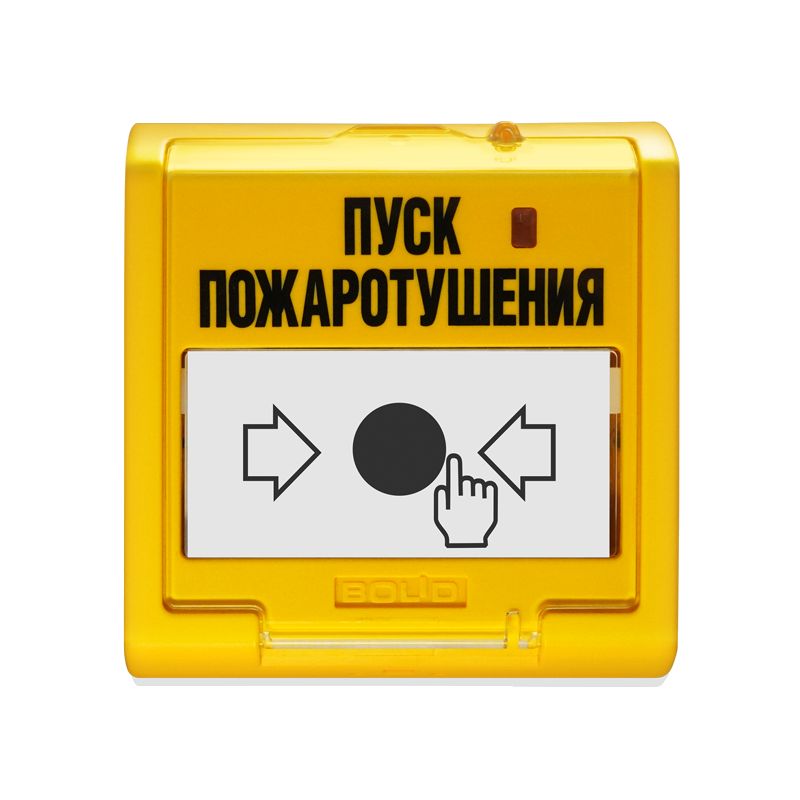

УДП 513-3АМ-СРучной запуск пожаротушения с расширенным диапазоном рабочих температур.

Температура	от минус 50 до +55 °C
Вибрационные нагрузки	10–150 Гц, 0,5 g (шире, чем у базовой версии)
Габариты / масса	95×91×34 мм; не более 0,2 кг
Степень защиты	IP40 при креплении на стену

Как это работает и подключается

УДП работают с контроллерами двухпроводной линии связи «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-С» в составе ИСО «Орион».
Функции: контроль состояния клавиши, передача извещений в КДЛ, хранение адреса обмена в энергонезависимой памяти, измерение напряжения ДПЛС, изолирование участка при коротком замыкании.

Монтаж

Встроенный изолятор короткого замыкания отсекает повреждённый участок ДПЛС, не влияя на остальную линию.
На одной линии ДПЛС — до 127 УДП; провода линии не должны превышать 100 Ом активного сопротивления при изоляции не менее 50 кОм.

Примеры

Ручной пуск пожаротушения

Базовая УДП 513-3АМ и версия -С запускают систему пожаротушения нажатием клавиши.

Разблокирование эвакуационного выхода

Исп.01 подаёт сигнал на разблокирование и одновременно размыкает электрозамок встроенным переключателем.

Частые вопросы

Чем УДП 513-3АМ отличается от исп.02?

Назначением: базовая версия запускает пожаротушение, исп.02 — дымоудаление; электрические параметры совпадают.

Сколько УДП можно поставить на одну линию ДПЛС?

До 127 устройств, каждое со своим изолятором короткого замыкания.

Нюансы и грабли

Базовая УДП 513-3АМ и исп.02 — это один документ (АЦДР.425211.015), но разные функции (пожаротушение против дымоудаления) — не путайте при заказе по названию.
Габаритные размеры исп.02 в редакциях РЭ разные (94×94×54 мм в 2022 году, 95×91×34 мм в 2026) — при подборе короба или проёма уточняйте актуальную редакцию.
Исп.01 имеет дополнительный переключатель на 2 А/30 В для прямого управления замком — у базовой версии и исп.02 такого переключателя нет.

Документация

Болид (НВП) — УДП 513-3АМ / исп.02, РЭ АЦДР.425211.015 (ред. декабрь 2022 и январь 2026)
Болид (НВП) — УДП 513-3АМ исп.01, РЭ АЦДР.425211.015-01
Болид (НВП) — УДП 513-3АМ исп.02 (ред. январь 2026)
Болид (НВП) — УДП 513-3АМ-С, РЭ АЦДР.425211.023
