УДП 513-3М — электроконтактное устройство дистанционного пуска

Кнопка пуска в шлейфе «С2000-4», «Сигнал-20П», «С2000-АСПТ», «Сигнал-10» — без адресации, в отличие от УДП 513-3АМ. База — пожаротушение, исп.02 — дымоудаление, исп.01 — выходы.

Устройство дистанционного пуска электроконтактное УДП 513-3М

Модели семейства

УДП 513-3МРучной запуск систем пожаротушения через шлейф сигнализации.

Питание	максимальное напряжение 30 В, номинальное 24 В; ток потребления в дежурном режиме не более 50 мкА
Коммутируемый ток	не более 25 мА
Шлейф	провода не более 100 Ом; изоляция не менее 50 кОм
Степень защиты	IP40
Температура	от минус 30 до +55 °C, влажность до 93 % при +40 °C
Габариты / масса	95×91×34 мм; не более 0,2 кг
Ресурс	наработка на отказ не менее 80 000 ч; срок службы 10 лет

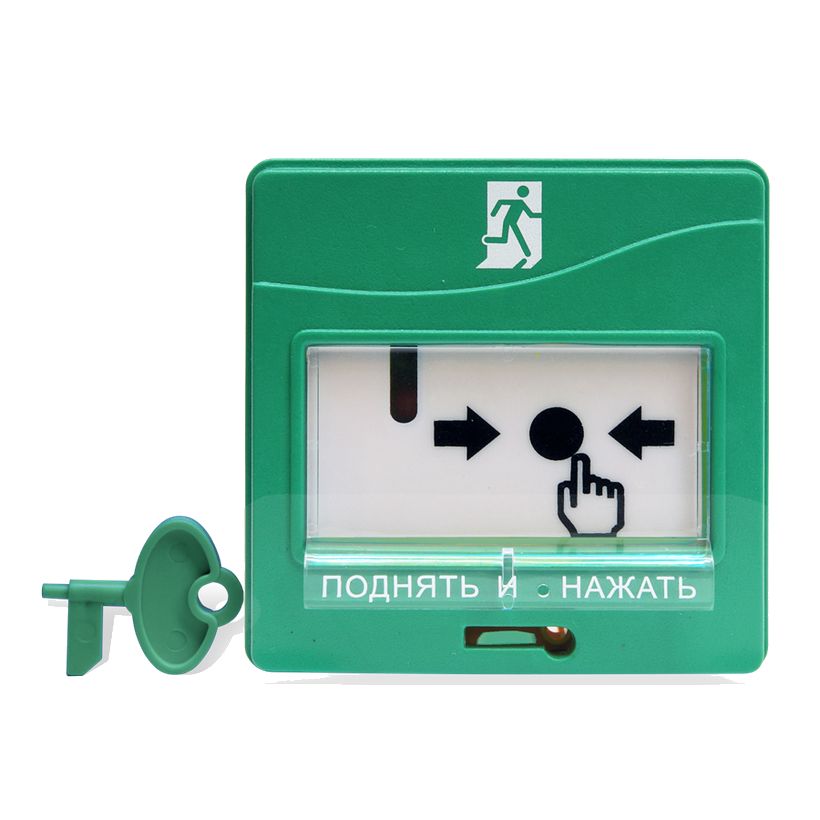

УДП 513-3М исп.01Разблокирование эвакуационных/аварийных выходов: сигнал в шлейф и прямое размыкание замка встроенным переключателем.

Доп. переключатель	коммутируемый ток не более 2 А, коммутируемое напряжение не более 30 В
Цепь управления выходом	провода не более 100 Ом, изоляция не менее 50 кОм
Габариты	94×94×54 мм
Остальные параметры	совпадают с базовым УДП 513-3М

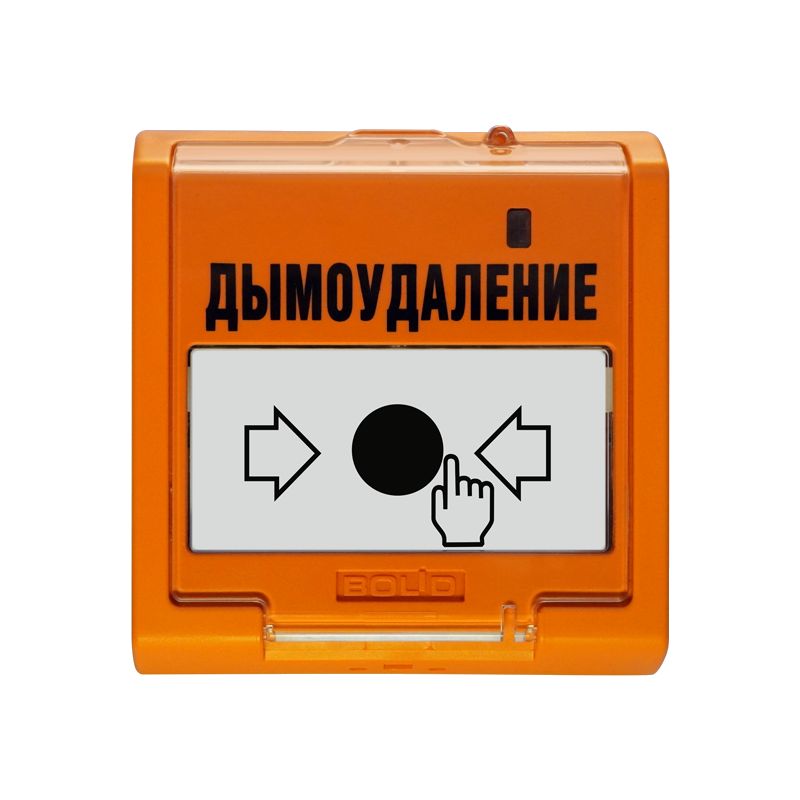

УДП 513-3М исп.02Ручной запуск систем дымоудаления через шлейф сигнализации; электрические параметры и корпус — как у базовой версии.

Габариты / масса	95×91×34 мм; не более 0,2 кг
Коммутируемый ток	не более 25 мА

Как это работает и подключается

Функции УДП: контроль состояния клавиши, передача извещений в приёмно-контрольный блок, индикация режимов работы на встроенном световом индикаторе.
В отличие от УДП 513-3АМ, работает без адресации — напрямую в шлейфе, а не на линии КДЛ.

Монтаж

Провода шлейфа — не более 100 Ом активного сопротивления, изоляция — не менее 50 кОм.
Требуется приёмно-контрольный блок с напряжением в шлейфе до 30 В и ограничением тока не более 25 мА.

Примеры

Работа в шлейфе сигнализации

Подключается в шлейф приёмно-контрольных блоков «С2000-4», «Сигнал-20П», «С2000-АСПТ», «Сигнал-10», «Сигнал-20М» или аналогичных с напряжением в шлейфе до 30 В и током не более 25 мА.

Частые вопросы

Чем УДП 513-3М отличается от УДП 513-3АМ?

УДП 513-3М — электроконтактное устройство, работает в обычном шлейфе сигнализации; УДП 513-3АМ — адресное, работает на линии КДЛ.

Какой ток коммутирует УДП 513-3М?

Не более 25 мА в шлейфе; у исп.01 есть дополнительный переключатель на 2 А/30 В для управления замком.

Нюансы и грабли

УДП 513-3М — электроконтактное устройство для обычного шлейфа, не адресное; для линии КДЛ нужна УДП 513-3АМ, а не эта модель.
Исп.01 добавляет переключатель на 2 А/30 В и другие габариты (94×94×54 мм против 95×91×34 мм у базовой версии/исп.02) — не взаимозаменяемы по установочным размерам.

Документация

Болид (НВП) — УДП 513-3М / исп.02, РЭ АЦДР.425211.014 (ред. декабрь 2025)
Болид (НВП) — УДП 513-3М исп.01, РЭ АЦДР.425211.014-01
