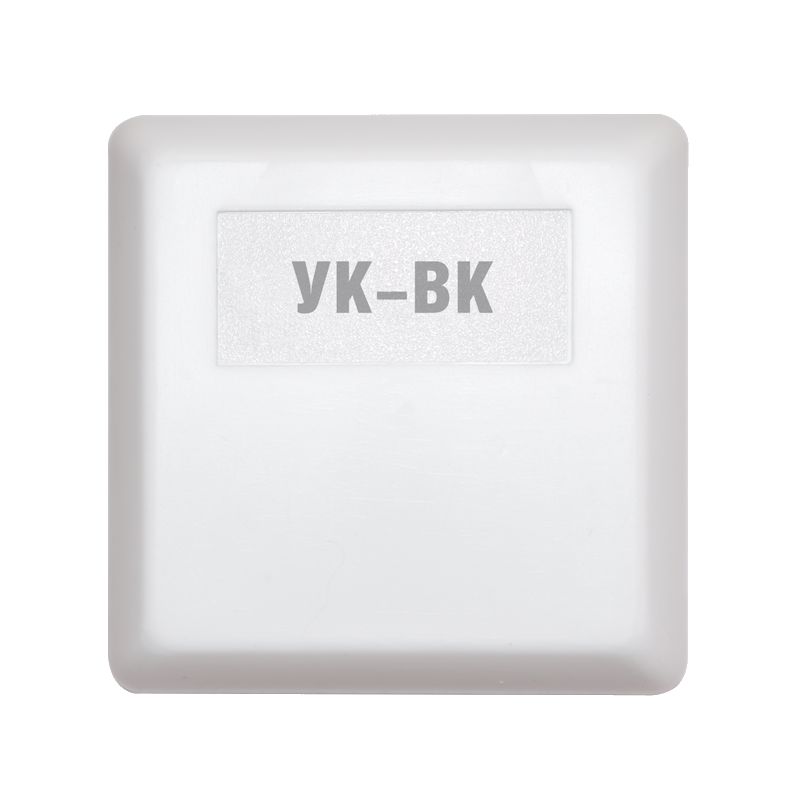

УК-ВК — устройство коммутационное на 1–2 реле

Релейный модуль для коммутации ламп, сирен, видеокамер, замков в цепях переменного и постоянного тока. Исп.06 — под «С2000-2» в режиме «Шлагбаум», исп.10–15 — общего назначения.

Модели семейства

УК-ВК исп.062 реле с переключающими контактами для управления светофором и коммутации нагрузки совместно с контроллером доступа «С2000-2» в режиме «Шлагбаум».

Питание	от 10,2 до 14,2 В; ток потребления не более 110 мА (оба реле включены)
Реле	2 шт.; макс. коммутируемое напряжение 250 В~ / 30 В=; ток каждого реле — 10 А
Вход управления	от 4,0 до 20,0 В; ток не более 0,8 мА при 5,0 В
Степень защиты	IP30
Температура	от минус 30 до +50 °C, влажность до 93 % при +40 °C
Масса	не более 0,1 кг
Готовность к работе	не более 1 с
Ресурс	наработка на отказ не менее 80 000 ч; срок службы 10 лет

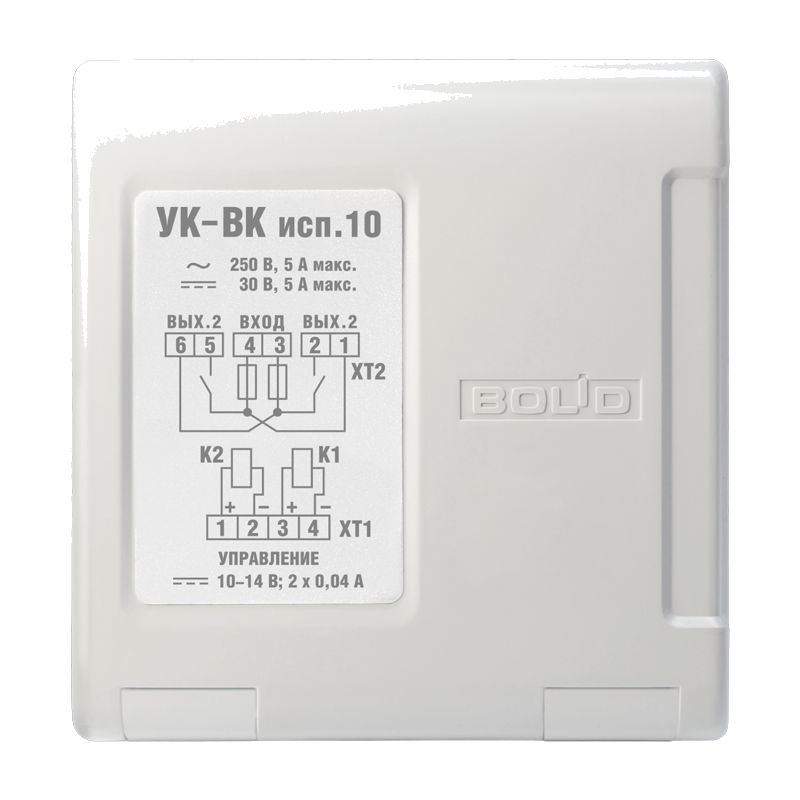

УК-ВК исп.10 / 11 / 12 / 13 / 14 / 151 или 2 канала коммутации общего назначения: нормально разомкнутый контакт на замыкание (исп.10/11) или нормально замкнутый на переключение (исп.12/13/14/15).

Число каналов	исп.10, 12, 14 — 2 канала; исп.11, 13, 15 — 1 канал
Контакты реле	исп.10/11 — на замыкание; исп.12/13/14/15 — на переключение
Коммутируемое напряжение	250 В~ / 30 В= для одного канала
Коммутируемый ток	исп.10/11 — 5 А (~/=); исп.12/13/14/15 — 10 А (~/=)
Температура	от минус 30 до +50 °C (исполнение 03 по ОСТ 25 1099-83)
Назначение	коммутация ламп, сирен, видеокамер, электромагнитных замков в сети 220 В или цепях до 30 В постоянного тока; в пожарной сигнализации — передача сигналов запуска на ППУ

Как это работает и подключается

При необходимости контроля целостности линии связи от контактов реле УК-ВК до принимающего устройства — контроль обеспечивает принимающее устройство, не сам УК-ВК.

Монтаж

Устройство должно эксплуатироваться в местах, защищённых от атмосферных осадков и механических повреждений.

Примеры

Управление шлагбаумом

УК-ВК исп.06 совместно с «С2000-2» в режиме «Шлагбаум» управляет светофором и коммутирует исполнительные устройства.

Отключение оборудования при пожаре

В системах пожарной сигнализации УК-ВК передаёт сигналы запуска на приборы пожарного управления и отключает инженерное/технологическое оборудование.

Частые вопросы

Сколько реле у УК-ВК исп.06?

2 реле с переключающими контактами, коммутируемый ток каждого — 10 А.

Чем УК-ВК исп.10 отличается от исп.12?

Исп.10 — нормально разомкнутый контакт на замыкание и ток 5 А; исп.12 — нормально замкнутый контакт на переключение и ток 10 А.

Нюансы и грабли

Исп.06 — только под режим «Шлагбаум» с «С2000-2» (2 реле, свой алгоритм); для общей коммутации берите исп.10–15 по числу каналов и типу контакта.
Максимальный коммутируемый ток различается: 5 А у исп.10/11, 10 А у исп.12/13/14/15 и у исп.06 — не путайте при расчёте нагрузки.

Документация

Болид (НВП) — УК-ВК исп.06, РЭ АЦДР.425412.002-06
Болид (НВП) — УК-ВК исп.10–15, РЭ АЦДР.426412.002
