KR-01 — картоприёмник для гостевых и разовых карт на выходе с объекта

Картоприёмник принимает и хранит разовые пропуска и гостевые карты на выходе с объекта, сотруднику возвращает карту после считывания. Работает с любой СКУД сторонних производителей.

Модели семейства

KR-01Базовая версия без встроенного считывателя — подключается считыватель любого формата стороннего производителя.

Питание	12 В; максимальный ток 1,2 А, в режиме ожидания не более 0,3 А
Считыватели карт	поддержка EM-Marin, Mifare
Интерфейс считывателя стороннего производителя	Wiegand 26/34
Интерфейс связи	RS-485, Wiegand 26/34
Ёмкость накопителя карт	более 1000 шт.
Габариты	1000×200×200 мм
Масса	не более 19 кг
Температура	от +1 до +45 °C

KR-01EВстроенный считыватель стандарта EM-Marin.

Питание	12 В; максимальный ток 1,2 А, в режиме ожидания не более 0,3 А
Встроенный считыватель	EM-Marin
Интерфейс связи	RS-485, Wiegand 26/34
Ёмкость накопителя карт	более 1000 шт.
Габариты	1000×200×200 мм
Масса	не более 19 кг
Температура	от +1 до +45 °C

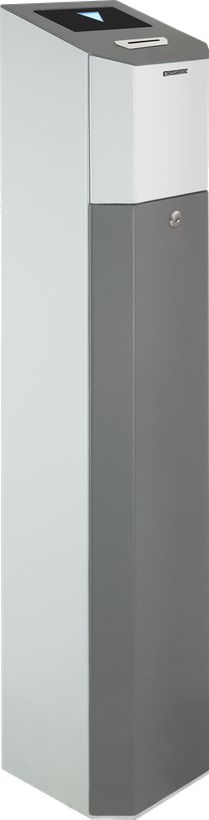

KR-01MВстроенный считыватель стандарта Mifare.

Питание	12 В; максимальный ток 1,2 А, в режиме ожидания не более 0,3 А
Встроенный считыватель	Mifare
Интерфейс связи	RS-485, Wiegand 26/34
Ёмкость накопителя карт	более 1000 шт.
Габариты	1000×200×200 мм
Масса	не более 19 кг
Температура	от +1 до +45 °C

Как это работает и подключается

Считыватель картоприёмника получает номер карты и передаёт его контроллеру СКУД; тип карты («зарегистрированная» или «гостевая») определяет контроллер.
«Зарегистрированные» карты выдаются постоянным пользователям (сотрудникам) — картоприёмник не забирает их для хранения.
«Гостевые» карты выдаются посетителям для разового посещения — после считывания карта опускается под собственным весом в бункер хранения.

Монтаж

Корпус — конструкционная сталь с полимерным покрытием, защищающим от воздействий окружающей среды.
Клеммная колодка для внешних подключений и бункер для хранения карт расположены за дверцей с замком.
Гибкая архитектура контроллера управления позволяет интегрировать картоприёмник с СКУД любого стороннего производителя.

Примеры

Гостевой проход

Посетитель опускает разовую карту в приёмное отверстие; после считывания контроллер СКУД открывает проход, а карта опускается в бункер хранения картоприёмника.

Проход сотрудника

«Зарегистрированная» карта не изымается: картоприёмник считывает её и возвращает владельцу, одновременно открывая проход.

Частые вопросы

Сколько карт помещается в картоприёмник?

Накопитель вмещает более 1000 карт.

Чем отличаются KR-01, KR-01E и KR-01M?

KR-01 работает со сторонним считывателем по Wiegand 26/34, у KR-01E и KR-01M считыватель встроен — EM-Marin и Mifare соответственно.

Нюансы и грабли

Модели различаются только считывателем: у KR-01 он внешний, подключаемый по Wiegand 26/34, у KR-01E встроен EM-Marin, у KR-01M — Mifare; остальные характеристики (питание, накопитель, габариты) одинаковы.
Накопитель рассчитан на более 1000 карт — при интенсивном гостевом потоке планируйте регулярную выгрузку бункера.

Документация

CARDDEX — страница изделия KR-01/KR-01E/KR-01M на сайте производителя (https://carddex.ru/catalog/turnikety/kartopriemniki-kr)
