RCN E/M — сетевой контроллер доступа и учёта рабочего времени

Сетевой контроллер со встроенным считывателем: контроль доступа и учёт рабочего времени; на компьютер — через конвертер RS-485/Ethernet или RS-485/USB, бесплатное ПО CARDDEX «Контур».

Модели семейства

RCN EВстроенный считыватель EM-Marin, частота 125 кГц, идентификаторы EM4100.

Питание	от 9 до 12 В; максимальный ток 0,1 А
Память ключей	500 шт.
Ток коммутации реле	3 А
Время открывания замка	от 0,5 до 10 с
Доп. считыватель	интерфейс Wiegand 26/34 (для учёта рабочего времени)
Габариты	64×82×23 мм
Температура	от -10 до +50 °C
Влажность	85% при +30 °C

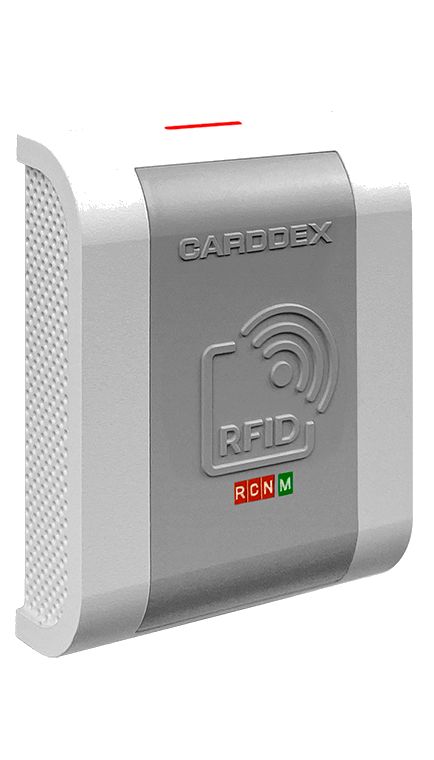

RCN MВстроенный считыватель Mifare, частота 13,56 МГц, идентификаторы Mifare Classic 1K, Mifare 4K, Mifare UltraLight.

Питание	от 9 до 12 В; максимальный ток 0,1 А
Память ключей	500 шт.
Ток коммутации реле	3 А
Время открывания замка	от 0,5 до 10 с
Доп. считыватель	интерфейс Wiegand 26/34 (для учёта рабочего времени)
Габариты	64×82×23 мм
Температура	от -10 до +50 °C
Влажность	85% при +30 °C

Как это работает и подключается

На один конвертер интерфейсов (RS-485/Ethernet или RS-485/USB производства CARDDEX) можно подключить до 48 контроллеров серии RCN.
В комплекте с каждым контроллером — бесплатная лицензия ПО CARDDEX «Контур» для контроля доступа и учёта рабочего времени.
Работает как с электромагнитными, так и с электромеханическими замками.

Монтаж

В комплекте коннекторы scotchlok — монтаж без снятия изоляции и пайки, гидрофобный заполнитель защищает контакты от влаги.
Подключение к ПК — через конвертер интерфейсов CV E (RS-485/Ethernet) или аналогичный конвертер CVU.

Примеры

Учёт рабочего времени

К контроллеру подключается дополнительный считыватель, который рекомендуется ставить с внешней стороны помещения — так повышается безопасность системы.

Частые вопросы

Сколько ключей хранит RCN?

Энергонезависимая память на 500 ключей.

Сколько контроллеров RCN можно подключить к одному конвертеру?

До 48 контроллеров на один конвертер интерфейсов CARDDEX.

Нюансы и грабли

На странице производителя в блоке «Технические характеристики» приведены габариты 65×81×22 мм — они совпадают с габаритами серии RCA (похоже на копипаст между страницами вендора); в основной таблице характеристик самого RCN указаны 64×82×23 мм. Расхождение некритично, но для проекта ориентируйтесь на 64×82×23 мм.
RCN E и RCN M отличаются только встроенным считывателем: частота 125 кГц и идентификаторы EM4100 у E, 13,56 МГц и Mifare (Classic 1K, 4K, UltraLight) у M.
