STL — турникеты и электронные проходные в корпусе из нержавеющей стали

Серия турникетов с гидравлическим демпфером и нормально-открытым механизмом; при отключении питания или эвакуации проход освобождается. Автономно или в сети, бесплатное ПО CARDDEX «Контур».

Турникеты и электронные проходные CARDDEX STL

Модели семейства

STL-01Компактный корпус.

Питание	12 В; средний ток потребления не более 1,5 А
Пропускная способность	свободный проход до 60 чел./мин, однократный — до 35 чел./мин
Температура	от +1 до +50 °C
Наработка на отказ	12 000 000 проходов
Срок службы / гарантия	средний 12 лет, гарантия 5 лет
Габариты без планок	350×215×965 мм
Габариты с планками	775×715×965 мм
Масса	не более 32 кг

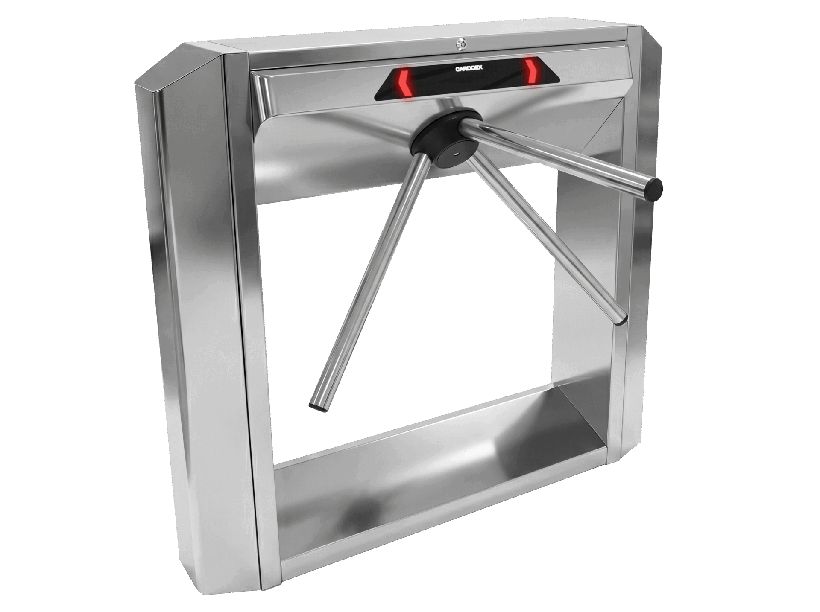

STL-03Тумбовый корпус.

Питание	12 В; средний ток потребления не более 1,5 А
Пропускная способность	свободный проход до 60 чел./мин, однократный — до 35 чел./мин
Температура	от +1 до +50 °C
Наработка на отказ	12 000 000 проходов
Срок службы / гарантия	средний 12 лет, гарантия 5 лет
Габариты без планок	1060×250×965 мм
Габариты с планками	1060×755×965 мм
Масса	не более 51 кг

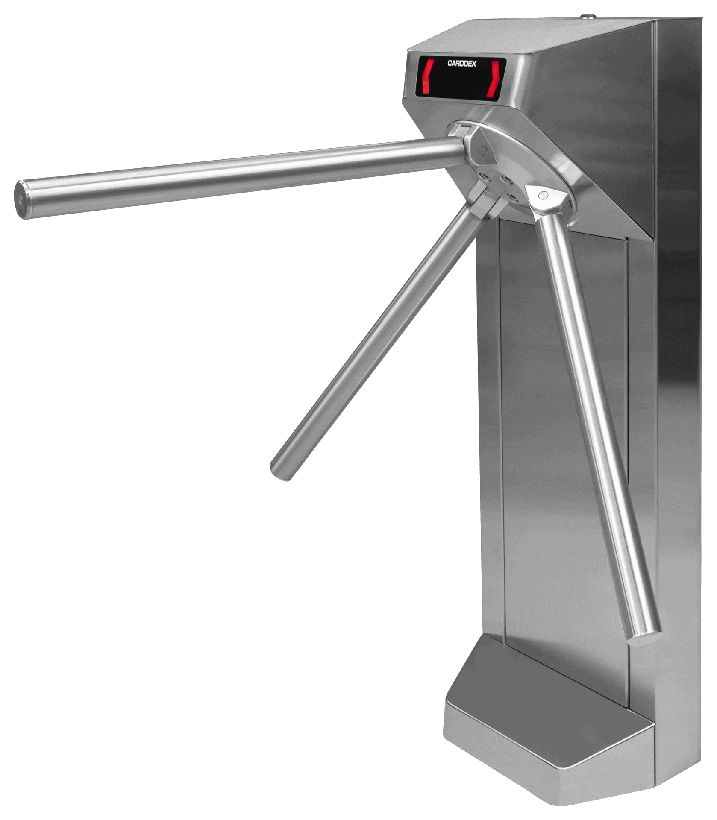

STL-05Компактный корпус.

Питание	12 В; средний ток потребления не более 1,5 А
Пропускная способность	свободный проход до 60 чел./мин, однократный — до 35 чел./мин
Температура	от +1 до +50 °C
Наработка на отказ	12 000 000 проходов
Срок службы / гарантия	средний 12 лет, гарантия 5 лет
Габариты без планок	350×255×965 мм
Габариты с планками	775×760×965 мм
Масса	не более 35 кг

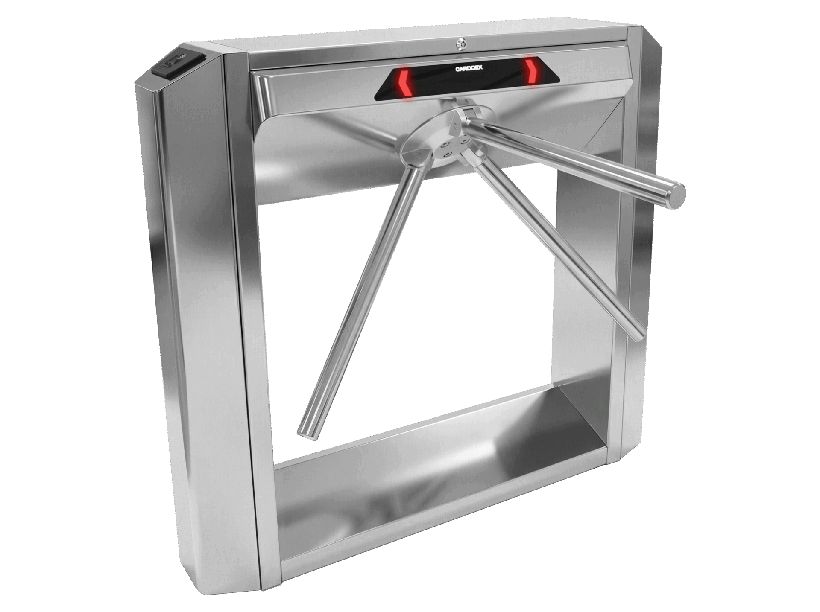

STL-07Тумбовый корпус.

Питание	12 В; средний ток потребления не более 1,5 А
Пропускная способность	свободный проход до 60 чел./мин, однократный — до 35 чел./мин
Температура	от +1 до +50 °C
Наработка на отказ	12 000 000 проходов
Срок службы / гарантия	средний 12 лет, гарантия 5 лет
Габариты без планок	1060×250×965 мм
Габариты с планками	1060×755×965 мм
Масса	не более 54 кг

Как это работает и подключается

Идентификация — бесконтактные RFID-ключи; управление также возможно проводным или беспроводным стационарным пультом.
Контроллер CBU-240 — базовый, для интеграции со сторонней СКУД по «сухому контакту».
Контроллер CBU-245WF — то же самое плюс Wi-Fi модуль для беспроводного пульта дистанционного управления.
Контроллер CBU-275WF — автономная электронная проходная: энергонезависимая память на 5 000 идентификаторов, интерфейс Wiegand для считывателей, управление пользователями через сервисное ПО.
Контроллер CBU-290 — сетевая электронная проходная: память на 5 000 идентификаторов и 50 000 событий, интерфейс Ethernet, работает под управлением бесплатного ПО CARDDEX «Контур».

Монтаж

В типовые комплекты входят конкретные преграждающие планки — например, «Антипаника» PPS-06R (шлифованная нержавеющая сталь) в комплекте STL-01C или PPS-07X в комплекте STL-05C; состав можно менять под задачу.
Рекомендуемая ширина прохода с планками — 550 мм.
Секции «Антипаника» доступны с механическим или электромагнитным замком.

Примеры

Бизнес-центр или учебное заведение

Производитель ориентирует серию STL на бизнес-центры, государственные и учебные учреждения.

Частые вопросы

Сколько человек в минуту пропускает турникет STL?

До 35 чел./мин в режиме однократного прохода, до 60 чел./мин в режиме свободного прохода.

Чем отличаются контроллеры CBU-240 и CBU-290?

CBU-240 — базовый контроллер для интеграции со сторонней СКУД по сухому контакту, CBU-290 — сетевой, работает по Ethernet с бесплатным ПО CARDDEX «Контур».

Нюансы и грабли

Наработка на отказ до 12 000 000 проходов — заявленный производителем средний показатель, не гарантия для конкретного турникета.
STL-01 и STL-05 — компактные корпуса, STL-03 и STL-07 — тумбовые; габариты и масса у моделей разные, применяйте данные конкретной модели, а не серии в целом.
ПО CARDDEX «Контур» работает только с сетевым контроллером CBU-290 — с автономными CBU-240/245WF/275WF управление идёт через ПДУ или сторонний СКУД.
